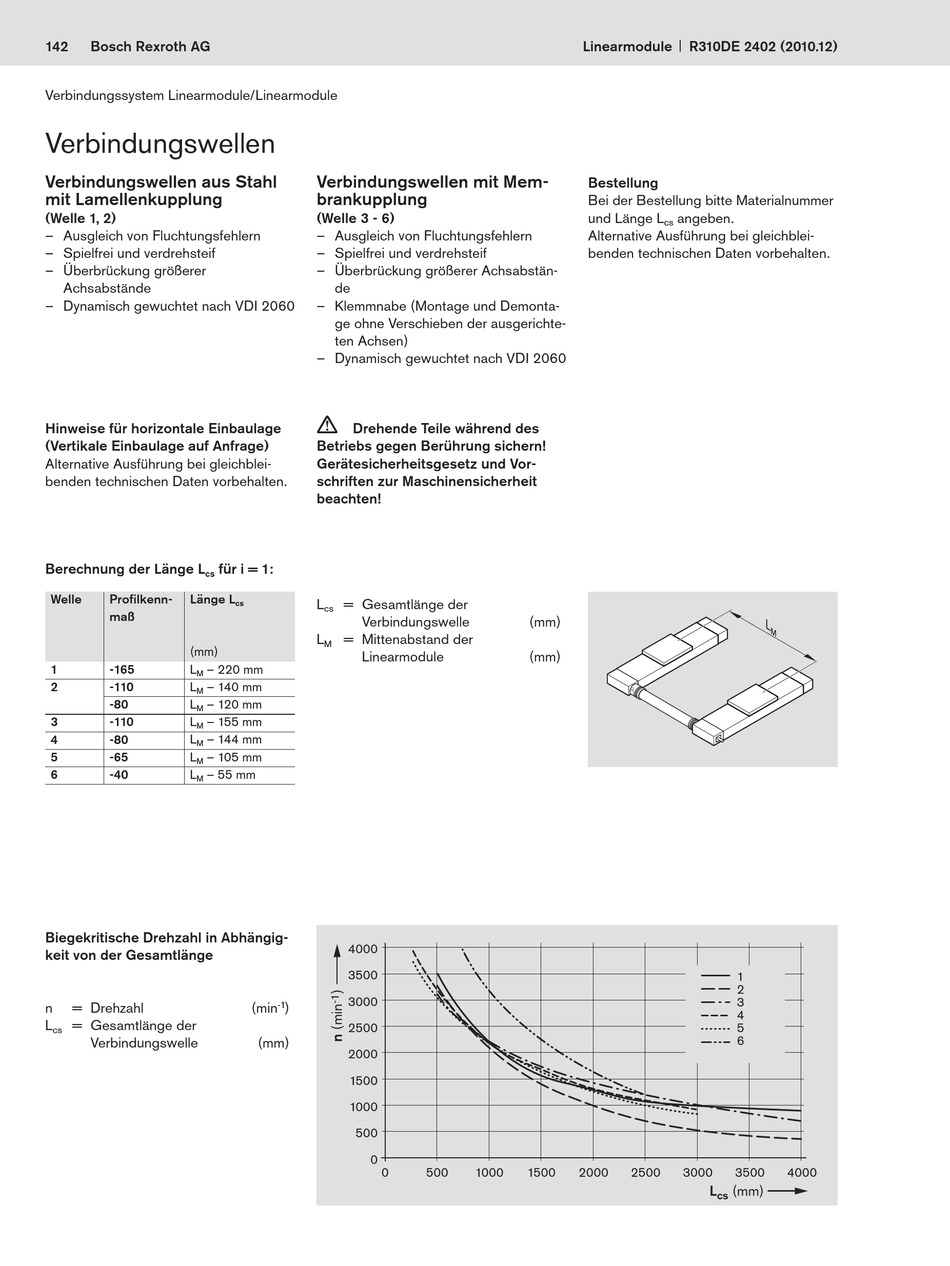

Verbindungssystem Linearmodule/Linearmodule
Verbindungswellen
Verbindungswellen aus Stahl
mit Lamellenkupplung
(Welle 1, 2)
– Ausgleich von Fluchtungsfehlern
– Spielfrei und verdrehsteif
– Überbrückung größerer
Achsabstände
– Dynamisch gewuchtet nach VDI 2060
Hinweise für horizontale Einbaulage
(Vertikale Einbaulage auf Anfrage)
Alternative Ausführung bei gleichblei-
benden technischen Daten vorbehalten.
Berechnung der Länge L
für i = 1:
cs
Welle
Profilkenn-
Länge L
maß
(mm)
1
-165
L
– 220 mm
M
2
-110
L
– 140 mm
M
-80
L
– 120 mm
M
3
-110
L
– 155 mm
M
4
-80
L
– 144 mm
M
5
-65
L
– 105 mm
M
6
-40
L
– 55 mm
M
Biegekritische Drehzahl in Abhängig-
keit von der Gesamtlänge
n
= Drehzahl
L
= Gesamtlänge der
cs
Verbindungswelle
Verbindungswellen mit Mem-
brankupplung
(Welle 3 - 6)
– Ausgleich von Fluchtungsfehlern
– Spielfrei und verdrehsteif
– Überbrückung größerer Achsabstän-
de
– Klemmnabe (Montage und Demonta-
ge ohne Verschieben der ausgerichte-
ten Achsen)
– Dynamisch gewuchtet nach VDI 2060
c
Drehende Teile während des
Betriebs gegen Berührung sichern!
Gerätesicherheitsgesetz und Vor-
schriften zur Maschinensicherheit
beachten!
L
= Gesamtlänge der
cs
cs
Verbindungswelle
L
= Mittenabstand der
M
Linearmodule
4000
3500
3000
(min
)
-1
2500
(mm)
2000
1500
1000
500
0
0
Linearmodule
Bestellung
Bei der Bestellung bitte Materialnummer
und Länge L
Alternative Ausführung bei gleichblei-
benden technischen Daten vorbehalten.
(mm)
(mm)
500
1000
1500
2000
R310DE 2402 (2010.12)
angeben.
cs
L
M
1
2
3
4
5
6
2500
3000
3500
4000
L
(mm)
cs
