R310DE 2402 (2010.12)
Linearmodule

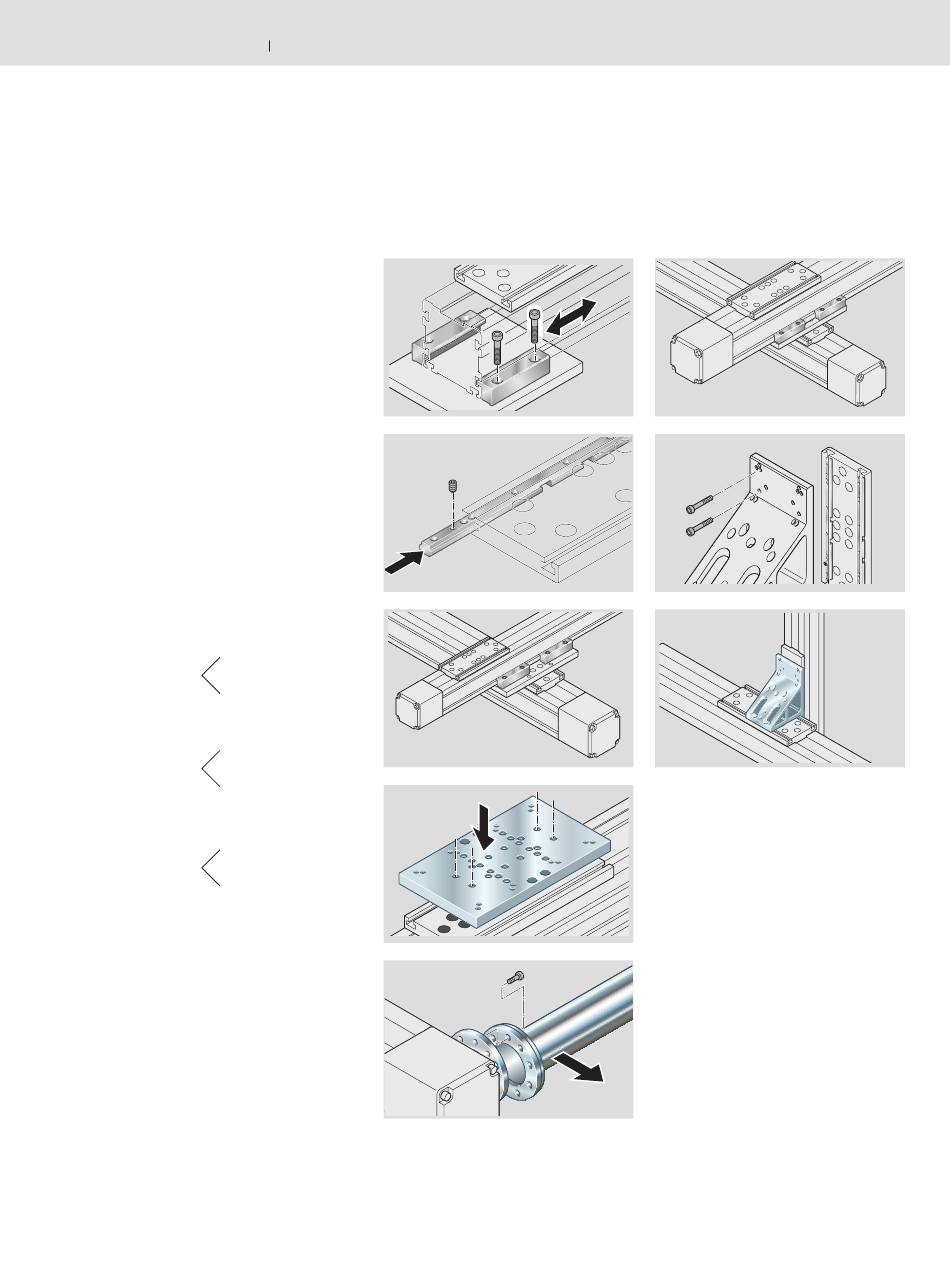

Mit Spannstücken einfacher Aufbau
auf Anschlussteilen oder Verbin-
dungsplatte
• Linearmodule einfach anschrauben.
• Seitlich greifen Spann stücke in
T-Nuten des Hauptkörpers.
• Ausgleich von Toleranzen in Längs-
und Querrichtung.
Gewindeleisten erlauben schnelles
und einfaches Montieren auf T-Nuten
• Gewindeleiste einschieben, justieren.
• Falls erforderlich mit Gewindestiften
fixieren (Montagehilfe, z.B. bei senk-
rechter Lage).
• Montage des Aufbaus.
Verbindung gleicher/unterschied-
licher Modul größen
MK.
35-165
– MK. 35-165
MK.
25-110
MLR
10 110
MK.
25-145
MK.
25-110
– MK. 25-110
MLR
10 110
– MLR 10 110
MK.
20 80
MLR
10 80
MK.
25-145
MK.
15-65
–MK. 15-65
MK.
20 80
MLR
10 80
Montage/Demontage von
Verbindungs wellen an befestigten
Linearmodulen
• Einstellen für synchronen Parallelbe-
trieb durch stufenloses Verdrehen der
Verbindungswellen leicht mög lich.
Bosch Rexroth AG
Ausbau des Zahnriemens ohne
Demontage der Platten oder Winkel bei
Linearmodulen MKR und MLR möglich.
131
