128
Bosch Rexroth AG

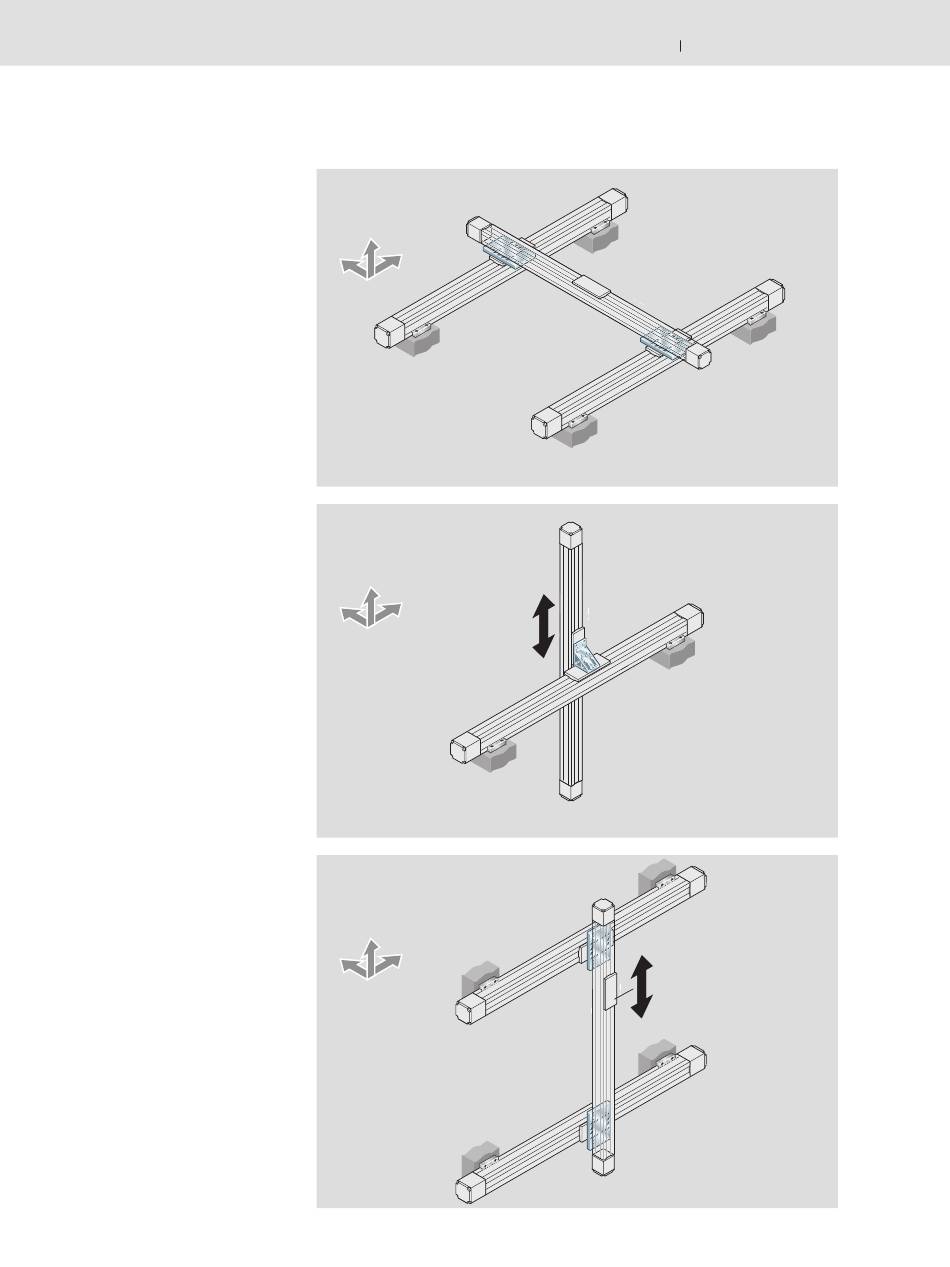

Verbindungssystem Linearmodule/Linearmodule
Verbindungsmöglichkeiten
2 Achsen
Verbindungselemente:
2 Verbindungsplatten
Linearmodul verfährt in Z-Achse.
Verbindungselemente:
1 Verbindungswinkel
Tischteil verfährt in Z-Achse.
Verbindungselemente:
2 Verbindungsplatten
2X - Y
z
x
y
X - Z
z
x
y
2X - Z
z
x
y
Linearmodule
R310DE 2402 (2010.12)
