64
Bosch Rexroth AG
Linearmodule MKR

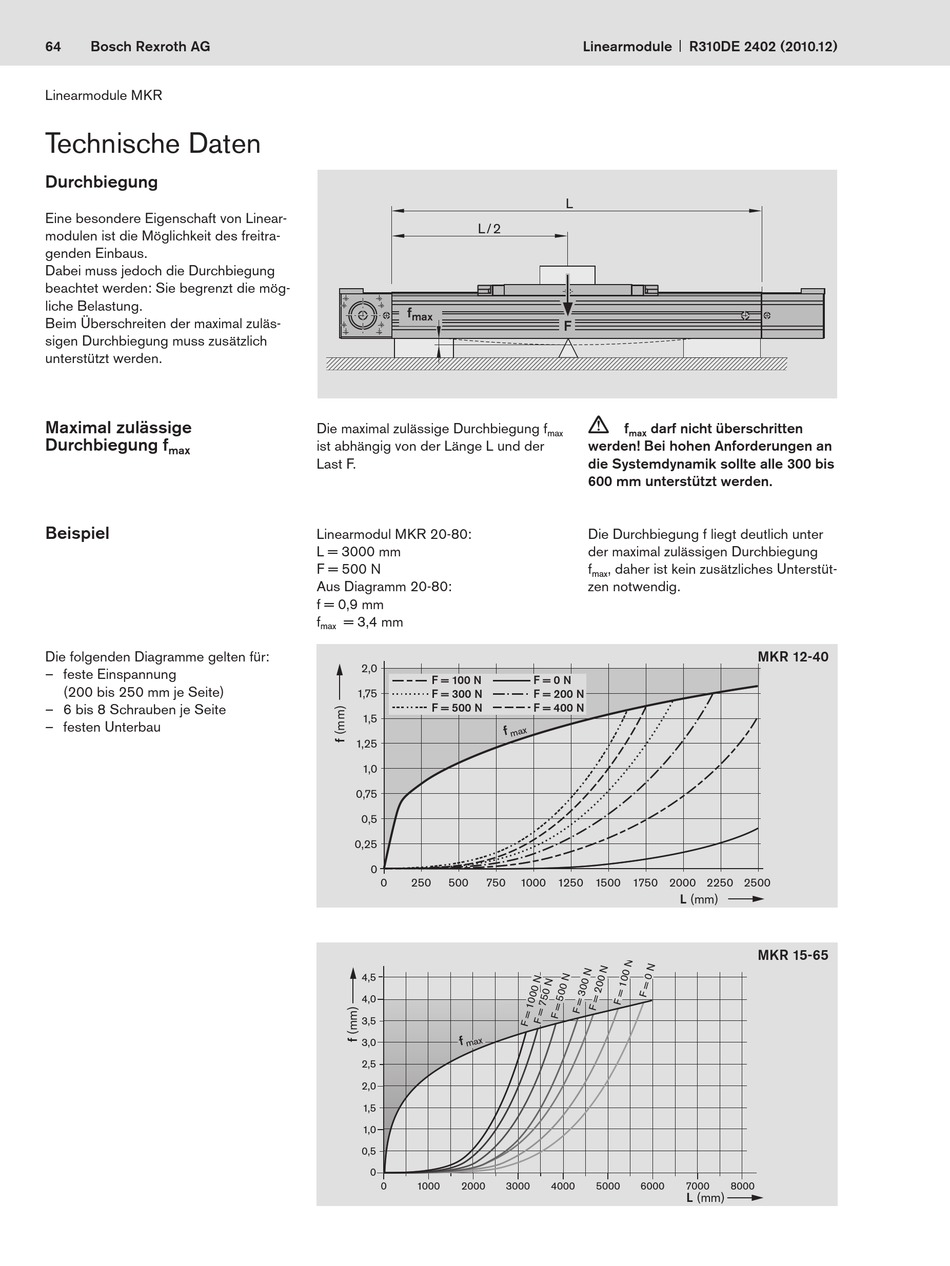

Technische Daten
Durchbiegung
Eine besondere Eigenschaft von Linear-
modulen ist die Möglichkeit des freitra-
genden Einbaus.
Dabei muss jedoch die Durchbiegung
beachtet werden: Sie begrenzt die mög-
liche Belastung.
Beim Über schreiten der maximal zuläs-
sigen Durchbiegung muss zusätzlich
unterstützt werden.
Maximal zulässige
Durchbiegung f
max
Beispiel
Die folgenden Diagramme gelten für:
– feste Einspannung
(200 bis 250 mm je Seite)
– 6 bis 8 Schrauben je Seite
– festen Unterbau
L / 2
f
max
Die maximal zulässige Durchbiegung f
ist abhängig von der Länge L und der
Last F.
Linearmodul MKR 20-80:
L = 3000 mm
F = 500 N
Aus Diagramm 20-80:
f = 0,9 mm
f
= 3,4 mm
max
2,0
F = 100 N
1,75
F = 300 N
F = 500 N
1,5
1,25
1,0
0,75
0,5
0,25
0
0
250
500
750
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
0
1000
2000
Linearmodule
L
F
c
f
darf nicht überschritten
max
max
werden! Bei hohen Anforderungen an
die Systemdynamik sollte alle 300 bis
600 mm unterstützt werden.
Die Durchbiegung f liegt deutlich unter
der maximal zulässigen Durchbiegung
f
, daher ist kein zusätzliches Unterstüt-
max
zen notwendig.
F = 0 N
F = 200 N
F = 400 N
1000 1250 1500 1750 2000 2250 2500
L (mm)
3000
4000
5000
6000
R310DE 2402 (2010.12)
MKR 12-40
MKR 15-65
7000
8000
L (mm)
