132
Bosch Rexroth AG

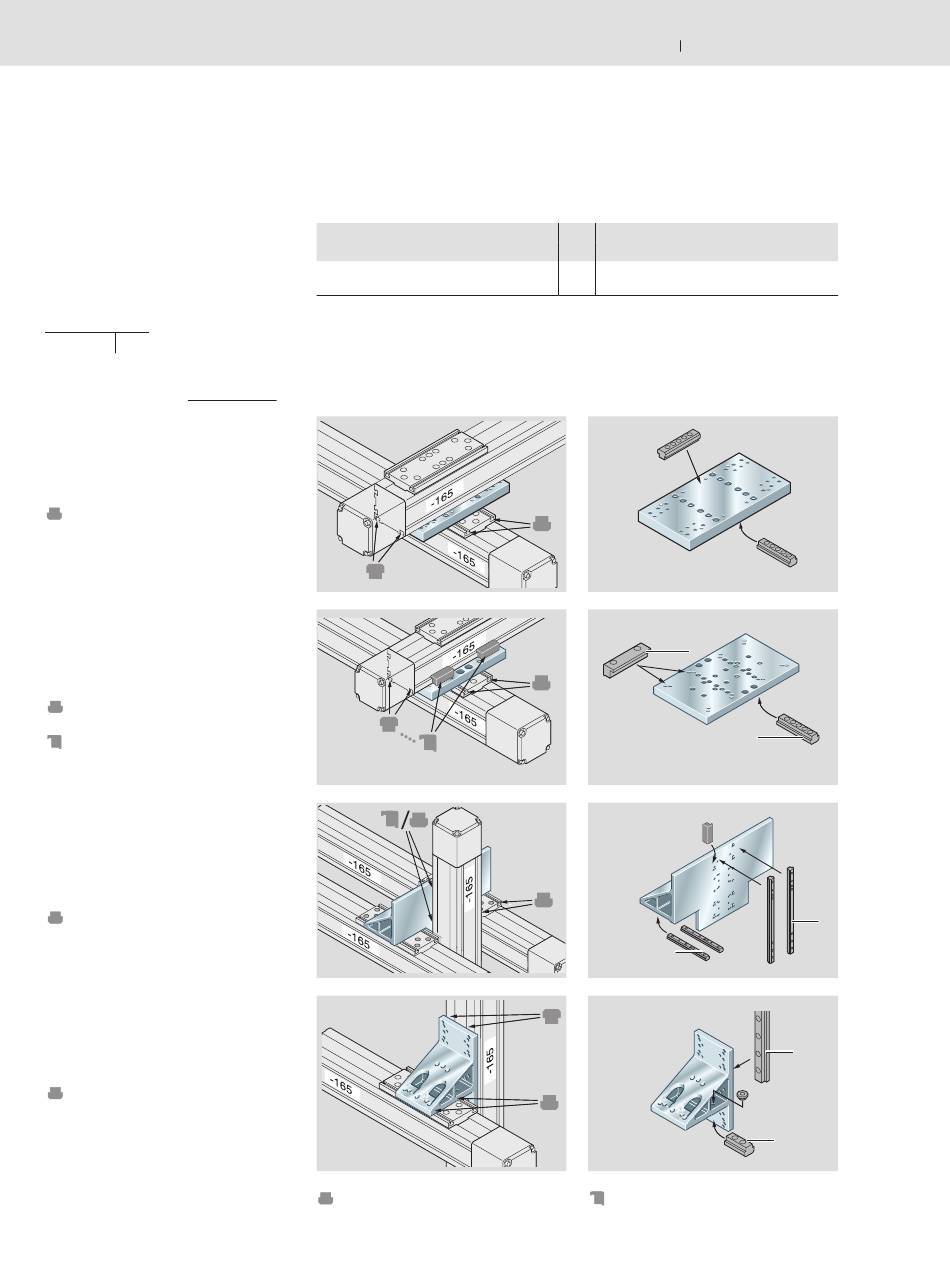

Verbindungssystem Linearmodule/Linearmodule
Aufbau von Verbindungen
Aufbau von Verbindungen mit
Rexroth Montagematerial
Kennzeichnungssystem für
Materialnummern
Beispiel:
Verbindungsplatte
R0391 210 03
Materialnummer Einzelteil
Baugruppe komplett: R0391 200 00
Verbindungsplatte
R0391 210 03
Baugruppe komplett: R0391 200 00
Befestigung mit Gewindeleisten.
Verbindungsplatte
R0391 210 62
Baugruppe komplett: R0391 200 50
Gewindeleisten (1) mit Gewinde-
stiften fixierbar.
Befestigung mit Spannstücken (2).
Verbindungswinkel
R0391 150 02
– am Tischteil mit Gewindeleisten
Baugruppe komplett: R0391 100 65
Gewindeleisten (1) + (2) mit Gewin-
destiften fixierbar.
– am Hauptkörper mit Spannstücken
Baugruppe komplett: R0391 100 66
Verbindungswinkel
R0391 150 01
Baugruppe komplett: R0391 100 50
Gewindeleisten (1) + Nutensteine
(2) mit Gewindestiften fixierbar.
Symbole
Verbindung
von Linearmodul
MKK 35-165
MKR 35-165
Materialnummer der kompletten Bau-
gruppe inklusive Montagematerial (hier:
inklusive Gewindeleisten und Schrauben
nach DIN)
Gewindeleiste oder Nutenstein
Linearmodule
R310DE 2402 (2010.12)
mit Linearmodul
MKK 35-165
>
MKR 35-165
2
1
1
Spannstück
2
1
2
