Linearmodule
Befestigung

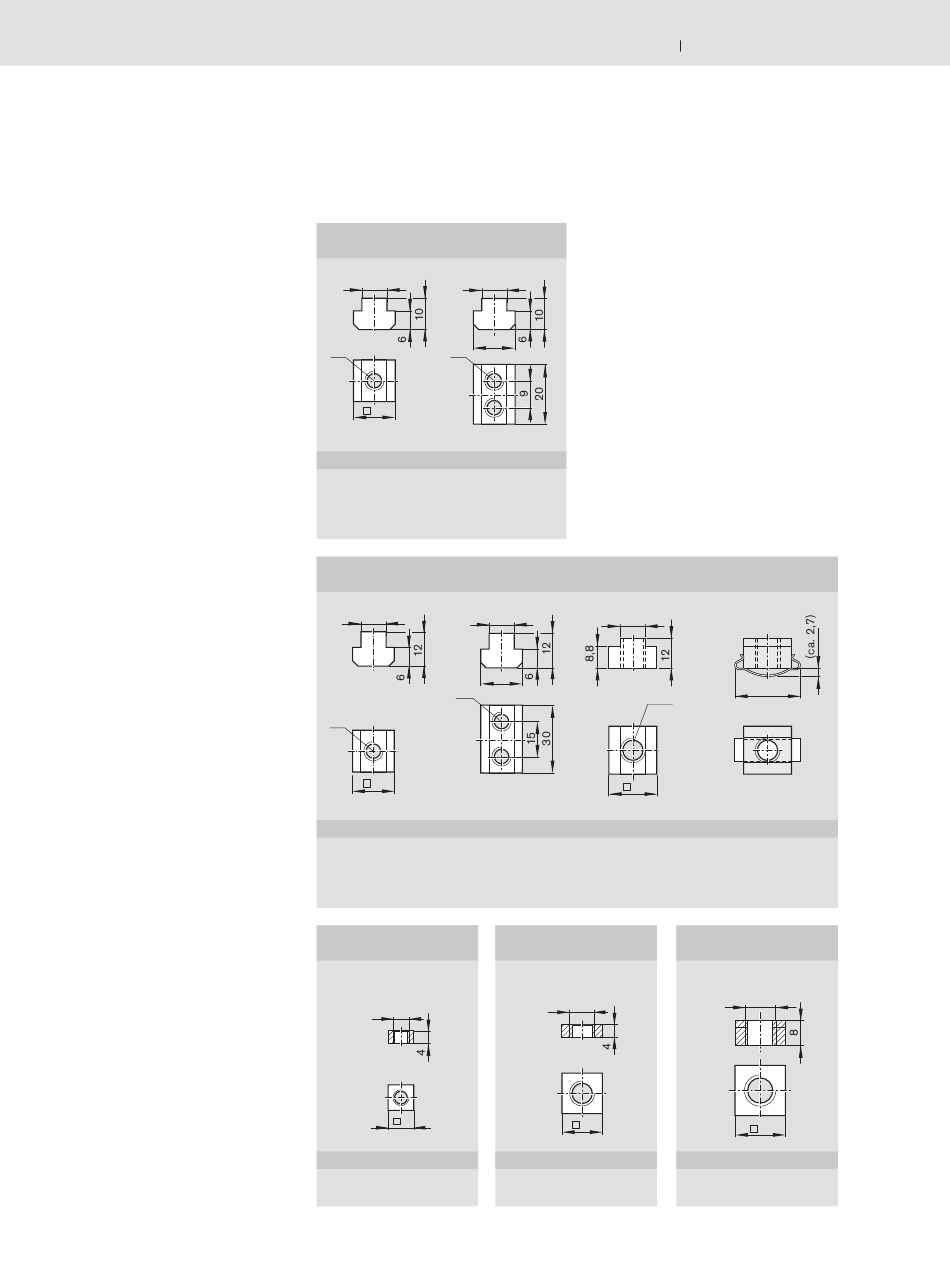

Nutensteine
Vierkantmuttern
Weiteres Montagematerial für das Verbindungssystem
für Linearmodule siehe Kapitel „Verbindungssystem für Linearmodule".
Größe 25-110
Größe 10-110
8 8
13
M6 M6
(2x)
13
Materialnummer
Materialnummer
R3447 001 01 R0391 750 03
Profil nach
DIN 508
10
M8
(2x)
M8
15
Materialnummer Materialnummer
M6: R3447 003 01 R0391 750 04
M8: R3447 002 01 Profil nach
DIN 508
Größe 15-65;
20-80; 10-80
M5
8
Materialnummer
R3442 001 00
nach DIN 557
Linearmodule
Größe 35-165
MKR 25-145
10
10
15
M10
19
Materialnummer
R3447 006 01
Nutenstein
Größe 25-110
Größe 10-110
M8
13
Materialnummer
R3442 003 01
nach DIN 562
R310DE 2402 (2010.12)
(ca. 25)
Materialnummer
R3454 030 49
Fixierfeder für
Nutenstein
R3447 006-01
Größe 35-165
M10
16
Materialnummer
R3442 002 00
nach DIN 557
