R310DE 2402 (2010.12)
Linearmodule
Produktbeschreibung MLR
Herausragende Eigenschaften
Rexroth Linearmodule sind präzise, einbaufertige Führungs-
systeme mit hohen Leistungsmerkmalen bei kompakten
Abmessungen.
Rexroth bietet ein günstiges Preis-Leistungs-Verhältnis und
kurze Lieferzeiten.
Aufbau
– Einbaufertige Linearmodule in beliebigen Längen bis L
– Äußerst kompaktes Aluminiumprofil mit integrierten
Rexroth Laufrollenführungen
– Angetrieben mit Zahnriemen für Verfahrgeschwindigkeiten
bis 10 m/s
Anbauteile
– AC-Servomotor mit Steuerungseinheiten
– Getriebe mit unterschiedlichen Untersetzungen
– Schalter (induktiv und mechanisch)
– Dose und Stecker
– Kabelkanal aus Aluminiumprofil
Weitere Highlights
– Spaltdichtung und Führung des Zahnriemens durch das
Aluminiumprofil. Dieses Dichtsystem zeichnet sich durch
Wartungs freiheit aus.
– Abdeckung durch den Zahnriemen
– Endkopf Spannseite: Mit integriertem Riemenspannsy-
stem. Das Riemenumlenksystem ist mit lebensdauerge-
schmierten Kugellagern ausgestattet.
– Tischteil mit T-Nuten zur Befestigung von Aufbauten
max
– Zentrale Nachschmiermöglichkeit der Rexroth Laurollen-
führung von beiden Seiten; Zentralschmierung nur für
Ölschmierung geeignet.
– Wartungsfreier digitaler Drehstrom-Servoantrieb mit inte-
grierter Bremse und angebautem Feedback
– Durch verschiedene Untersetzungen kann eine optimale
Anpassung der Fremdmasse zur Motorträgheit realisiert
werden.
Das Planetengetriebe kann im Riemen-Antriebsrad inte-
griert oder als Vorsatzgetriebe montiert werden. Hieraus
ergibt sich ein hochdynamischer Antrieb.

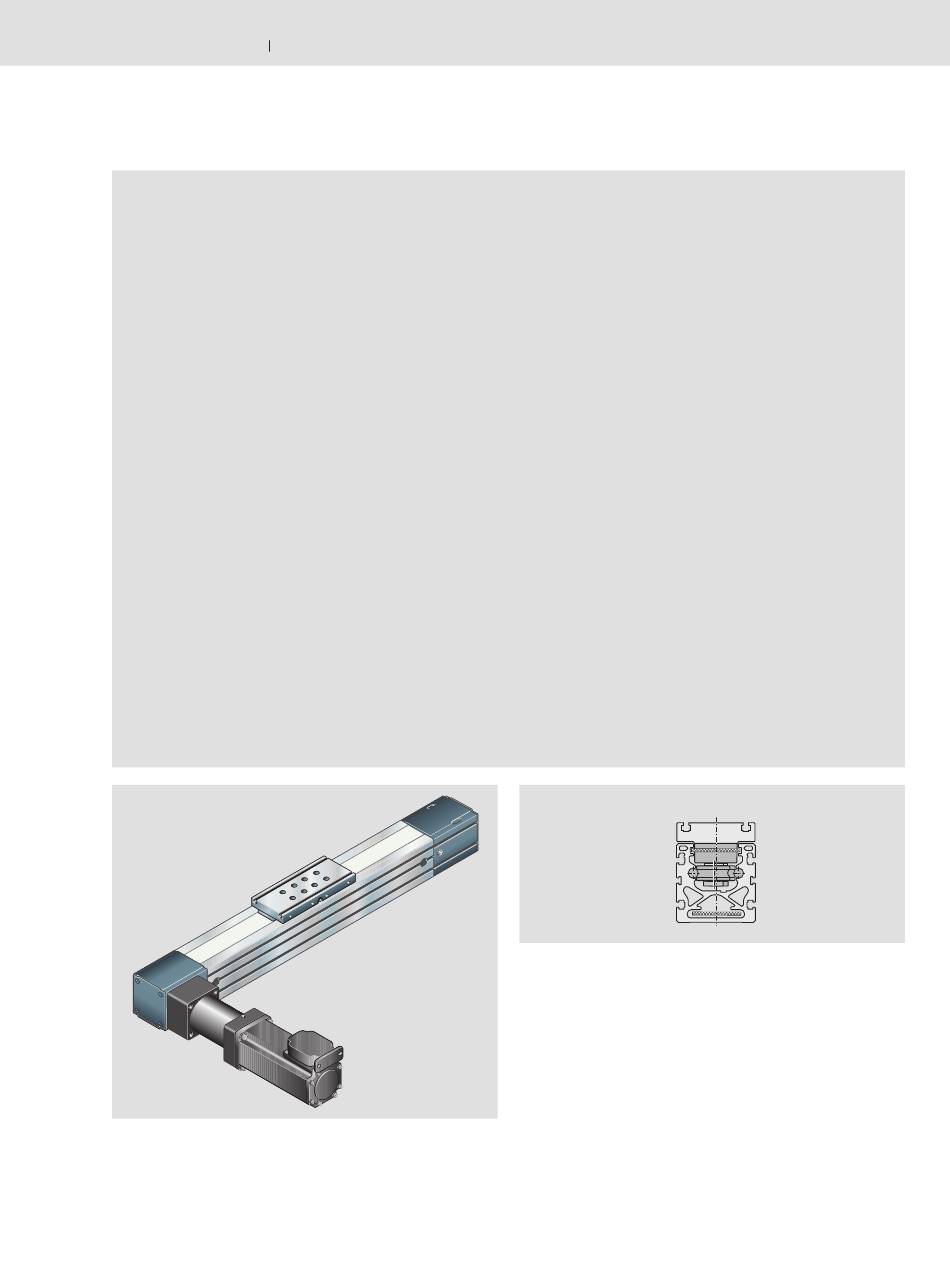

Linearmodule mit Laufrollenführung und Zahnriementrieb
Die integrierte, spielfreie Rexroth Laufrollenführung eignet sich
durch ihre spezielle Konstruk tion besonders für sehr hohe
Geschwindigkeiten (bis 10 m/s).
Bosch Rexroth AG
MLR
13
