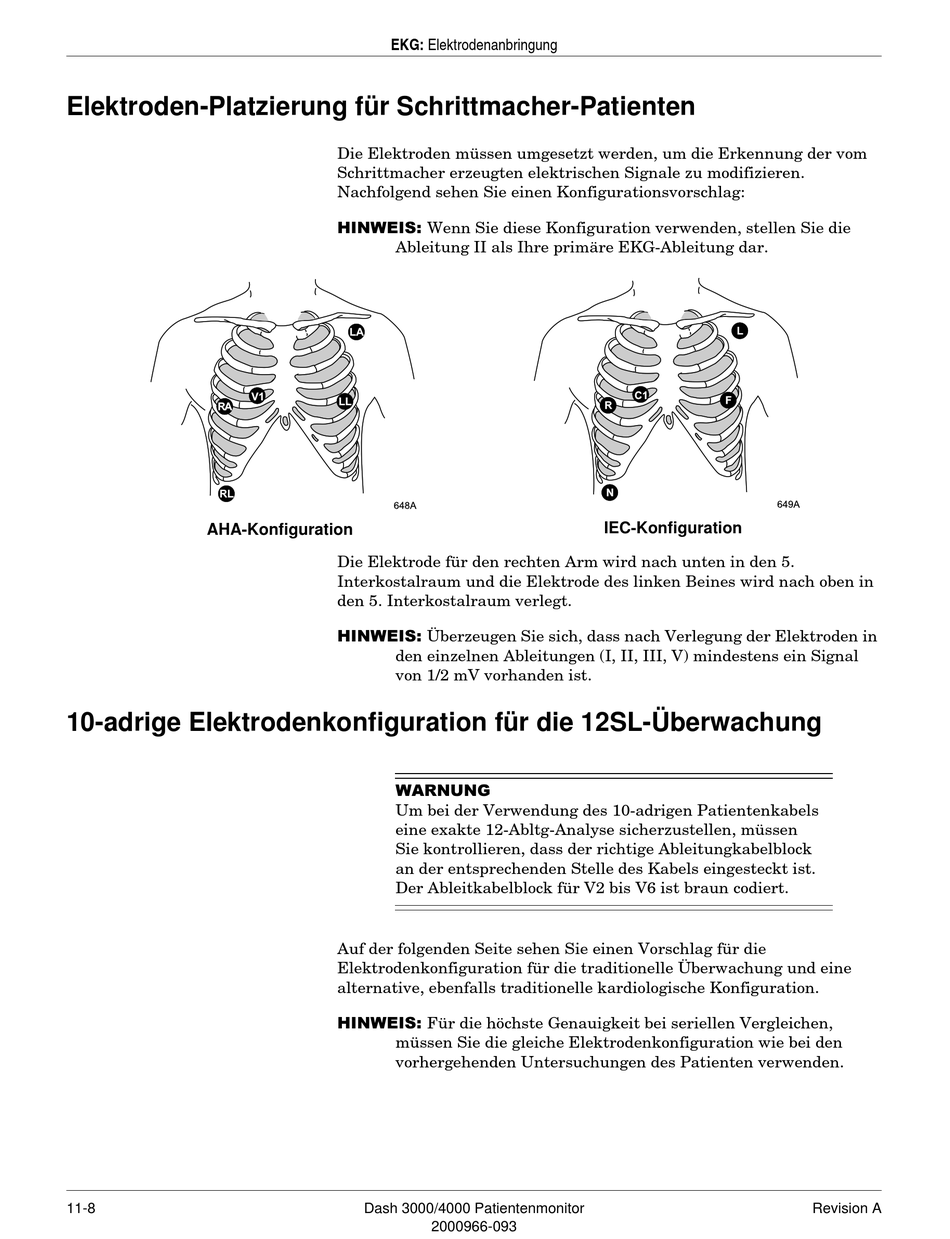

Elektroden-Platzierung für Schrittmacher-Patienten
AHA-Konfiguration
10-adrige Elektrodenkonfiguration für die 12SL-Überwachung
11-8
EKG: Elektrodenanbringung
Die Elektroden müssen umgesetzt werden, um die Erkennung der vom
Schrittmacher erzeugten elektrischen Signale zu modifizieren.
Nachfolgend sehen Sie einen Konfigurationsvorschlag:
+,1:(,6 Wenn Sie diese Konfiguration verwenden, stellen Sie die
Ableitung II als Ihre primäre EKG-Ableitung dar.
Die Elektrode für den rechten Arm wird nach unten in den 5.
Interkostalraum und die Elektrode des linken Beines wird nach oben in
den 5. Interkostalraum verlegt.
+,1:(,6 Überzeugen Sie sich, dass nach Verlegung der Elektroden in
den einzelnen Ableitungen (I, II, III, V) mindestens ein Signal
von 1/2 mV vorhanden ist.
:$5181*
Um bei der Verwendung des 10-adrigen Patientenkabels
eine exakte 12-Abltg-Analyse sicherzustellen, müssen
Sie kontrollieren, dass der richtige Ableitungkabelblock
an der entsprechenden Stelle des Kabels eingesteckt ist.
Der Ableitkabelblock für V2 bis V6 ist braun codiert.
Auf der folgenden Seite sehen Sie einen Vorschlag für die
Elektrodenkonfiguration für die traditionelle Überwachung und eine
alternative, ebenfalls traditionelle kardiologische Konfiguration.
+,1:(,6 Für die höchste Genauigkeit bei seriellen Vergleichen,
müssen Sie die gleiche Elektrodenkonfiguration wie bei den
vorhergehenden Untersuchungen des Patienten verwenden.
Dash 3000/4000 Patientenmonitor
2000966-093
IEC-Konfiguration
Revision A
