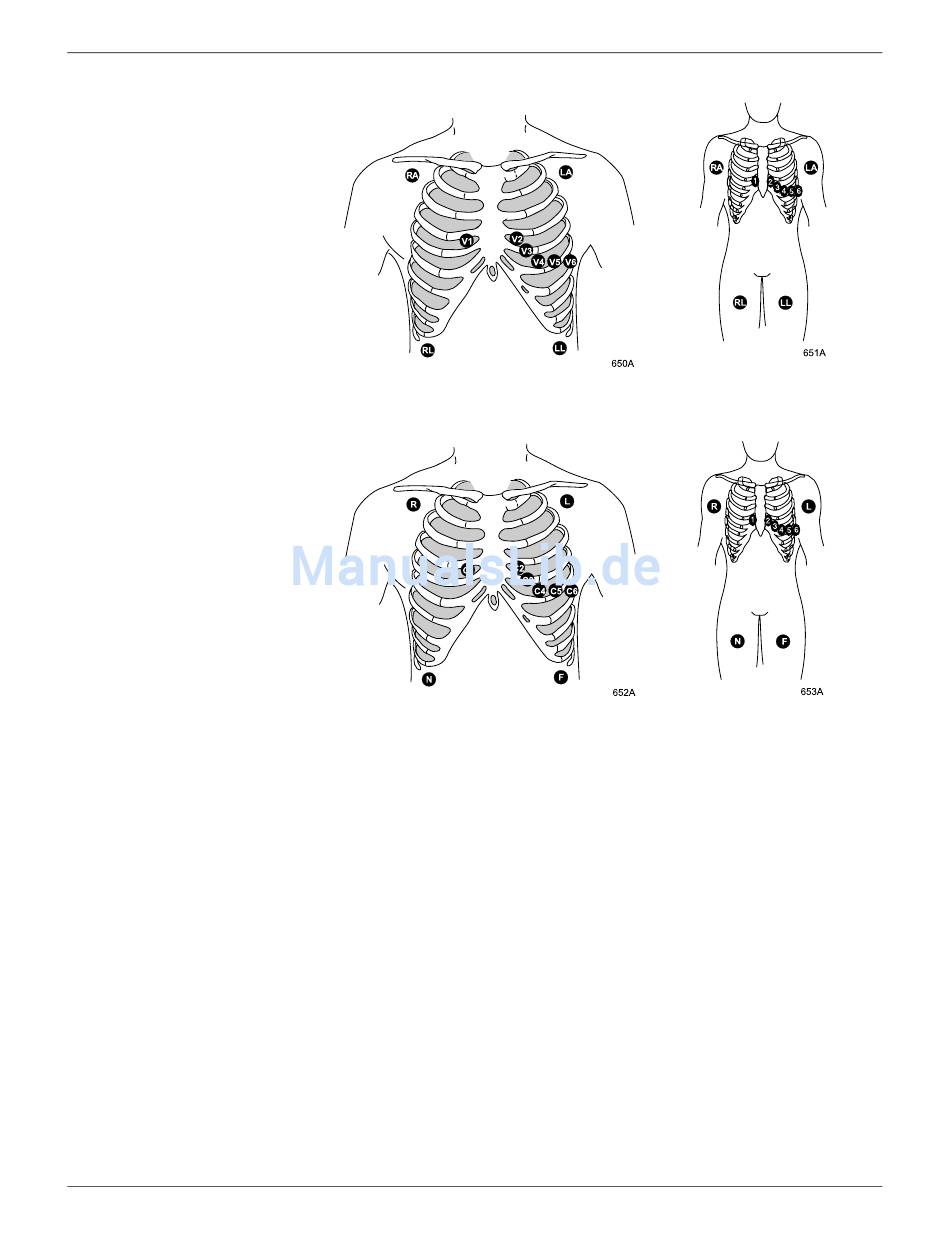

EKG: Elektrodenanbringung
Die traditionelle AHA-
Überwachungs-
Elektrodenkonfiguration
Die traditionelle IEC-
Überwachungs-
Elektrodenkonfiguration
Für die traditionelle Überwachung werden die Elektroden für den rechten
und linken Arm direkt unter dem rechten und linken Schlüsselbein
angebracht. Für die traditionelle Kardiologie (Ruhe-EKG), werden die
Elektroden an den Armen, weit vom Rumpf entfernt angebracht.
Für die traditionelle Überwachung werden die Elektroden für das rechte
und linke Bein auf flachen, muskelfreien Stellen unter dem Rippenbogen
angebracht. Für die traditionelle Kardiologie (Ruhe-EKG), werden die
Elektroden auf dem Oberschenkel angebracht.
Die sechs Thorax-Elektroden müssen wie nachfolgend gezeigt
angebracht werden:
1 Vierter Interkostalraum an der rechten Grenze des Sternums.
2 Vierter Interkostalraum an der linken Grenze des Sternums.
3 In der Mitte zwischen den Stellen 2 und 4.
4 In der Mesioklavikularlinie im fünften Interkostalraum.
5 An der hinteren Axillarlinie in der gleichen horizontalen Ebene wie 4.
6 An der Mesioaxillarlinie in der gleichen horizontalen Ebene wie
4 und 5.
Dash 3000/4000 Patientenmonitor
2000966-093
Die traditionelle AHA-
Kardiologie-
Elektrodenkonfiguration
Die traditionelle IEC-
Kardiologie-
Elektrodenkonfiguration
11-9
