EKG-Größe
Revision A
EKG: Die EKG-Menüoptionen
Mit dieser Option können Sie die Größe aller auf dem Bildschirm
dargestellten EKG-Kurven verändern. Dies kann bei der Diagnose oder
Problemlösung erforderlich sein. Die Normalgröße (1X) wird immer
empfohlen, solange nicht besondere Umstände eine Änderung erfordern.
+,1:(,6 Falls eine von 1X abweichende Größe verwendet wird, wird
die Größe an der linken Bildschirmseite neben der EKG-Kurve
angezeigt.
Eine Größe von 2X oder größer reduziert die QRS-
Erkennungsschwelle. Dies kann bei niederamplitudigen QRS-
Kurven nützlich sein. Verwenden Sie diese Einstellungen mit
Vorsicht, da Grundlinien-Artefakte als QRS erkannt werden
können.
Die Kurven werden in der gleichen Größe ausgeschrieben, in der
sie dargestellt werden.
Die ST-Komplexe werden auf der Basis der gewählten EKG-
Größe dargestellt, aber immer in der Größe 1X ausgeschrieben.
Gehen Sie wie folgt vor:
1. Wählen Sie aus dem EKG-Menü die Option EKG-AMPL. Daraufhin
öffnet sich ein Popup-Menü, das alle verfügbaren Größen zeigt. Die
aktuelle Größe der dargestellten EKG-Kurve ist hell markiert.

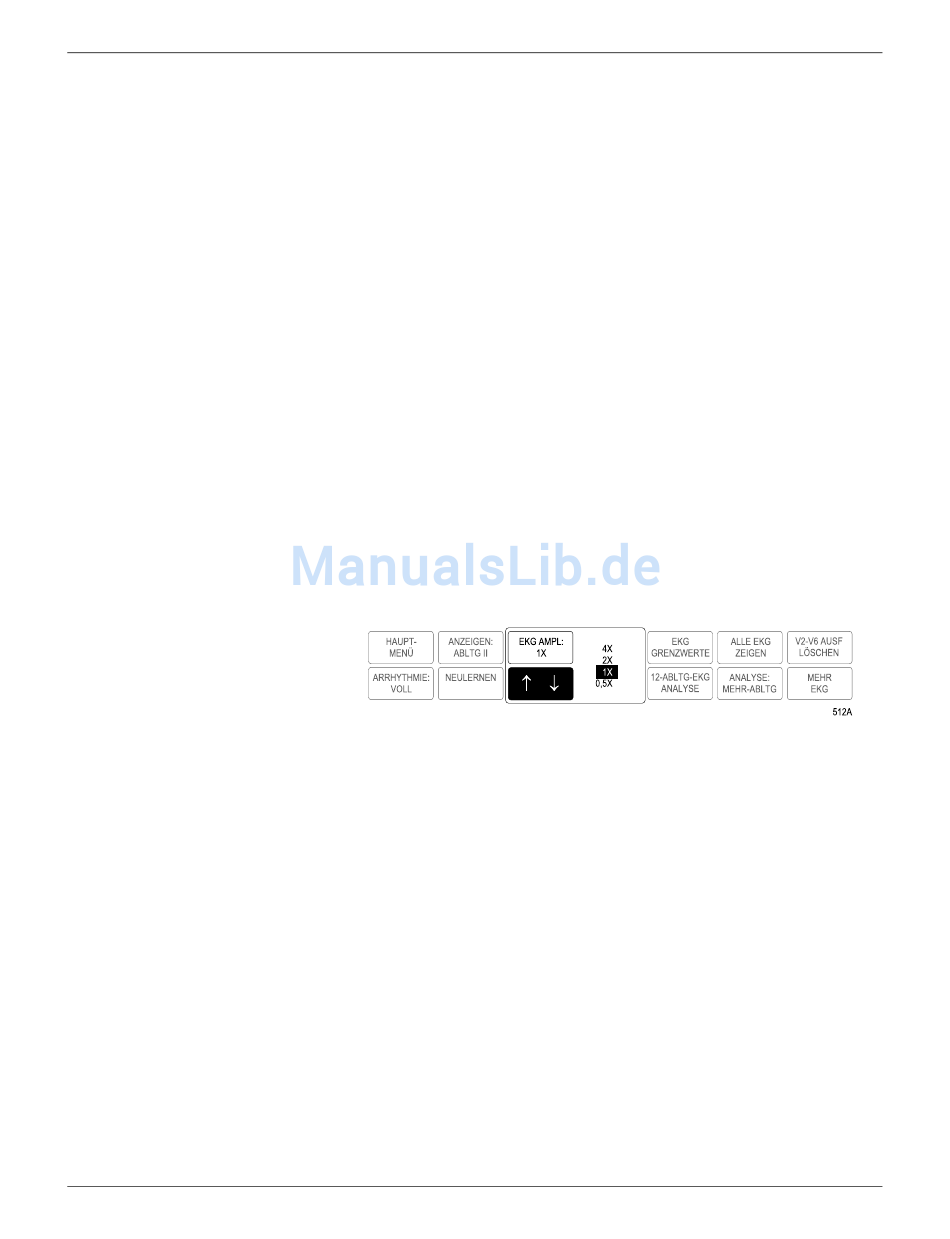

Das EKG AMPL-Popup-Menü
2. Drehen Sie die Trim Knob-Steuerung, um die Größe zu ändern. Die
Änderung erfolgt unmittelbar auf dem Bildschirm und betrifft alle
dargestellten EKG-Kurven.
3. Sobald Sie mit Ihrer Auswahl zufrieden sind, drücken Sie die Trim
Knob-Steuerung, um das Popup-Menü zu schließen.
Dash 3000/4000 Patientenmonitor
2000966-093
11-17
