Anbringen der Elektroden

Standardmäßige 12-Abltg.-Platzierung
2031504-386A
Die Platzierung der Elektroden ist davon abhängig, ob Sie ein
standardmäßiges 12-Abltg.-EKG oder ein NEHB-EKG aufnehmen
möchten. In diesem Abschnitt werden beide Methoden beschrieben.
WARNUNG
ELEKTRISCHER SCHLAG — Zur Vermeidung eines
elektrischen Schocks dürfen das SIP/SOP (Signal Input
Part/Signal Output Part) und der Patient nicht
gleichzeitig berührt werden.
VORSICHT
KORREKTER ANSCHLUSS DER ABLEITKABEL —
Ein falsches Anschließen führt zu ungenauen EKGs.
Führen Sie jedes Ableitkabel vom Aufnahmemodul, das
beschriftet ist, zum farbigen Anschluss und dann zur
entsprechenden Elektrode. Damit stellen Sie sicher, dass
die Elektrode korrekt anschlossen wird.

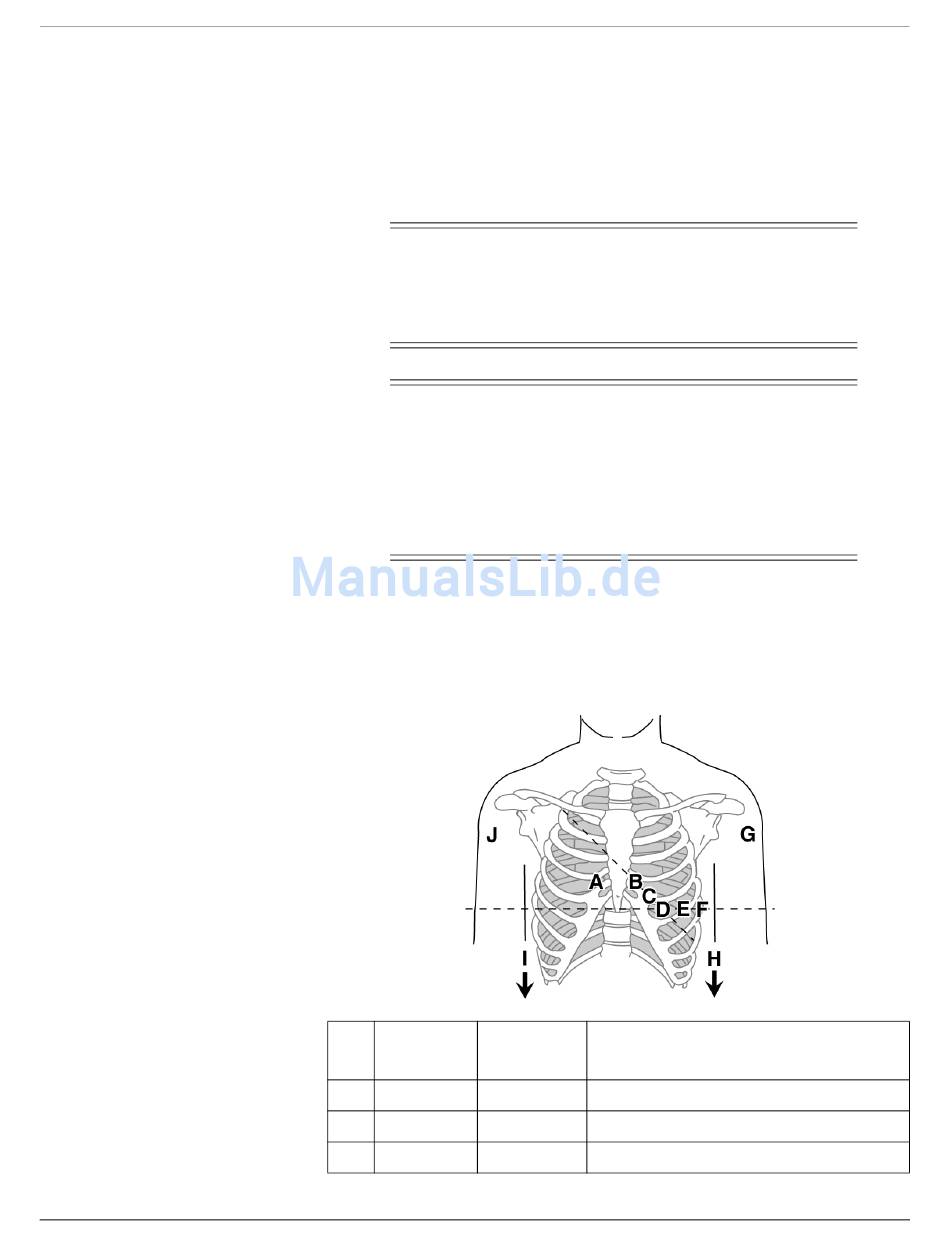

Um ein standardmäßiges 12-Abltg.-EKG aufzuzeichnen, verwenden Sie
die in der folgenden Abbildung gezeigte Platzierung.
AHA-
Bezeichnung Bezeichnung
A V1 rot
B V2 gelb C2 gelb
C V3 grün C3 grün
MAC™ 800
IEC-
Elektrodenplatzierung
C1 rot Vierter Interkostalraum am rechten Sternumrand.
Vierter Interkostalraum am linken Sternumrand.
In der Mitte zwischen Positionen B und D.
Vorbereitung des Patienten
026A
3-3
