ST-Analyse
Zahlenwerte
Revision A
EKG: Die EKG-Menüoptionen
Das ST-Analyseprogramm wird an mehreren Ableitungen simultan
durchgeführt. Das Programm identifiziert die ST-Strecke des QRS-
Komplexes als am J-Punkt beginnend und als nach einer
vorbestimmten Zahl von Millisekunden nach dem J-Punkt endend.
(Beachten Sie hierzu den Abschnitt "ST einstellen" in diesem Kapitel).
Die dargestellten ST-Zahlenwerte kennzeichnen entweder eine positive
oder negative Abweichung in Bezug zum isoelektrischen Referenzpunkt
(I), der vom Programm bestimmt wurde.
Wenn die ST-Analyse eingeschaltet ist, wird die Ableitung mit der
größten Abweichung im EKG-Parameterfenster angezeigt.
Die Ableitung
mit der größten
Abweichung

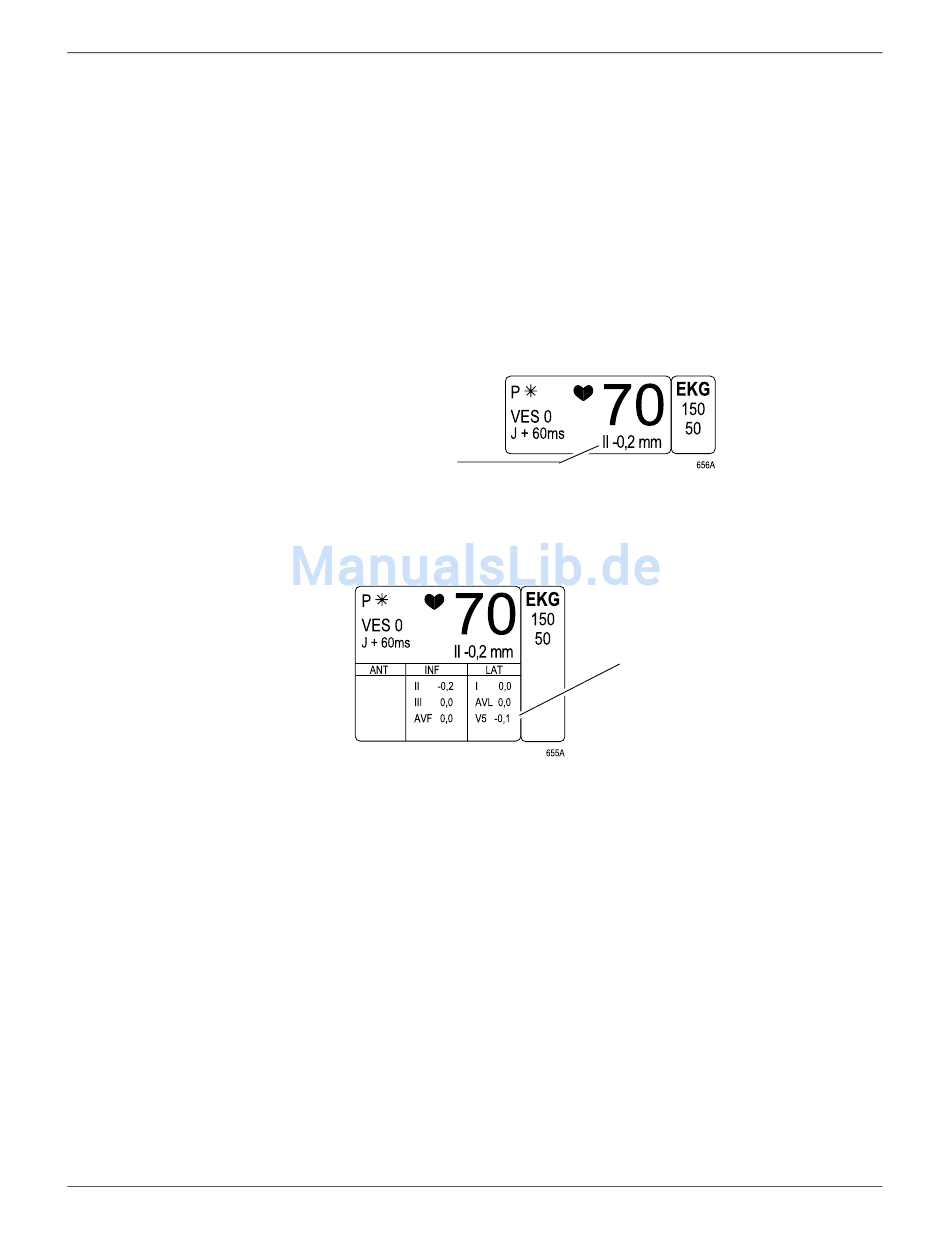

Das EKG-Parameterfenster mit eingeschalteter ST-Analyse
Falls bei Ihrem Monitor ST als der Parameter mit der zweiten Priorität
gewählt wurde, werden die ST-Werte für alle Ableitungen angezeigt. Die
Ableitungen sind in Gruppen aufgeteilt: Anterior, Lateral und Inferior.
Das große EKG-Parameterfenster mit eingeschalteter ST-Analyse
Folgende Ableitungen sind den einzelnen Gruppen zugeordnet:
Anterior (ANT): V1, V2, V3, V4
Inferior (INF): II, III, AVF
Lateral (LAT): I, AVL, V5, V6
Außerdem wird ein individueller ST-Wert für jede auf dem Bildschirm
dargestellte EKG-Kurve unter den einzelnen EKG-
Ableitungsbezeichnungen dargestellt.
Die ST-Zahlenwerte wechseln auf "X", wenn der Monitor keinen
Rhythmus erkennt, der während der letzten 30 Überwachungssekunden
in ausreichendem Maße dem gelernten Rhythmus entspricht. Wenn es
sich bei diesem Rhythmus um keine Arrhythmie handelt, nimmt der
Monitor die Anzeige der ST-Werte innerhalb von 30 Sekunden wieder auf.
Die Zahlenwerte werden ungefähr alle zwei Sekunden aktualisiert.
Negative Abweichungen werden mit einem vorangestellten
Minuszeichen gekennzeichnet.
Dash 3000/4000 Patientenmonitor
2000966-093
Dies sind die ST-Werte von
einem 5-adrigen Ableitkabel.
Wenn ein 10-adriges Kabel
verwendet wird, werden alle
präkordialen Ableitungen
(V1-V6) einbezogen).
11-29
