Einsetzen und Entnehmen eines Moduls

Revision A
Die Grundlagen: Komponenten
Ein Modul lässt sich leicht einsetzen und entnehmen.
Um ein Modul einzusetzen, gehen Sie wie folgt vor:
1. Führen Sie das Modul mit der Rückseite zuerst von vorne in den
entsprechenden Steckplatz des RAC 2A-Modulgehäuses ein.
2. Schieben Sie das Modul vorsichtig in das Gehäuse ein, bis es mit
einem hörbaren Klick einrastet.
Um ein Modul zu entnehmen, gehen Sie wie folgt vor:
1. Auf beiden Seiten der Frontplatte des Moduls befinden sich
Verriegelungshebel*.
2. Drücken Sie die Verriegelungshebel beide gleichzeitig herein und
halten Sie sie gedrückt, während Sie das Modul ungefähr 15 cm
herausziehen.
3. Sobald das Modul freigegeben ist, ergreifen Sie dieses fest und
ziehen es mit beiden Händen vollständig heraus. Versuchen Sie
nicht, das Modul an den Verriegelungshebeln festzuhalten.
* Die Verriegelungshebel der SAM-Module sind in der Seite der
herausstehenden Frontplatte eingelassen.
Das RAC 2A Modulgehäuse
Verriegelungshebel

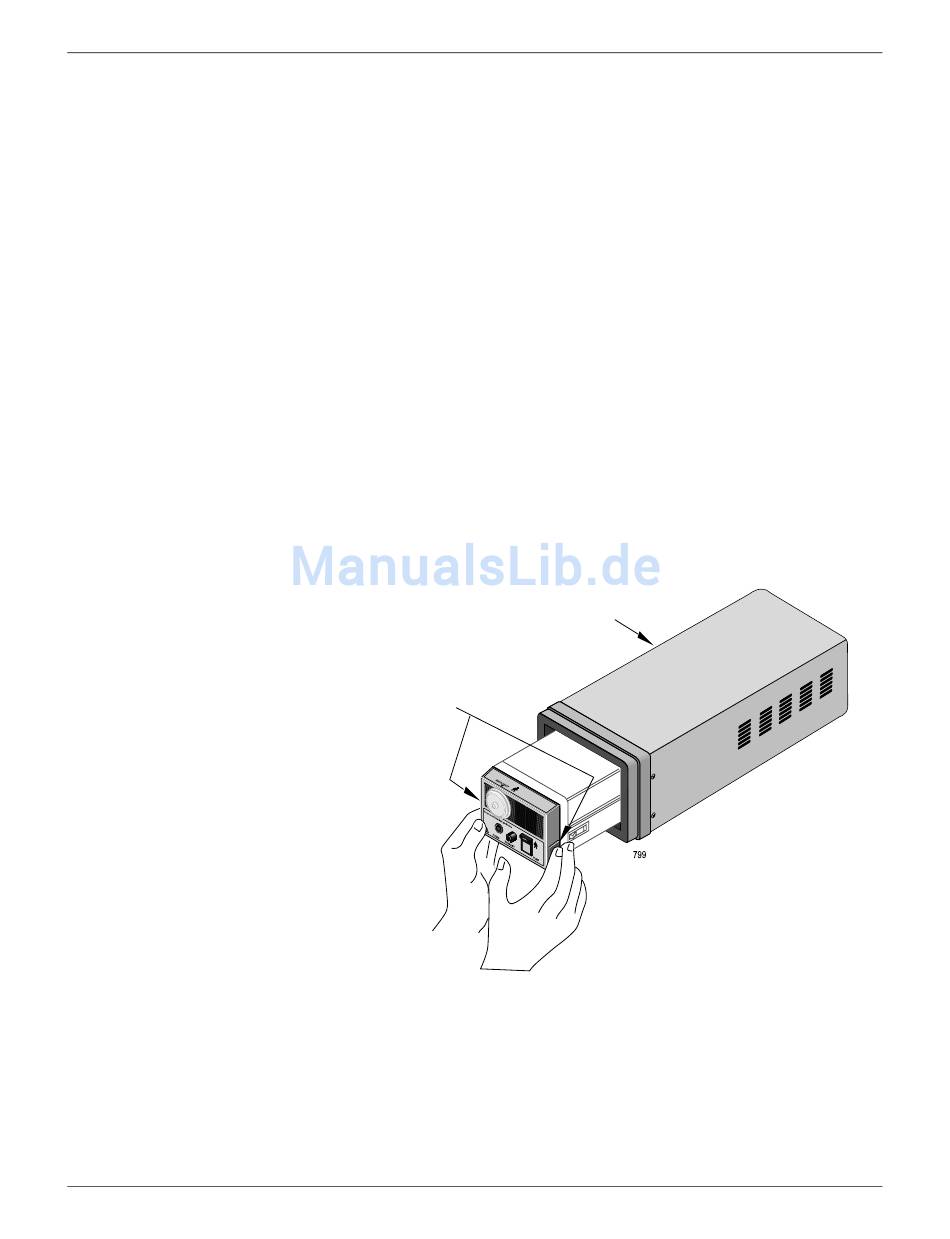

Entnehmen eines SAM-Moduls
