CO2-Grenzwerte
18-10
CO2: Die CO2-Menüoptionen
Diese Option öffnet ein Informationsfenster mit einer Balkenanzeige, die
die Alarmgrenzen für EXSP, INSP, RESP und KEINE ATM anzeigt. Es
erscheint ein neuer Satz mit Menüoptionen, mit denen Sie diese Grenzen
einstellen können.
Gehen Sie wie folgt vor, wenn Sie eine Grenze verändern wollen:
1. Selektieren Sie die Option CO2 GRENZWERTE aus dem CO2-Menü.
Daraufhin erscheint ein Informationsfenster auf dem Bildschirm und
in der Menüfläche wird ein neuer Satz mit Menüoptionen dargestellt.

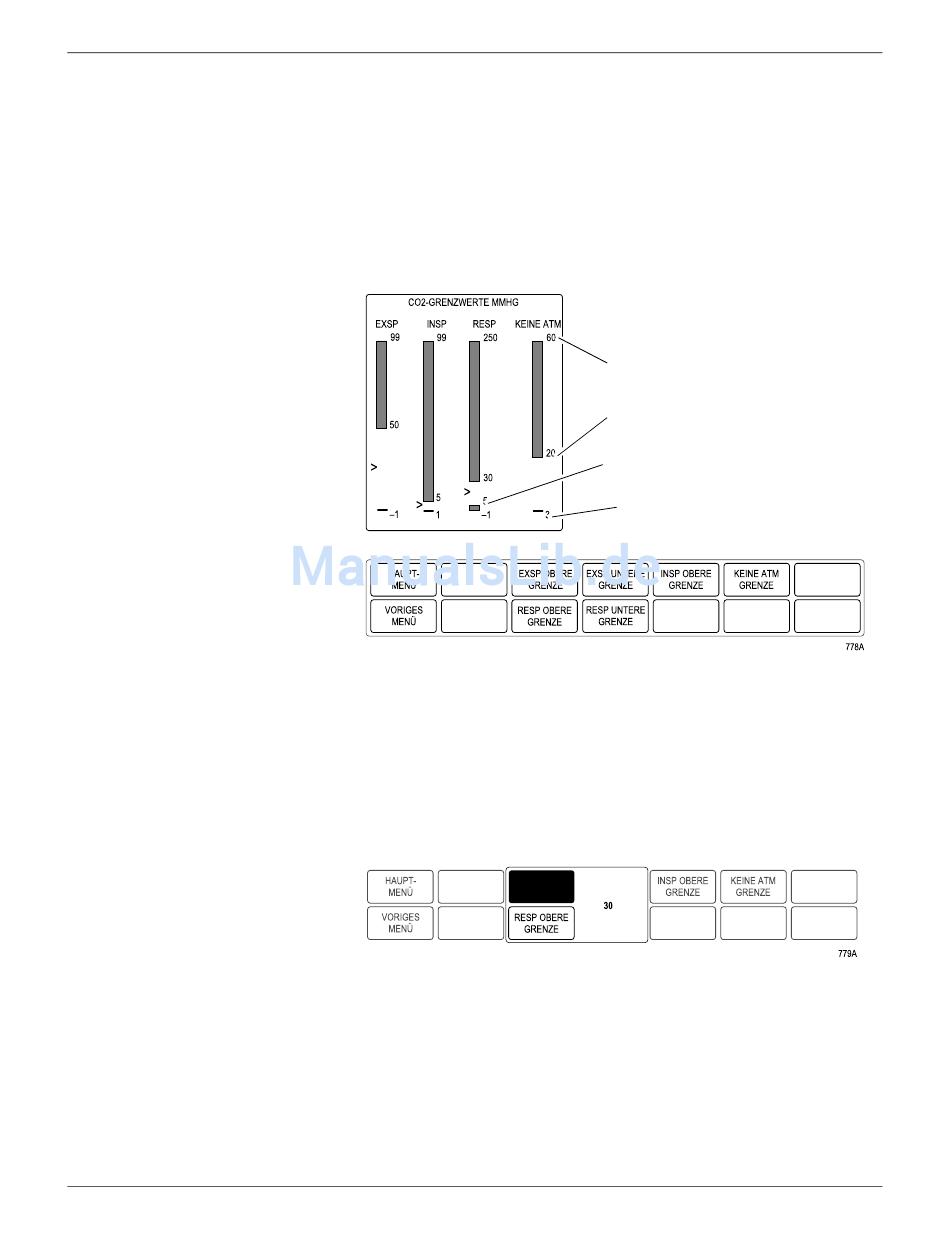

Das Informationsfenster CO2 GRENZWERTE mit seinem Popup-Menü
Das Informationsfenster zeigt den Bereich der einzelnen CO2-
Parameter und die Alarmgrenzen an. Ein Zeiger > weist auf den
aktuellen Wert dieses Parameters für den überwachten Patienten.
Solange dieser Wert zwischen dem oberen und unteren Grenzwert
liegt, wird kein Alarm ausgelöst. Sobald ein Wert eine der Grenzen
überschreitet, erfolgt ein Alarm.
2. Um einen eingestellten Grenzwert zu ändern (z.B. die obere systolische
Grenze SYS) wählen Sie aus dem Grenzwert-Menü die Option RESP.
OBERE GRENZE. Daraufhin öffnet sich ein Popup-Menü.
Das Popup-Menü RESP. OBERE GRENZE
3. Wenn Sie die Trim Knob-Steuerung drehen, ändert sich der
angezeigte Wert. Auch die Balkenanzeige wird angepasst. Der
Grenzwert tritt erst in Kraft, wenn die Trim Knob-Steuerung
gedrückt wird und sich das Popup-Menü schließt.
4. Drücken Sie die Trim Knob-Steuerung, um die Änderung zu
bestätigen und das Popup-Menü zu schließen.
5. Gehen Sie genauso vor, um andere CO2-Grenzen zu verändern.
Wählen Sie VORIGES MENÜ, um das Grenzwert-Menü zu beende
und zum CO2-Menü zurückzukehren.
Dash 3000/4000 Patientenmonitor
2000966-093
Oberer Bereich
Obere Grenze
Untere Grenze
Unterer Bereich
↑
↓
Revision A
