Rückansicht
Netzwerk-Anschlüsse: Hier kann
ein Kabel für Monitoren
angeschlossen werden, die in
Patientenüberwachungs-
Netzwerkkonfigurationen verwendet
werden.
Äquipotentialanschluss
Netzanschluss
Optionale Alarmanzeige
Dash 3000 Monitor, Alarmanzeige
Revision A
Die Grundlagen: Komponenten
Auf der Geräterückseite befinden sich sämtliche Anschlüsse für das
Gerät und das Netzwerk.
Spannungswähler: Dieser Spannungswähler ist
werksseitig so eingestellt, dass Spannung und Frequenz
den Werten in Ihrem Land entsprechen.

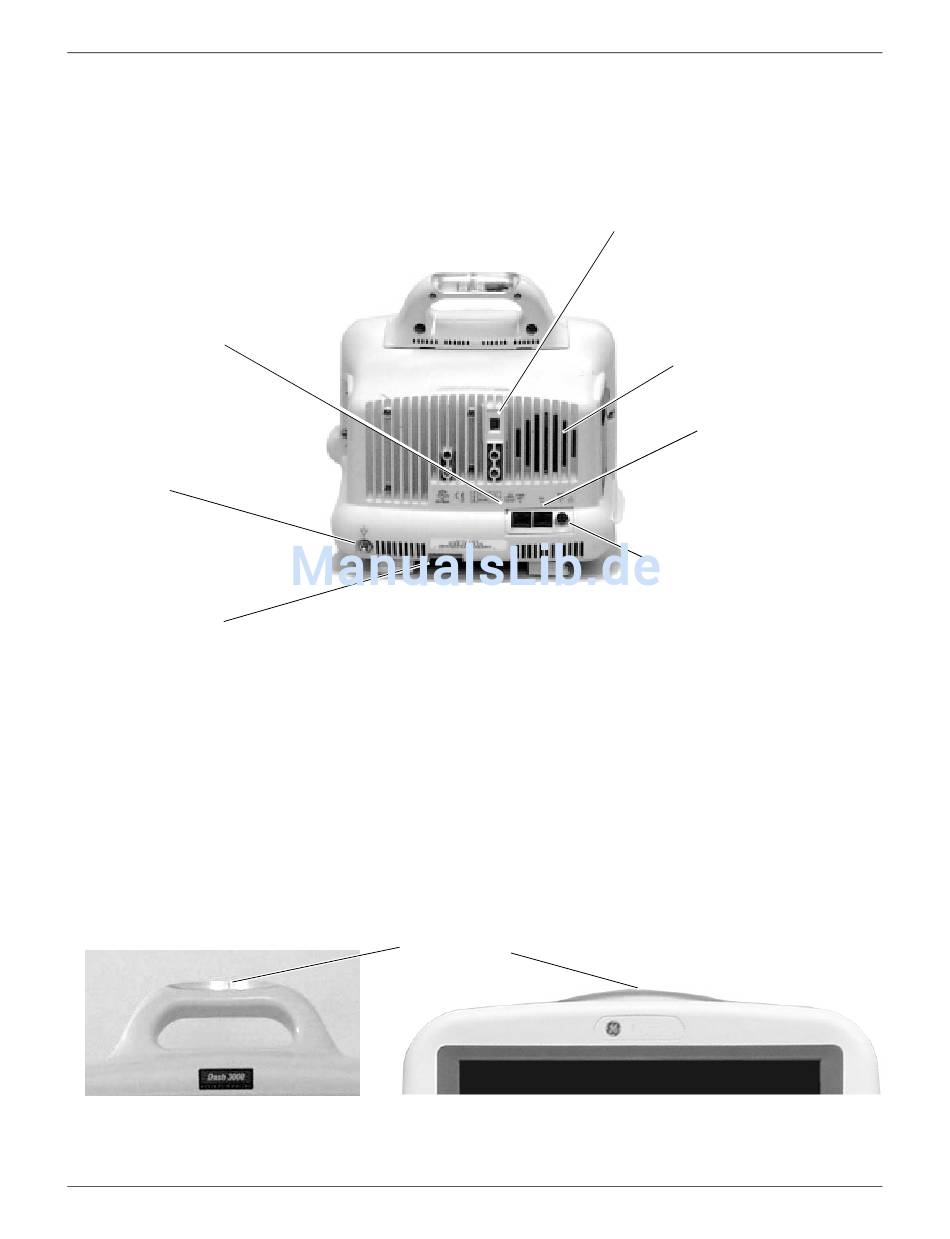

Monitor, Rückansicht
Beachten Sie die Sicherheitshinweise im Service-Handbuch, wenn Sie
den Monitor mit anderen Geräten verbinden.
Eine optionale Alarmanzeige kann in den Handgriff des Dash 3000
Monitors oder in das Anzeigefenster des Dash 4000 Monitors eingebaut
werden. Wenn diese aktiviert ist, blinkt eine LED-Anzeige in rot für
KRISE- und in gelb für WARNUNG-Patientenstatusalarme und
Systemstatusalarme.
Alarm-Anzeige
Dash 4000 Monitor, Alarmanzeige
Dash 3000/4000 Patientenmonitor
2000966-093
Akustische Alarmausgabe — Der
eingebaute Lautsprecher gibt
akustische Alarme aus. Zur
Sicherstellung der Tonqualität darf
der Lautsprecher nicht abgedeckt
werden.
Aux-Anschluss:
Verwendet für: RAC 2A
und andere kompatible
Hilfsgeräte.
Defib Sync-Anschluss: Liefert ein
analoges EKG-Ausgangssignal
an anwendereigene Geräte. Dem
Analogsignal wird ein künstlicher
Schrittmacher-Spike (5 Volt, 2
Millisekunden) hinzugefügt, wenn
die PACE-Funktion eingeschaltet
ist und eine Erkennung erfolgt.
Einzelheiten zum Ausgangssignal
finden Sie im Anhang dieser
Gebrauchsanweisung
("Analogausgänge").
