Elektrodenanbringung
5-adrige Elektrodenplatzierung
AHA-Konfiguration
Revision A
EKG: Elektrodenanbringung
Die nachfolgende Tabelle zeigt die Kennzeichnungen, die zur
Identifikation der einzelnen Ableitkabel verwendet werden. Die Tabelle
enthält außerdem die zugeordneten Farben nach den AHA- und IEC-
Normen.
Ableitkabel (Software -
AHA-Farbe
Kennzeichnung)
RA (rechter Arm)
LA (linker Arm)
RL (rechtes Bein)
LL (linkes Bein)
V1 (präkordial)
V2 (präkordial)
V3 (präkordial)
V4 (präkordial)
V5 (präkordial)
V6 (präkordial)

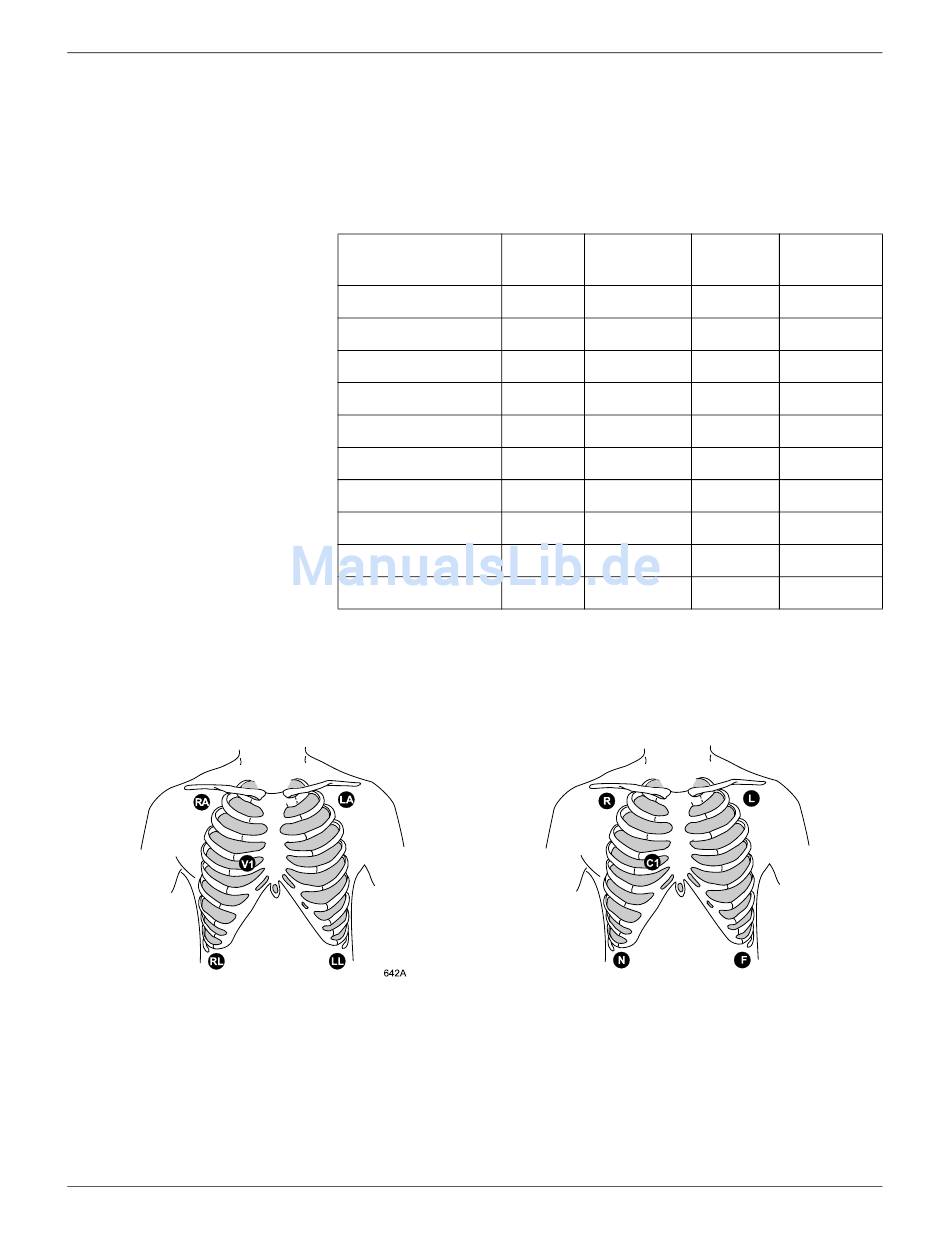

Nachfolgend finden Sie einen Konfigurationsvorschlag bei der
Verwendung von fünf Ableitkabeln:
Die Elektroden für den rechten und linken Arm werden direkt unter dem
rechten und linken Schlüsselbein angebracht.
Die Elektroden für das rechte und linke Bein werden auf einer
muskelfreien Stelle am unteren Rand des Brustkorbes angebracht.
Die Thoraxelektroden können so angebracht werden, wie es dem Arzt am
ehesten zusagt.
Dash 3000/4000 Patientenmonitor
2000966-093
AHA-
Bezeichnung
weiß
RA
schwarz
LA
grün
RL
rot
LL
braun
V1
gelb
V2
grün
V3
blau
V4
orange
V5
violett
V6
IEC-Konfiguration
IEC-
IEC-Farbe
Bezeichnung
rot
R
gelb
L
schwarz
N
grün
F
weiß
C1
gelb
C2
grün
C3
braun
C4
schwarz
C5
violett
C6
643A
11-5
