Kurven ein/aus

Individueller Anzeigemodus

5-4
Monitoreinstellung: Das Monitor-Einstellmenü
Mit der Menüoption KURVEN EIN/AUS können Sie die Kurven auf
dem Bildschirm neu anordnen oder einzelne Kurven ausschalten.
1. Wählen Sie aus dem Monitoreinstellungsmenü die Option KURVEN
EIN/AUS. Daraufhin erscheint ein neuer Satz mit Menüoptionen.
Ihr Anzeigemodus bestimmt die verfügbaren Menüoptionen.
(Einzelheiten zu den Anzeigemodi finden Sie auf 5-6). Wenn Sie den
INDIV 6 KV-Anzeigemodus verwenden, sieht das Menü wie folgt aus:

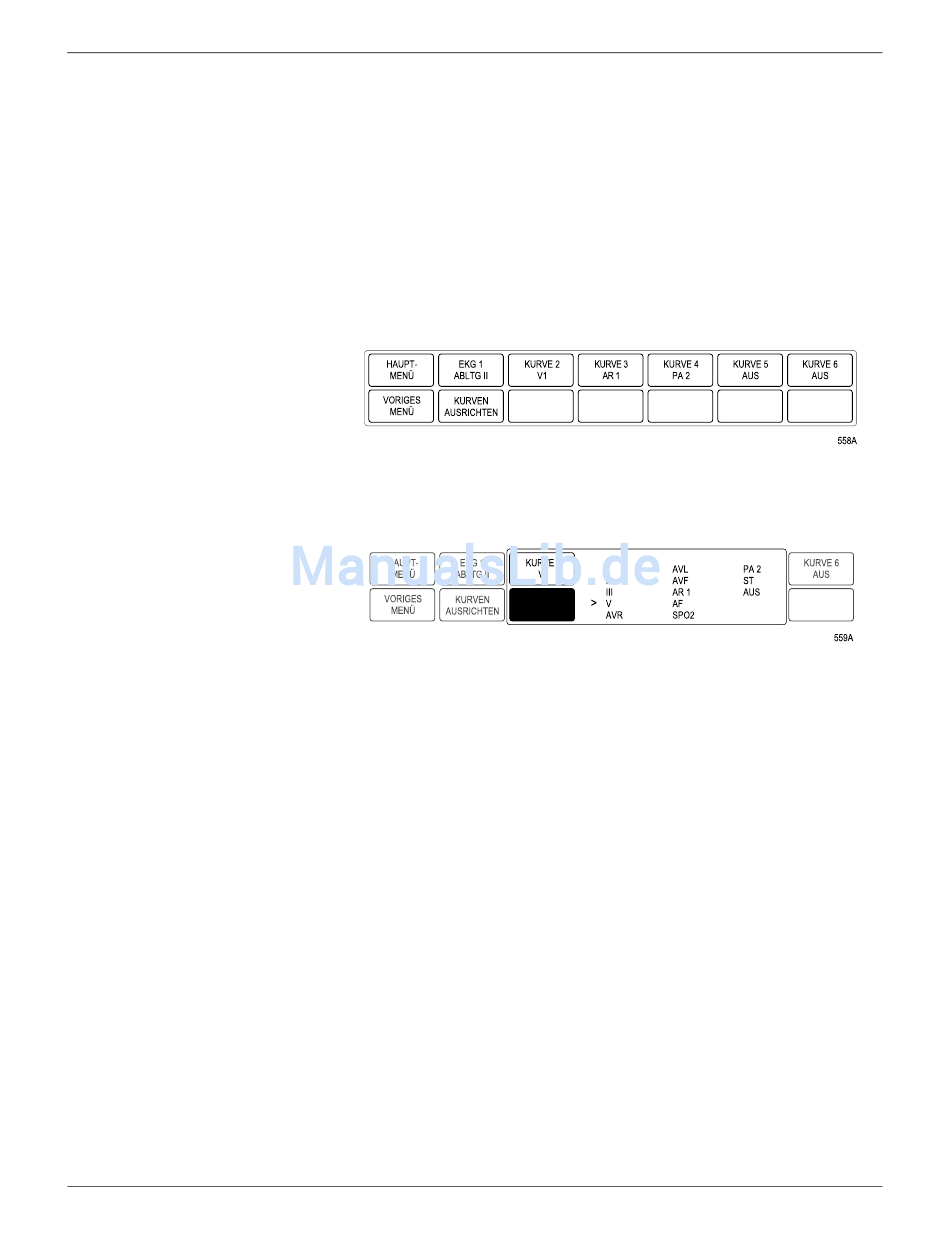

Das Menü KURVEN EIN/AUS—Individuell-Modus
2. Wählen Sie die Menüoption KURVE 2, um das Popup-Menü
aufzurufen.
Das KURVE 2-Popup-Menü
Die Auswahlen im Popup-Menü lassen erkennen, welche Kurven an
der zweiten Kurvenposition dargestellt werden können.
3. Drehen Sie die Trim Knob-Steuerung und legen Sie den Zeiger vor
die Kurve, die Sie an dieser Position darstellen wollen. Wählen Sie
AUS, wenn an dieser Stelle überhaupt keine Kurve dargestellt
werden soll.
4. Drücken Sie die Trim Knob-Steuerung, um die Änderung zu
bestätigen und das Popup-Menü zu schließen.
Gehen Sie für die anderen Kurvenpositionen genau so vor.

Kurven ausrichten

Wenn Sie im "Individuell"-Anzeigemodus überwachen, richten sich die
Kurven automatisch nach ihren zugehörigen Parameterfenstern aus. Sie
können diese Ausrichtung mit dem Menü KURVEN EIN/AUS außer
Kraft setzen.
Mit der Option KURVEN AUSRICHTEN in diesem Menü können Sie die
Kurven wieder automatisch mit ihren Parameterfenstern ausrichten.
Dash 3000/4000 Patientenmonitor
2000966-093
↑ ↓
Revision A
