Anschließen der Elektroden Anschließen der Elektroden
Anschließen der Elektroden Anschließen der Elektroden
Das interne EKG wird an eine rechteckige-Buchse auf der (E/A)-
Konsole für die Patientenkurve angeschlossen, die sich im vorderen
linken Bereich des Vivid 3 Pro/Vivid 3 Expert Ultraschallgeräts
befindet. Die einzelnen Eingänge sind deutlich gekennzeichnet und
farbcodiert, wie die folgende Abbildung zeigt.
Einzelheiten zum Anschließen der EKG-Elektroden an das EKG-Kabel
sind der Tabelle auf Seite 4-4 zu entnehmen.
1
2

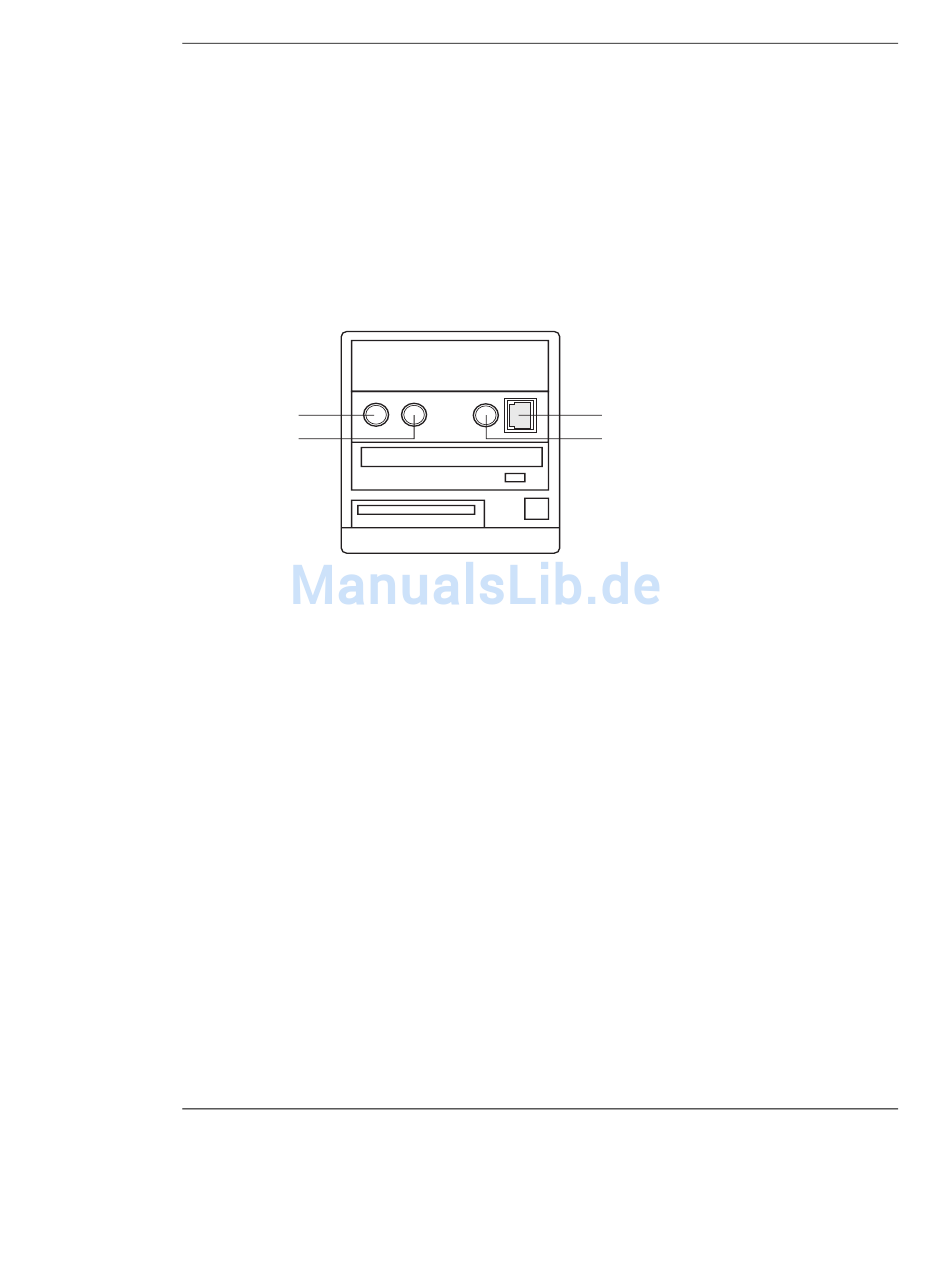

Abbildung 4-2: Anschlussbuchsen für die EKG-Kabel
1. Fußschalter (schwarz)
2. Phono (blau)
3. Internes EKG (gelb)
4. EKG (grün)

EKG Kabel

EKG Kabel EKG Kabel EKG Kabel
Das EKG-Kabel ist ein modulares Kabel, das aus vier verschiedenen
Teilen besteht. Der Hauptteil (Hauptkabel) ist ein Sammelkabel, das mit
einemEndean das System angeschlossen wird und am anderen Ende
einen Kabelteiler aufweist. Der Kabelteiler verfügt über fünf Buchsen,
von denen drei für das Vivid 3 Pro/Vivid 3 Expert Ultraschallgerät
verwendet werden.
Drei farbcodierte Elektrodenkabel werden an die.entsprechenden
farbcodierten Buchsen des Kabelteilers angeschlossen. Jedes Kabel
wird mit Hilfe einer Andruckleiste an einegeeignete Klebeelektrode
angeschlossen. Die Farbcodierung entspricht einer von zwei weltweit
gebräuchlichen Normen. Auf dem Kabelteiler sind die Farbcodes, die
Bezeichnungen und die Applikationsstellen der Elektroden für die drei
Elektrodenkabel abgebildet.
Vivid 3 Pro/Vivid 3 Expert Benutzerhandbuch
200163-108 Rev. 0
Physiologische Kurven
3
4
4-3
