Die Grundlagen: Software-Übersicht
Ein weiteres Fenster, das manchmal auf dem Bildschirm dargestellt
wird, ist das Informationsfenster. Dieses große Fenster wird dem linken
oberen Teil des Bildschirmes überlagert. Bis zu sechs Parameterfenster
und zwei Sekunden aller Echtzeitkurven werden weiterhin dargestellt.
Informationsfenster erscheinen, wenn die HILFE -Option aufgerufen
wird, sowie bei bestimmten Menüoptionen, wie GRENZWERTE. Dieses
Informationsfenster enthält Anweisungen oder andere Nicht-
Echtzeitinformationen.

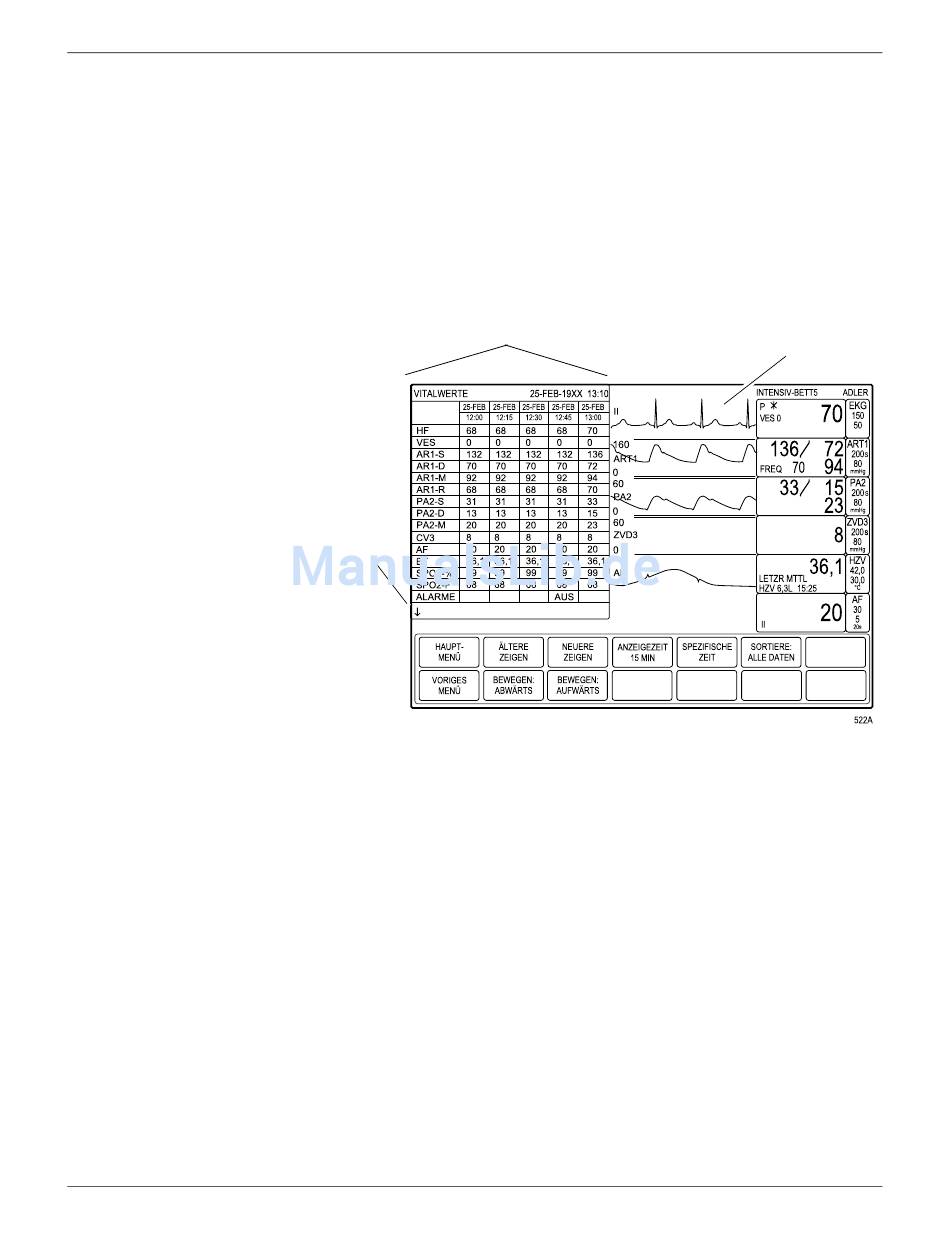

Das nachfolgende Beispiel zeigt ein Informationsfenster:
Informationsfenster
Anzeige für
weitere
Informationen
Das Vitalwerte-Informationsfenster
Manchmal enthält ein Informationsfenster eine Liste, z.B. Vitalwerte.
Das Fenster ist auf die Informationsmenge beschränkt, die auf einmal
dargestellt werden kann. Es kann vorkommen, dass weitere
Informationen zur Verfügung stehen, aber nicht gleichzeitig angezeigt
werden können. In diesen Fällen erscheint ein Pfeil am unteren Rand
des Informationsfensters (siehe folgende Abbildung).
Wenn ein Popup-Menü zusammen mit dem Fenster dargestellt wird,
müssen Sie die Trim Knob-Steuerung drehen, um die weiteren
Informationen vorbeirollen zu lassen. Wenn ein Menü gezeigt wird, wie
im obigen Beispiel, müssen Sie mit der Taste BEWEGEN: AUFWÄRTS
oder BEWEGEN: ABWÄRTS weitere Informationen sichtbar machen.
↓
Es sind weitere Informationen verfügbar. Rollen Sie abwärts
oder drücken Sie die Taste BEWEGEN: ABWÄRTS, um weitere
Informationen sichtbar zu machen.
↑↓ Sie befinden sich in der Mitte einer Liste. Rollen Sie abwärts
oder aufwärts oder verwenden Sie die Tasten BEWEGEN:
ABWÄRTS oder BEWEGEN:AUFWÄRTS, um die restlichen
Informationen darzustellen.
↑
Sie befinden sich am Ende einer Liste. Rollen Sie aufwärts oder
drücken Sie die Taste BEWEGEN: AUFWÄRTS, um weitere
Informationen sichtbar zu machen.
Dash 3000/4000 Patientenmonitor
2000966-093
Echtzeitkurven
Revision A
