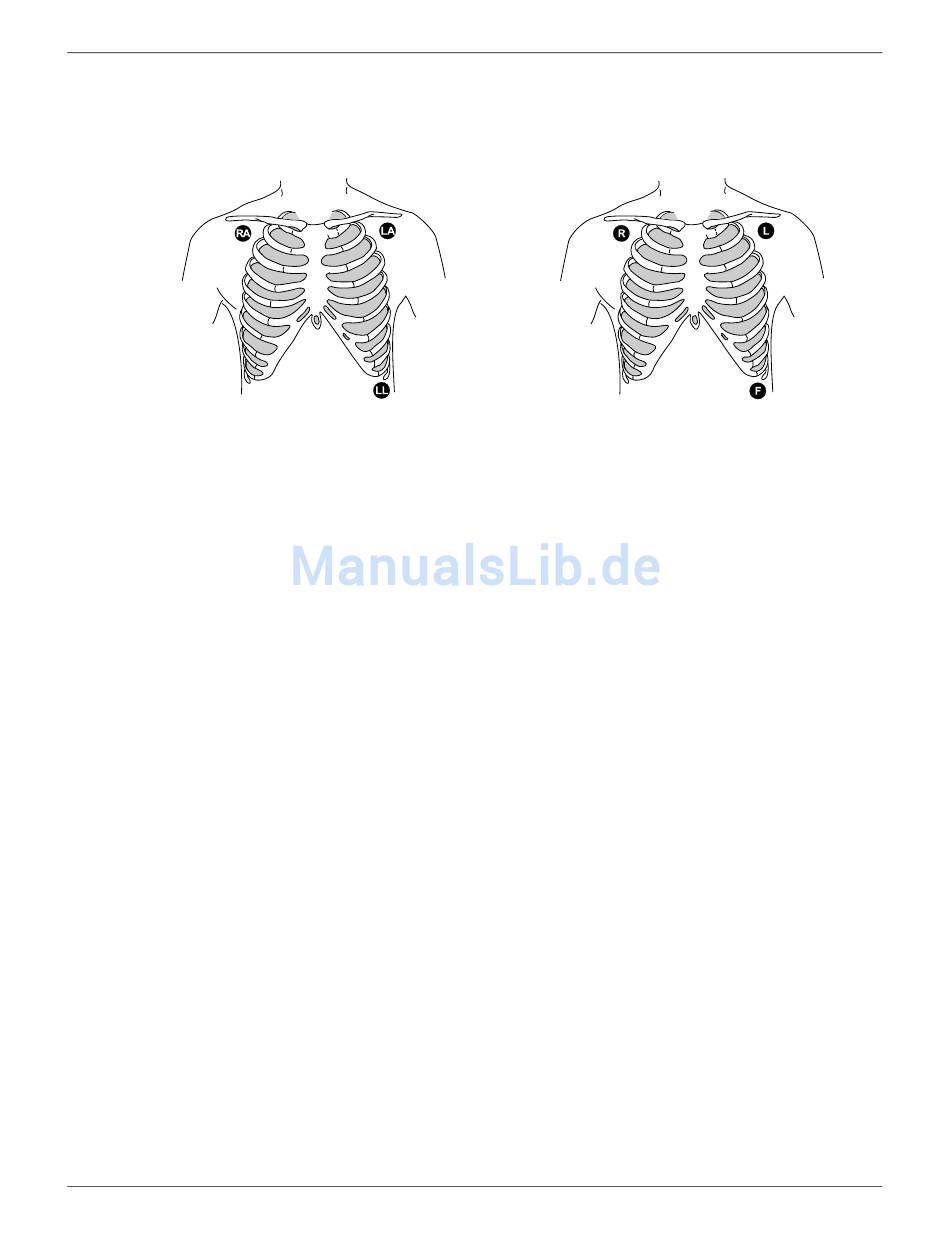

3-adrige Elektrodenplatzierung
AHA-Konfiguration
Die 3-adrige Ableitkabel-Konfiguration
11-6
EKG: Elektrodenanbringung
Wenn eine 5-adrige Elektrodenkonfiguration nicht wünschenswert ist,
kann eine 3-adrige Konfiguration verwendet werden.
644A
+,1:(,6 Die Elektrodenkonfiguration variiert mit dem verwendeten
Ableitkabelsatz. Beachten Sie die Hinweise im nachfolgenden
Abschnitt "3-adrige Ableitkabel".
Die Elektroden für den rechten und linken Arm werden direkt unter dem
rechten und linken Schlüsselbein angebracht.
Die Elektrode für das linke Bein wird auf einer muskelfreien Stelle am
unteren Rand des Rippenbogens angebracht.
Die vergossenen 3-adrigen Ableitkabelsätze können in das 5-adrige
Multi-Link Patientenkabel eingesteckt werden.
3-adriges Standardkabel (Umlaufende Referenz)
n
Wählbare Abltg I-, II- oder III-Kabel mit einer umlaufenden
Referenz (rechter Arm, linker Arm, linkes Bein)
Der Betrieb des Monitors mit diesem Standardkabel ermöglicht es
Ihnen, eine der drei Ableitungen (I, II oder III) für die Überwachung zu
wählen.
Wenn Sie die standardmäßige 3-adrige Konfiguration verwenden,
ergeben sich die nachfolgenden Betriebsbedingungen:
n
ANALYSE schaltet automatisch auf die Einzelableitungsanalyse.
Falls der Versuch unternommen wird, auf die
Mehrableitungsanalyse umzuschalten, erscheint kurz die Meldung
MIT 3-ADR-KABEL KEINE AUSWERTUNG VON MEHRFACH-
ABLTG MÖGLICH und es erfolgt keine Änderung.
n
Die Auswahlen von ANZEIGEN: ABLTG sind beschränkt auf I, II
und III.
n
Eventuell vorhandene Optionen, die mehr als eine EKG-
Ableitungsauswahl erlauben, werden nicht zugelassen. Es erscheint
eine kurze Meldezeile, die dies mitteilt.
n
Die Atmung kann über die Ableitungen I oder II überwacht werden.
Dies ist nicht von der dargestellten Ableitung abhängig.
Dash 3000/4000 Patientenmonitor
2000966-093
645A
IEC-Konfiguration
Revision A
