Einleitung
Revision A
Atmung: Einleitung
Die Atmungsüberwachung kann mit jedem EKG-Kabel durchgeführt
werden. Beachten Sie die Einzelheiten zur Patientenvorbereitung und
der Elektrodenplatzierung im EKG-Kapitel.
In diesem Kapitel finden Sie Richtlinien zur Anpassung der
Atmungskonfiguration und zur Problemlösung. Die nachfolgende

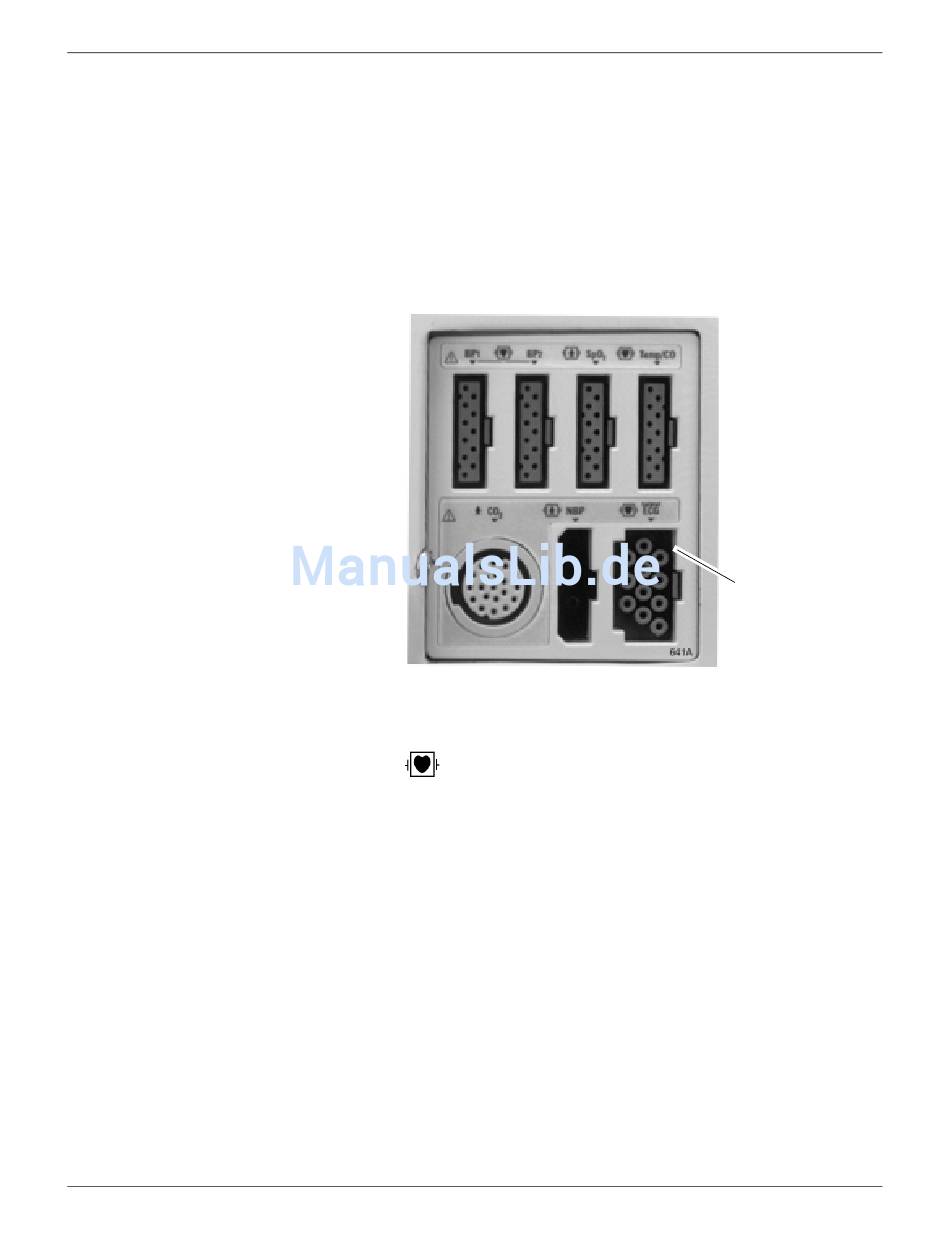

Abbildung zeigt, wo sich der Anschluss für die Impedanz-
Atmungsüberwachung auf der Frontplatte des Monitors befindet.
EKG/RESP-Kabelanschluss
+,1:(,6 Der Signaleingang ist hoch-isoliert und defibrillatorsicher
(
).
Der isolierte Eingang gewährleistet die Patientensicherheit und
schützt das Gerät während der Defibrillation und bei der
Elektrochirurgie.
+,1:(,6 Die Atmungsüberwachung wird durch die Verwendung der
ESU-EKG-Filter nicht nachteilig beeinflusst.
Dash 3000/4000 Patientenmonitor
2000966-093
EKG/Resp-
Kabelanschluss
16-3
