Bedienungsanleitung | VLT® Refrigeration Drive FC 103
Tabelle 19: LCP-Bedientasten und Quittieren (Reset)
ID Taste Funktion
E1 [Hand On] Startet den Frequenzumrichter im Handbetrieb. Ein externes Stoppsignal über Steuersignale oder serielle Kom-
munikation hebt den Handbetrieb [Hand On] auf.
E2 Aus Stoppt den angeschlossenen Motor, schaltet jedoch nicht die Spannungsversorgung zum Frequenzumrichter
ab.
E3 Reset Dient dazu, den Frequenzumrichter nach Behebung eines Fehlers manuell zurückzusetzen.
E4 Auto On Schaltet das System in den Fernbetrieb um, sodass es auf einen externen Startbefehl durch Steuerklemmen oder
serielle Kommunikation reagieren kann.

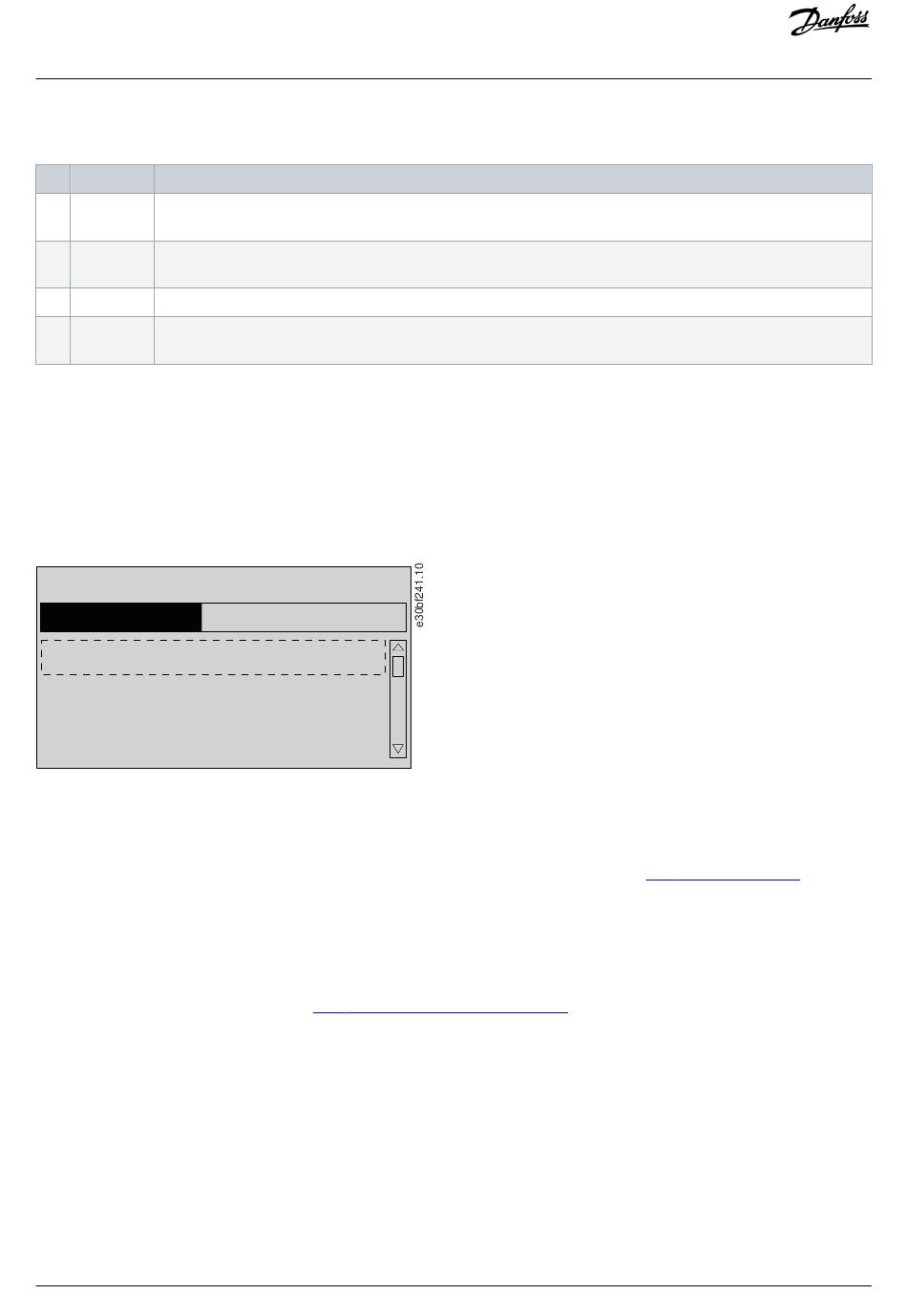

3.6.4 LCP-Menü
Quick-Menüs
Der Quick-Menü-Modus zeigt eine Liste der Menüs, die zur Konfiguration und Bedienung des Frequenzumrichters verwendet werden.
Wählen Sie durch Drücken der Taste [Quick Menu] den Quick-Menü-Modus aus. Die resultierende Anzeige wird auf dem Display des
LCP angezeigt.
0.0%
Quick Menus
Q1 My Personal Menu
Q2 Quick Setup
Q3 Function Setups
Q4 Smart Start
Abbildung 10: Quick-Menü-Ansicht
Q1 Benutzer-Menü
Das Benutzer-Menü wird verwendet, um festzulegen, was im Displaybereich angezeigt wird. Siehe
Menü kann bis zu 50 vorprogrammierte Parameter anzeigen. Diese 50 Parameter werden manuell über Parameter 0-25 Benutzer-Menü
eingegeben.
Q2 Inbetriebnahme-Menü
Die Parameter in Q2 Inbetriebnahme enthalten grundlegende System- und Motordaten, die immer für die Konfiguration des
Frequenzumrichters benötigt werden. Siehe
Q3 Funktionssätze
Die Parameter in Q3 Funktionssätze enthalten Daten für Lüfter-, Kompressor- und Pumpenfunktionen. Dieses Menü umfasst auch
Parameter für die LCP-Anzeige, digitale Festdrehzahlen, Skalierung von Analogsollwerten sowie Einzel- und Mehrzonenanwendungen
mit PID-Regelung.
32 | Danfoss A/S © 2018.10
0.00
1(1)
7.2.4 Eingeben von Systeminformationen
Produktübersicht

3.6.3 Bedieneinheit

für die Inbetriebnahmeverfahren.
AQ123456789012de-000101 / 130R0881
(LCP). Dieses
