7 Beispiele für typische Verdrahtung
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schaltereinstellungen für die analogen
Klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt.
HINWEIS
7 7
Wenn der Frequenzumrichter nicht mit der Funktion Safe
Torque Off (STO) betrieben wird, benötigen Sie
Drahtbrücken zwischen Klemme 12 (oder 13) und
Klemme 37, damit der Frequenzumrichter mit den
Werkseinstellungen arbeitet.

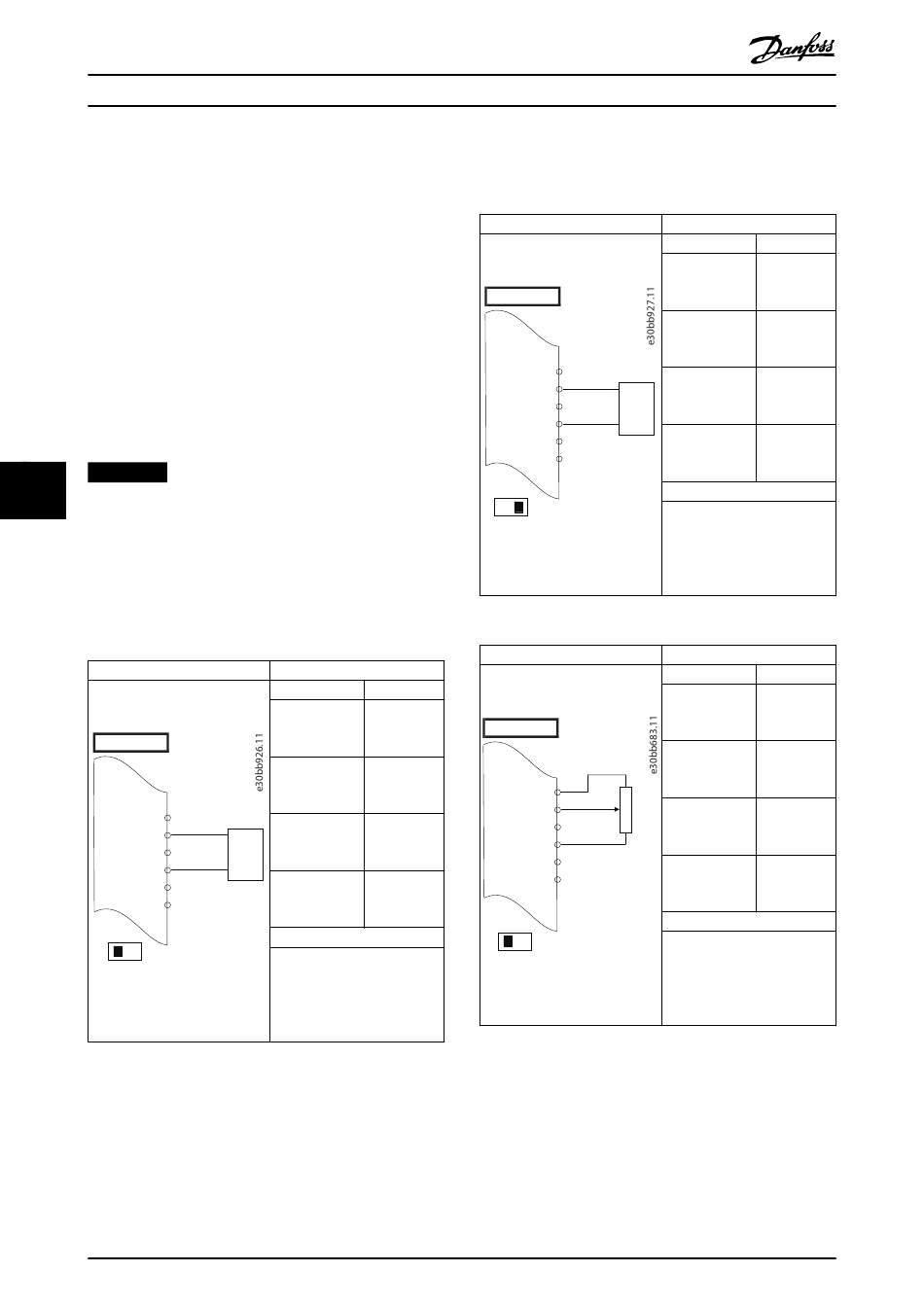

7.1 Verkabelung für Drehzahlregelung
ohne Rückführung
FC
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 7.1 Analoger Drehzahlsollwert (Spannung)
56
®
VLT AutomationDrive FC 302
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V*
Klemme 53 Skal.
Min.Spannung
Parameter 6-11 10 V*
Klemme 53 Skal.
Max.Spannung
Parameter 6-14
+
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 50 Hz
-
0 – 10 V
Klemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
Voraussetzungen sind 0-V-DC-
Eingang = Frequenz von 0 Hz
und 10-V-DC-Eingang =
Frequenz von 50 Hz.
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
FC
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 7.2 Analoger Drehzahlsollwert (Strom)
FC
+10 V 50
A IN
53
0 Hz
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 7.3 Drehzahlsollwert (Verwendung eines manuellen
Potenziometers)
Parameter
Funktion Einstellung
Parameter 6-12 4 mA*
Klemme 53 Skal.
Min.Strom
Parameter 6-13 20 mA*
Klemme 53 Skal.
Max.Strom
Parameter 6-14
+
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 50 Hz
-
4 - 20mA
Klemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
Voraussetzungen sind 4-mA-
Eingang = Frequenz von 0 Hz
und 20-mA-Eingang =
Frequenz von 50 Hz.
Parameter
Funktion Einstellung
Parameter 6-12 4 mA*
Klemme 53 Skal.
Min.Strom
Parameter 6-13 20 mA*
Klemme 53 Skal.
Max.Strom
Parameter 6-14
≈ 5kΩ
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 50 Hz
Klemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
Voraussetzungen sind 0-V-DC-
Eingang = Frequenz von 0
U/min und 10-V-DC-Eingang =
Frequenz von 1500 U/min.
