7 Beispiele für die Anwendungskonfiguration
7.1 Einführung
HINWEIS
Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schalteinstellungen für die analogen
Klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt
Supply
Reference
Night setback
PT 1000 inputs
(optional)
Alarms

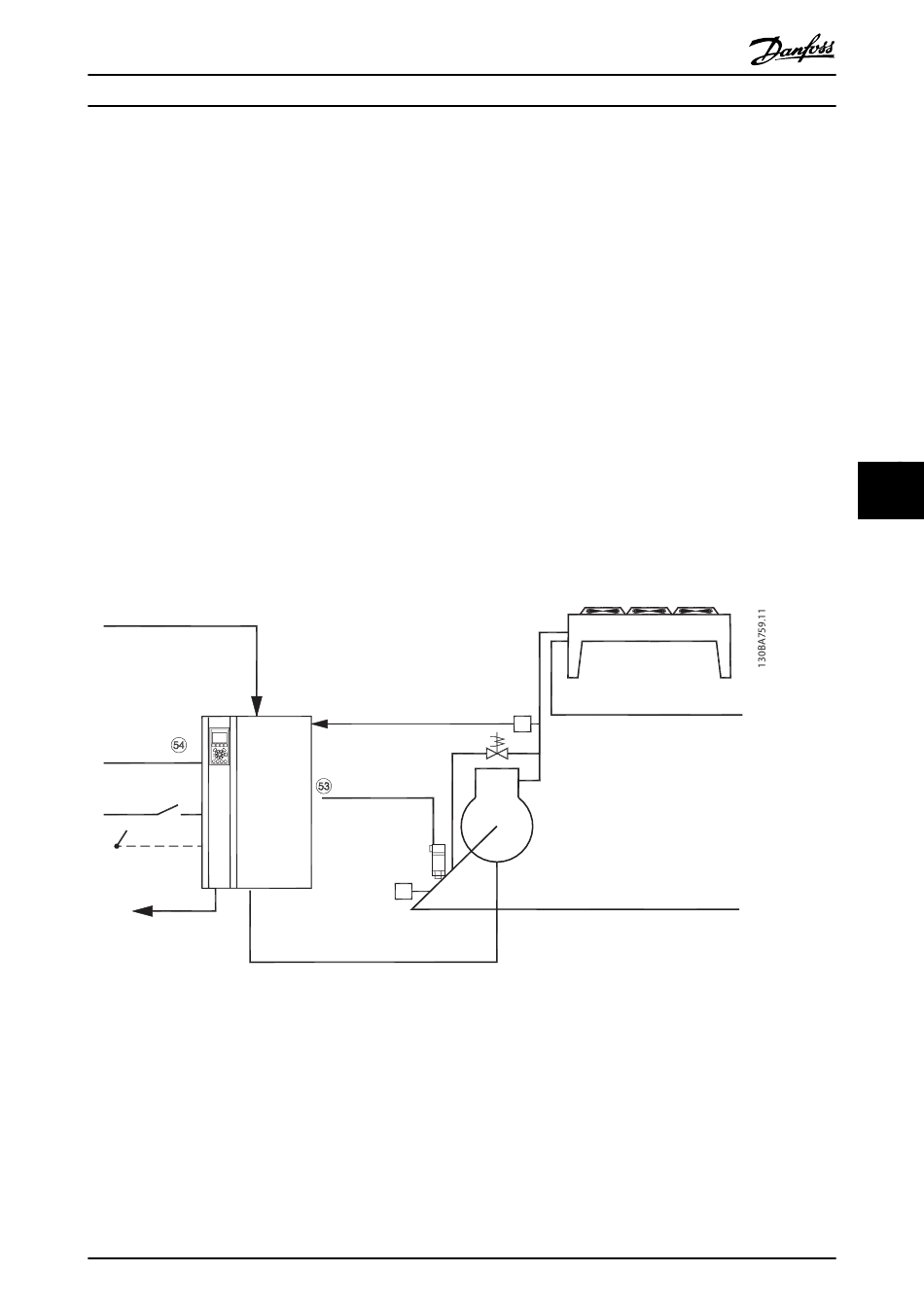

Abbildung 7.1 Standardzeichnung eines „Verdichters mit interner Regelung"
Eingaben im Assistent:
•
Bypass-Ventil
•
Recyclingzeit (Start bis Start)
•
Min. Hz
•
Max. Hz
•
Sollwert
•
Zu-/Abschaltung
•
400/230 V AC
VLT® Refrigeration Drive 1,1-90 kW Produkthandbuch
-1/12 Bar
Refrigerant Rxxx
Feedback
4-20 mA
0-10 V
P
®
MG16E103 - VLT ist eine eingetragene Marke von Danfoss
7.2 Beispiele für die Konfiguration

7.2.1 Verdichter

Der Assistent führt Sie durch die Einrichtung eines
Kälteverdichters, indem er Sie auffordert, Daten über den
Verdichter und die Kälteanlage einzugeben, in dem der
Frequenzumrichter betrieben wird. Alle Begriffe und
Einheiten im Assistent sind in der Kältetechnik
gebräuchlich, daher können Sie die Einrichtung in 10-15
einfachen Schritten mit nur zwei Tasten des LCP
abschließen.
P
•
A
•
UPM
7 7
