Bedienungsanleitung | VLT® Refrigeration Drive FC 103
Über die Steckdose können Messgeräte, andere elektrische Geräte oder ein Computer versorgt werden. Der Steckdosentyp ist CEE 7/3
(„Schuko", Typ F) oder NEMA 5-15 geerdet (Typ B). Die Standardspannung beträgt 230 V AC (IEC-Variante) bzw. 115 V AC (UL-Variante).
Bei Verwendung einer externen Versorgung beträgt die maximale Ausgangsleistung 450 VA (IEC-Variante) bzw. 230 VA (UL-Variante).
Bei Verwendung einer Transformatorversorgung beträgt die maximale Ausgangsleistung bei beiden Varianten 200 VA.
-FCC
-XD1
L
1
2 A

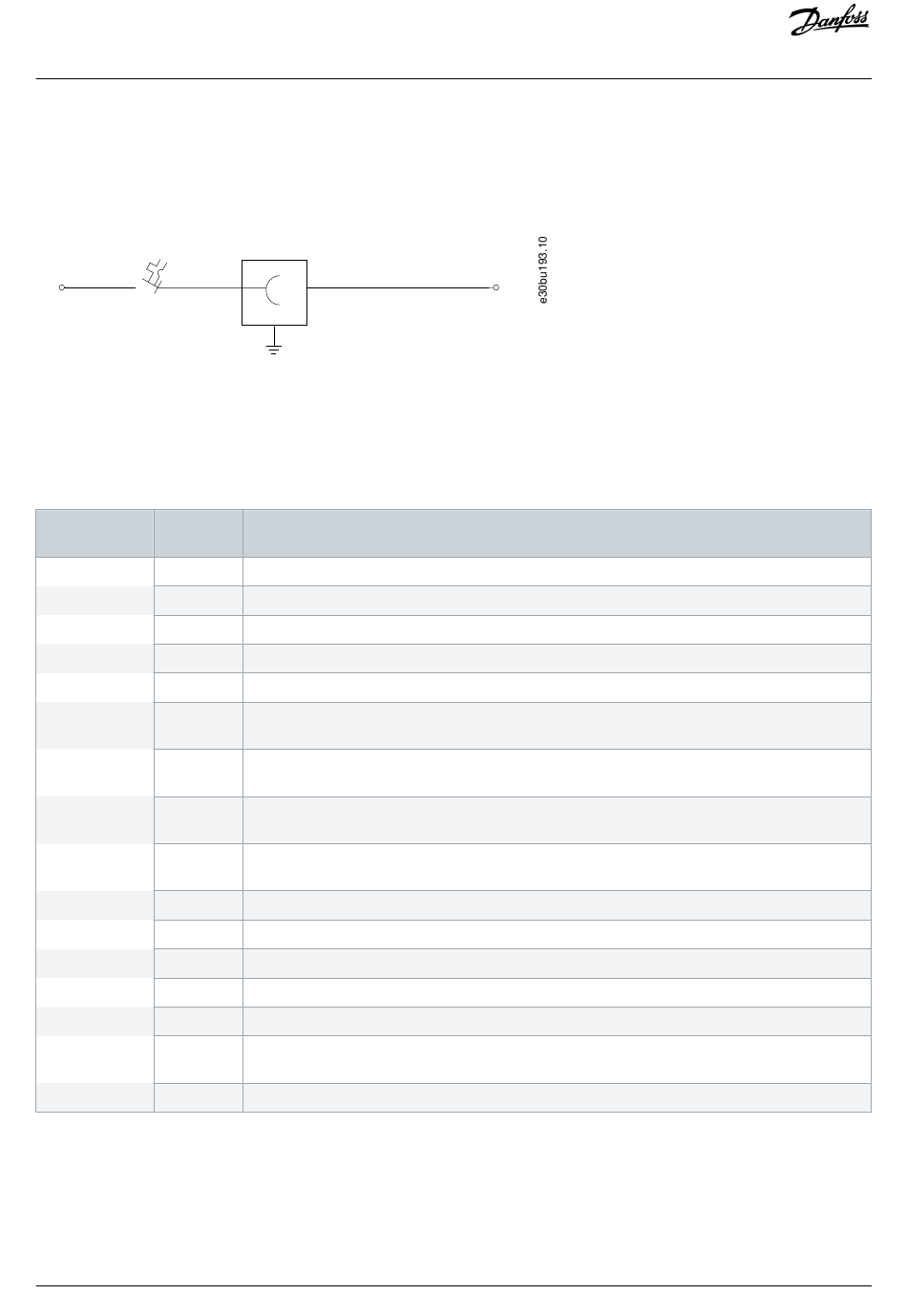

Abbildung 45: Klemmen der Steckdose für Verbraucher
5.7.6.5 Erweiterte I/O-Klemmen
Tabelle 37: Funktionserweiterung-Optionscodes
Zeichenposi- Option-
tion scode
23–24 A2
AA
AE
AF
AG
AH
AI
AJ
AK
AP
AQ
AR
AS
AT
AU
AV
Die erweiterte I/O-Klemmenoption beinhaltet 25 Steuerklemmen (-XDW) im Steuerfach zur kundenseitigen Verwendung. Wenn der
schaltschrankbasierte Frequenzumrichter mit einer beliebigen Option C1-Karte konfiguriert ist, wird der Klemmenblock -XDW für die
Verdrahtung der Option C1-Karte verwendet.
Danfoss A/S © 2018.10
-XD10
Beschreibung
Erweiterte I/O-Klemmen
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Schaltschrankheizung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Motorheizungssteuerung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Isolationsüberwachung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Schaltschrankheizung + Motorhei-
zungssteuerung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Schaltschrankheizung + Isolation-
süberwachung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Motorheizungssteuerung + Isola-
tionsüberwachung
Steckdose + Schaltschrankleuchte + erweiterte I/O-Klemmen + Schaltschrankheizung + Motorhei-
zungssteuerung + Isolationsüberwachung
Erweiterte I/O-Klemmen + Schaltschrankheizung
Erweiterte I/O-Klemmen + Motorheizungssteuerung
Erweiterte I/O-Klemmen + Isolationsüberwachung
Erweiterte I/O-Klemmen + Schaltschrankheizung + Motorheizungssteuerung
Erweiterte I/O-Klemmen + Schaltschrankheizung + Isolationsüberwachung
Erweiterte I/O-Klemmen + Schaltschrankheizung + Motorheizungssteuerung + Isolationsüberwa-
chung
Erweiterte I/O-Klemmen + Motorheizungssteuerung + Isolationsüberwachung
-XD1
N
AQ123456789012de-000101 / 130R0881| 79
Elektrische Installation
