4.11.2 Installation des Frequenzumrichters mit Rückkanalkühloption
Vorgehensweise
1. Wählen Sie einen Bereich aus, in dem der Schaltschrank installiert werden soll. Installieren Sie den Schaltschrank nicht in einem
luftdichten Raum. Der Frequenzumrichter nimmt ca. 5–10 % der Einlassluft über die Front des Schaltschranks auf.
2. Messen Sie die Kanalöffnungen auf der Rückseite der Schränke und schaffen Sie entsprechende Öffnungen in der Wand, wo sich
der Schaltschrank befinden wird.
3. Wenn der schaltschrankbasierte Frequenzumrichter mit einer Schaltschrankheizung konfiguriert ist, schließen Sie das
Versorgungskabel der Schaltschrankheizung an die richtigen Klemmen im Steuerfach an. Siehe
Innenraums.
4. Bewegen Sie den Schaltschrank in Wandnähe und richten Sie die Schaltschrankkanäle an den Öffnungen in der Wand aus.
5. Achten Sie auf eine luftdichte Abdichtung zwischen Kanal und Wandöffnung.
Beispiel:

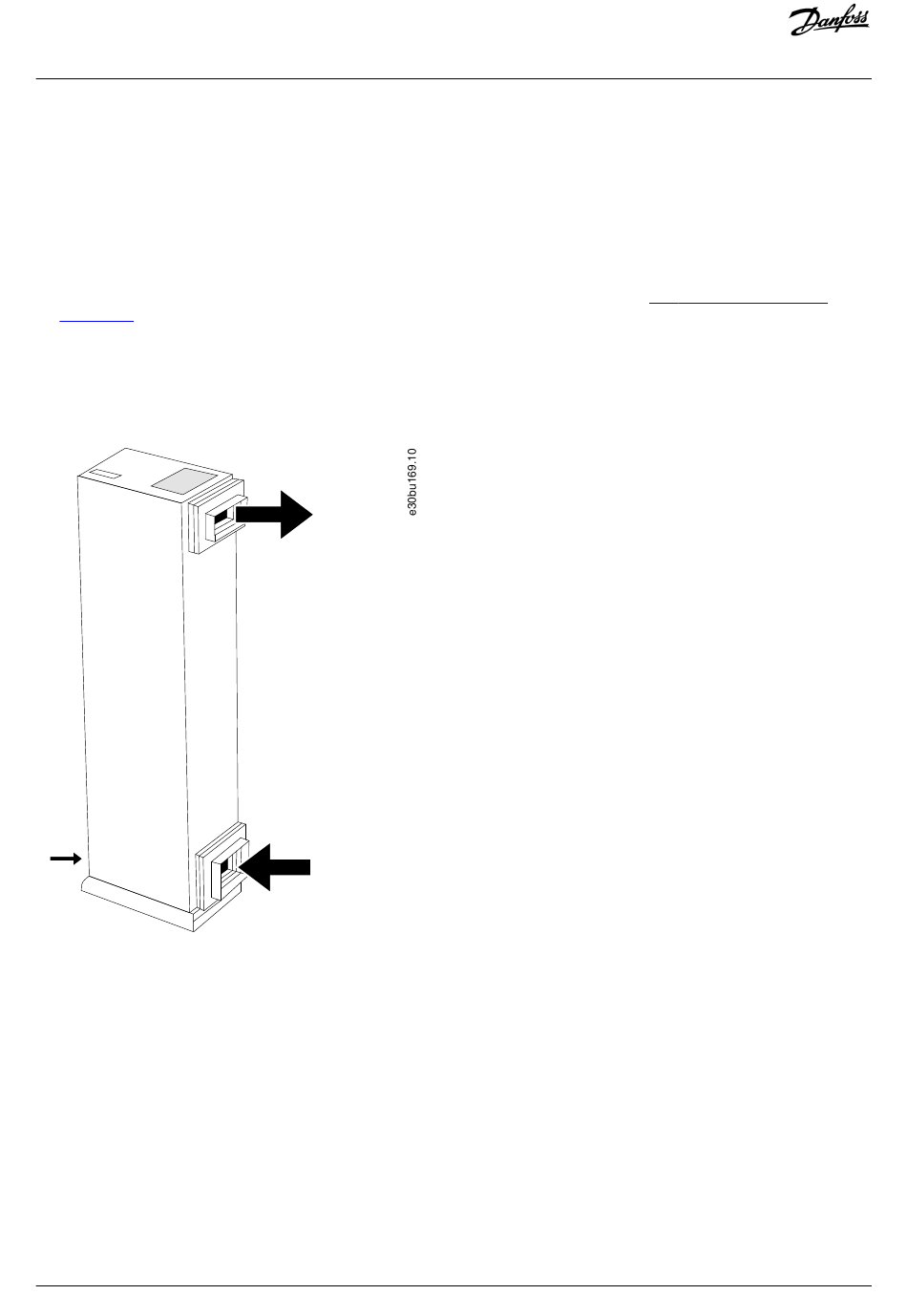

Abbildung 18: Luftzirkulation im Schaltschrank mit Rückkanaloption (Kanaladapterflansche nicht mit Option geliefert)

4.11.3 Befestigung des Schaltschranks am Boden

Context:
Es gibt drei Möglichkeiten, den Schaltschrank am Boden zu befestigen:
