Bedienungsanleitung | VLT® Refrigeration Drive FC 103

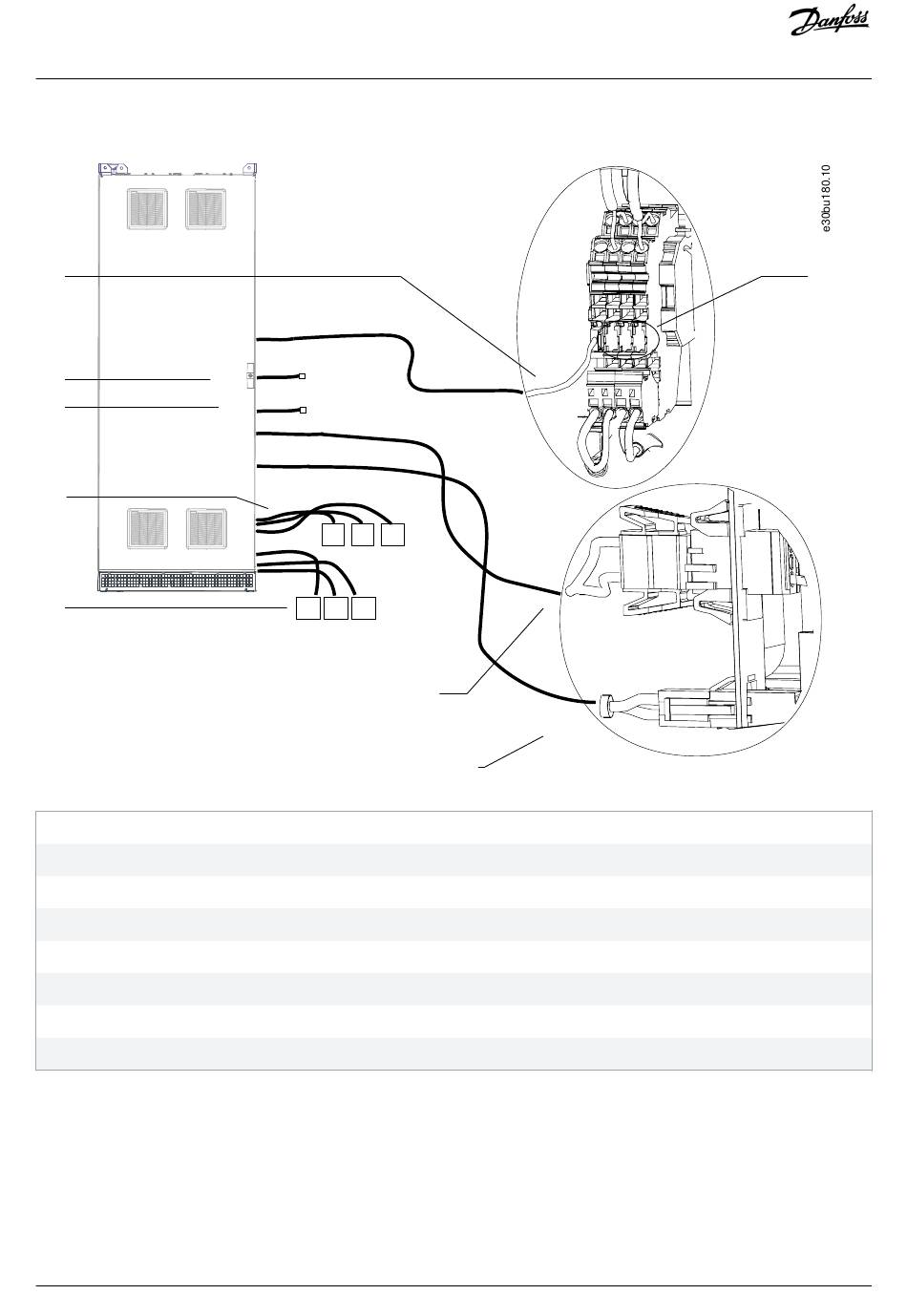

5.6.3 E5h-Kabelbaum

1
2
3
4
5
1 Kabelbaum für thermischen Schutz an Eingangsleistungs-Optionsschrank
2 Versorgungskabelbaum für PHF-Schütz 1 an Eingangsleistungs-Optionsschrank (nur mit PHF-Option)
3 Versorgungskabelbaum für PHF-Schütz 2 an Eingangsleistungs-Optionsschrank (nur mit PHF-Option)
4 Eingangsklemmenkabel (R/S/T) an Netzklemmen (R/S/T) im Eingangsleistungs-Optionsschrank
5 Ausgangsklemmenkabel (L1R/L2S/L3T) an Netzklemmen (R/S/T) im Frequenzumrichter-Schaltschrank
6 Zwischenkreiskabelbaum an Lüfterversorgung in Eingangsleistungs-Optionsschrank
7 Versorgungskabelbaum für Schaltschrankheizung an Eingangsleistungs-Optionsschrank
8 Zusätzliche Klemmenanschlüsse
Abbildung 28:
Elektrische Anschlüsse bei Teillieferung (Eingangsfilterschrank)
58 | Danfoss A/S © 2018.10
-XD4.3
-XD4.4
R
T
S
L3T
L1R
L2S
6
7
-XD11.3
-XDL.1
-XD4.1
AQ123456789012de-000101 / 130R0881
Elektrische Installation
8
