Bedienungsanleitung | VLT® Refrigeration Drive FC 103
8.1.6 Anschlusskonfiguration: Start/Stopp

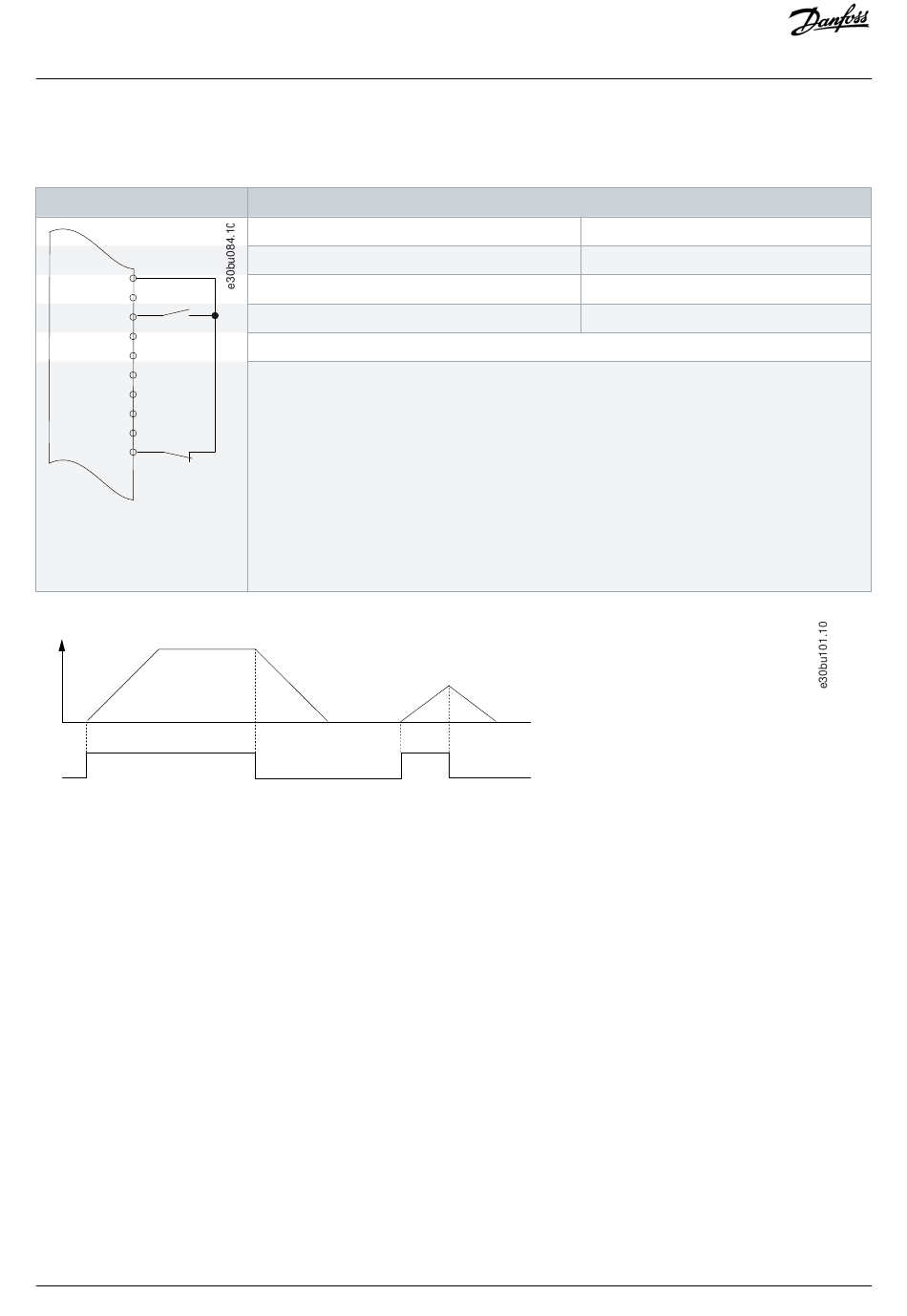

Tabelle 61: Anschlusskonfiguration für Start-/Stopp-Befehl mit der Option Safe Torque Off
+24 V
XD2.10
+24 V
XD2.11
D IN
XD2.12
D IN
XD2.13
COM
XD2.18
D IN
XD2.14
D IN
XD2.15
D IN
XD2.16
D IN
XD2.17
D IN
XD2.19
Speed
Start/Stop (XD2.12)
Abbildung 61:
Anschlusskonfiguration für Start-/Stopp-Befehl mit Safe Torque Off
120 | Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 5-10 Klemme 18 Digitaleingang
Parameter 5-12 Klemme 27 Digitaleingang
Parameter 5-19 Klemme 37 Sicherer Stopp
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme 27 Digitaleingang auf [0] Ohne Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme XD2.14 benötigt.
DIN 37 ist eine Option.
Klemme 18 im Parametertitel entspricht Klemme XD2.12 im Steuerfach.
Klemme 27 im Parametertitel entspricht Klemme XD2.14 im Steuerfach.
Klemme 37 im Parametertitel entspricht Klemme XD2.19 im Steuerfach.
Beispiele für Anschlusskonfigurationen
Einstellung
[Start]*
[0] Ohne Funktion
[1] S.Stopp/Alarm
AQ123456789012de-000101 / 130R0881
