Bedienungsanleitung | VLT® Refrigeration Drive FC 103
1
2
3
-XD11.1
4
-XD4.1
1 Zusätzliche Klemmenanschlüsse
2 Kabelbaum für thermischen Schutz an Frequenzumrichter-Schaltschrank
3 Zwischenkreiskabelbaum an Lüfterversorgung in Frequenzumrichter-Schaltschrank
4 Schaltschrankheizungs-Versorgungskabelbaum an Frequenzumrichter-Schaltschrank
5 Motorkabel (U/V/W) an Motorklemmen (U/V/W) in Frequenzumrichter-Schaltschrank

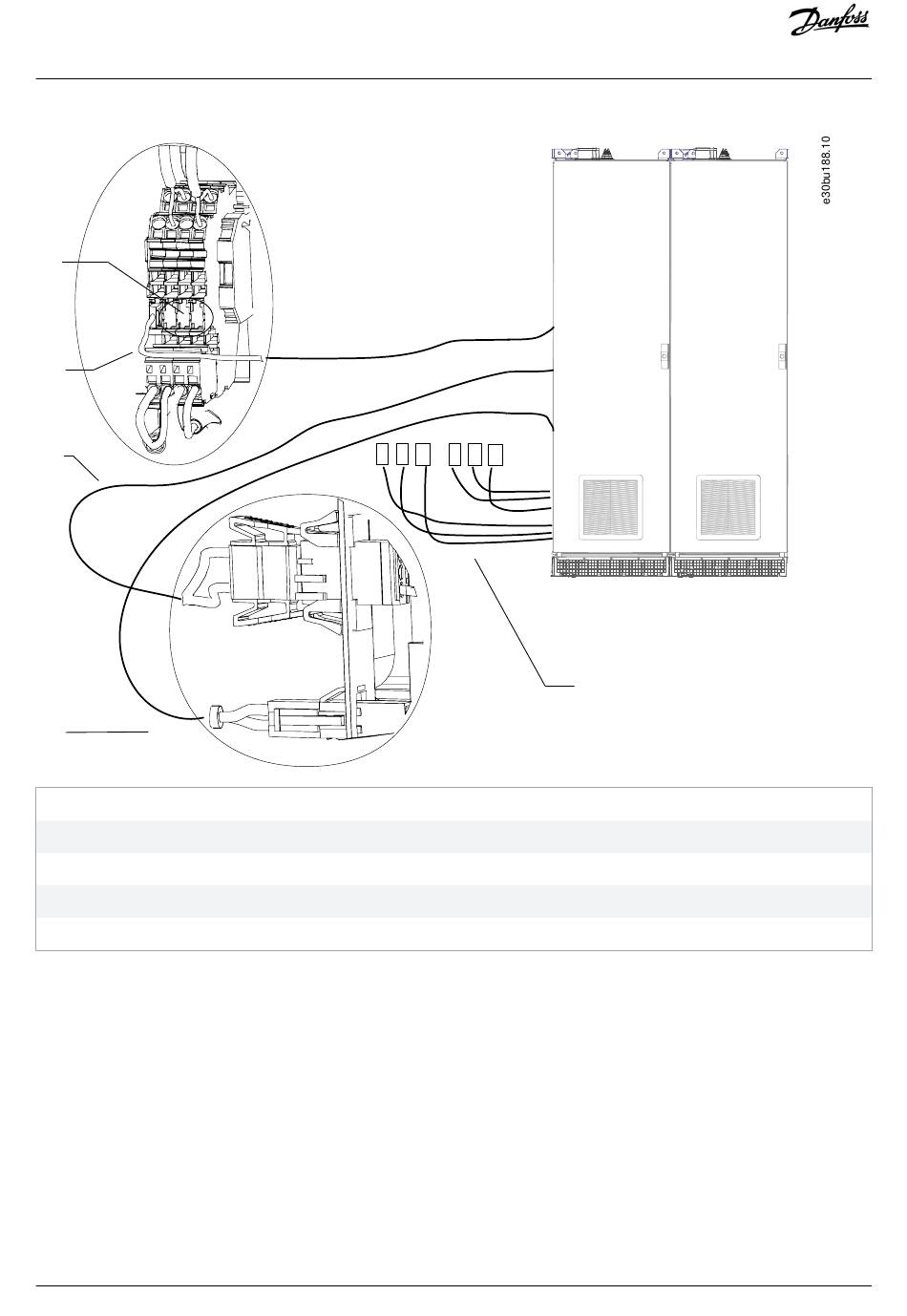

Abbildung 37:
Elektrische Anschlüsse bei Teillieferung (E5h/E6h-Sinusfiltergehäuse)
Danfoss A/S © 2018.10
-XDL.1
U
V
W
U
V
W
5
AQ123456789012de-000101 / 130R0881| 67
Elektrische Installation
