Bedienungsanleitung | VLT® Refrigeration Drive FC 103
1
2
3
4
1 Zusätzliche Klemmenanschlüsse
2 Kabelbaum für thermischen Schutz an Frequenzumrichter-Schaltschrank
3 Zwischenkreiskabelbaum an Lüfterversorgung in Frequenzumrichter-Schaltschrank
4 Schaltschrankheizungs-Versorgungskabelbaum an Frequenzumrichter-Schaltschrank
5 Motorkabel (U/V/W) an Motorklemmen (U/V/W) in Frequenzumrichter-Schaltschrank

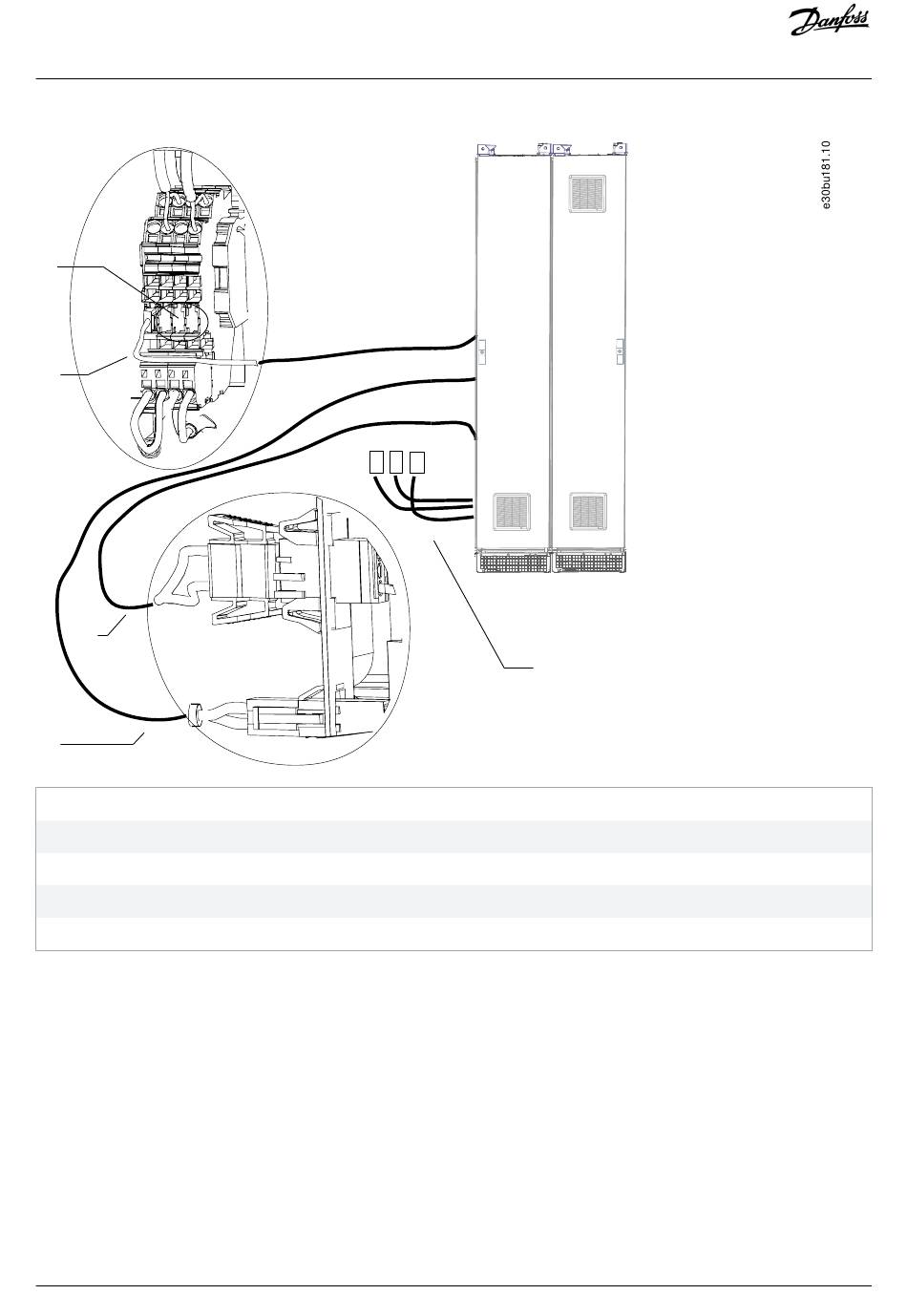

Abbildung 35:
Elektrische Anschlüsse bei Teillieferung (dU/dt-Schrank + Schaltschrank mit Zugang von oben)
Danfoss A/S © 2018.10
-XD11.1
-XD4.1
-XDL.1
U
V
W
Elektrische Installation
5
AQ123456789012de-000101 / 130R0881| 65
