Bedienungsanleitung | VLT® Refrigeration Drive FC 103
9 Typenschild
Abbildung 8: Außentür des Steuerfachs (abgebildet mit allen Optionen)

3.6.3 Bedieneinheit (LCP)

Status
A1.1
0.00 A
0 RPM
A1.2
0.0 Hz
Off Remote
B1
Quick
Status
Menu
B2
C1
On
D1
Warn.
D2
Alarm
D3
Hand
E1
Off
On
E2

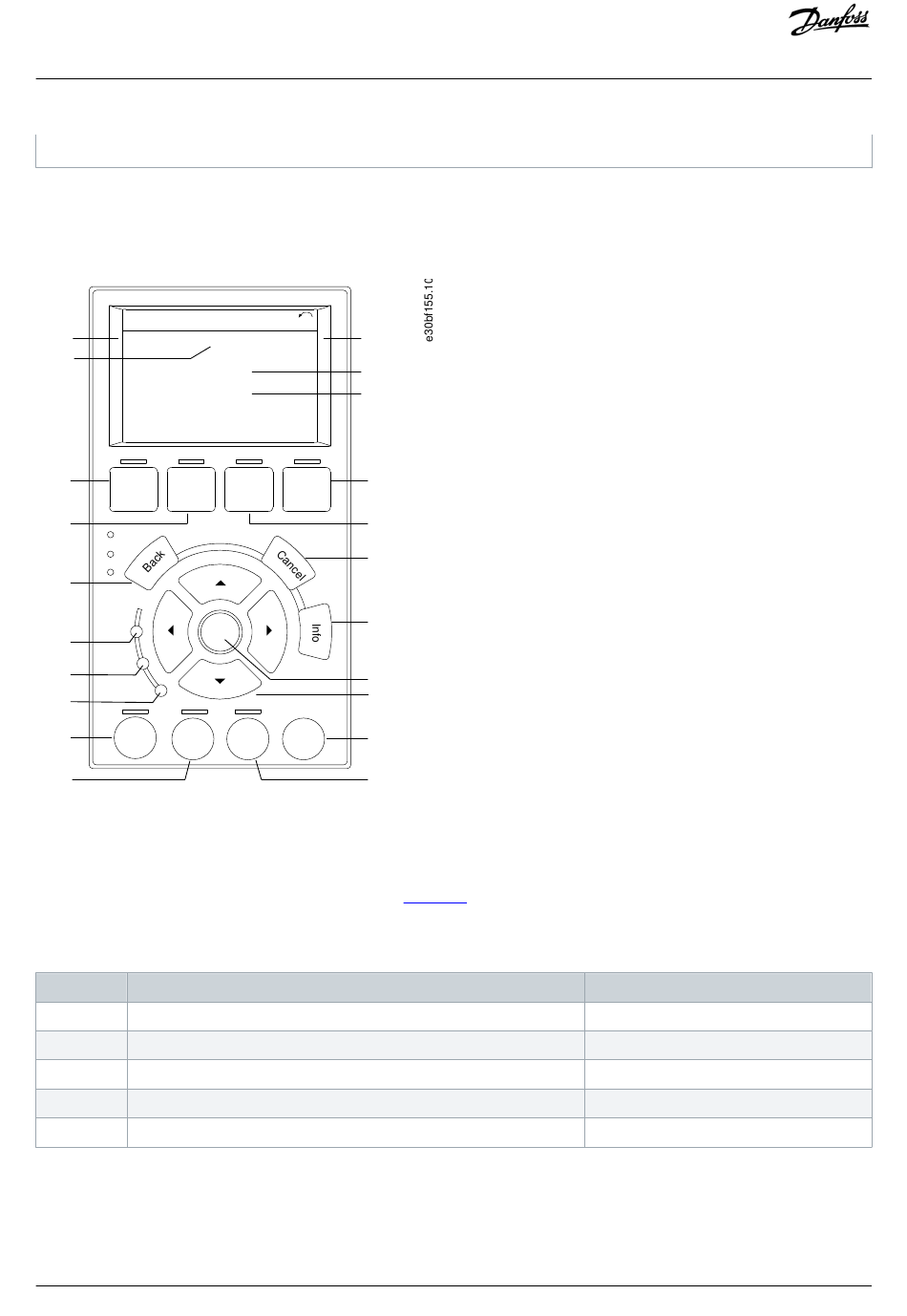

Abbildung 9: Grafisches LCP-Bedienteil
A. Displaybereich
Mit jeder Displayanzeige ist ein Parameter verknüpft. Siehe
Anwendungen anpassen. Siehe Benutzer-Menü im Abschnitt „LCP-Menü".
Tabelle 15: LCP-Displaybereich
ID Parameter
A1.1 Parameter 0-20 Displayzeile 1.1 klein
A1.2 Parameter 0-21 Displayzeile 1.2 klein
A1.3 Parameter 0-22 Displayzeile 1.3 klein
A2 Parameter 0-23 Displayzeile 2 groß
A3 Parameter 0-24 Displayzeile 3 groß
30 | Danfoss A/S © 2018.10
1(1)
A1.3
0.00 kW
A2
0.0 %
A3
Stop
B4
Main Alarm
Menu Log
B3
C2
C3
OK
C4
C5
Auto
E3
Reset
On
E4
Tabelle 15. Sie können die am LCP angezeigten Informationen an spezielle
Produktübersicht
Werkseinstellung
Sollwertdrehzahl [%]
Motorstrom [A]
Leistung [kW]
Frequenz [Hz]
kWh-Zähler
