Bedienungsanleitung | VLT® Refrigeration Drive FC 103
Die Motorheizungsoption bietet die Möglichkeit, die Versorgung für die Antikondensationsheizung des Motors zu steuern. Die externe
24 V DC-Versorgung wird im unteren Bereich des Schaltschranks an Klemme -XD1.1 angeschlossen. Wenn sich der Frequenzumrichter
nicht im Betriebszustand befindet, ändert das Steuerrelais +QAM die externe Versorgung der Ausgangsklemmen (-XDN). Wenn sich
der Frequenzumrichter im Betriebszustand befindet, trennt das Steuerrelais die externe Versorgung zur Motorheizung. Die Funktion
wird deaktiviert, wenn MCB –FCN geöffnet ist.
-FCE
-XD1
L
1
6 A

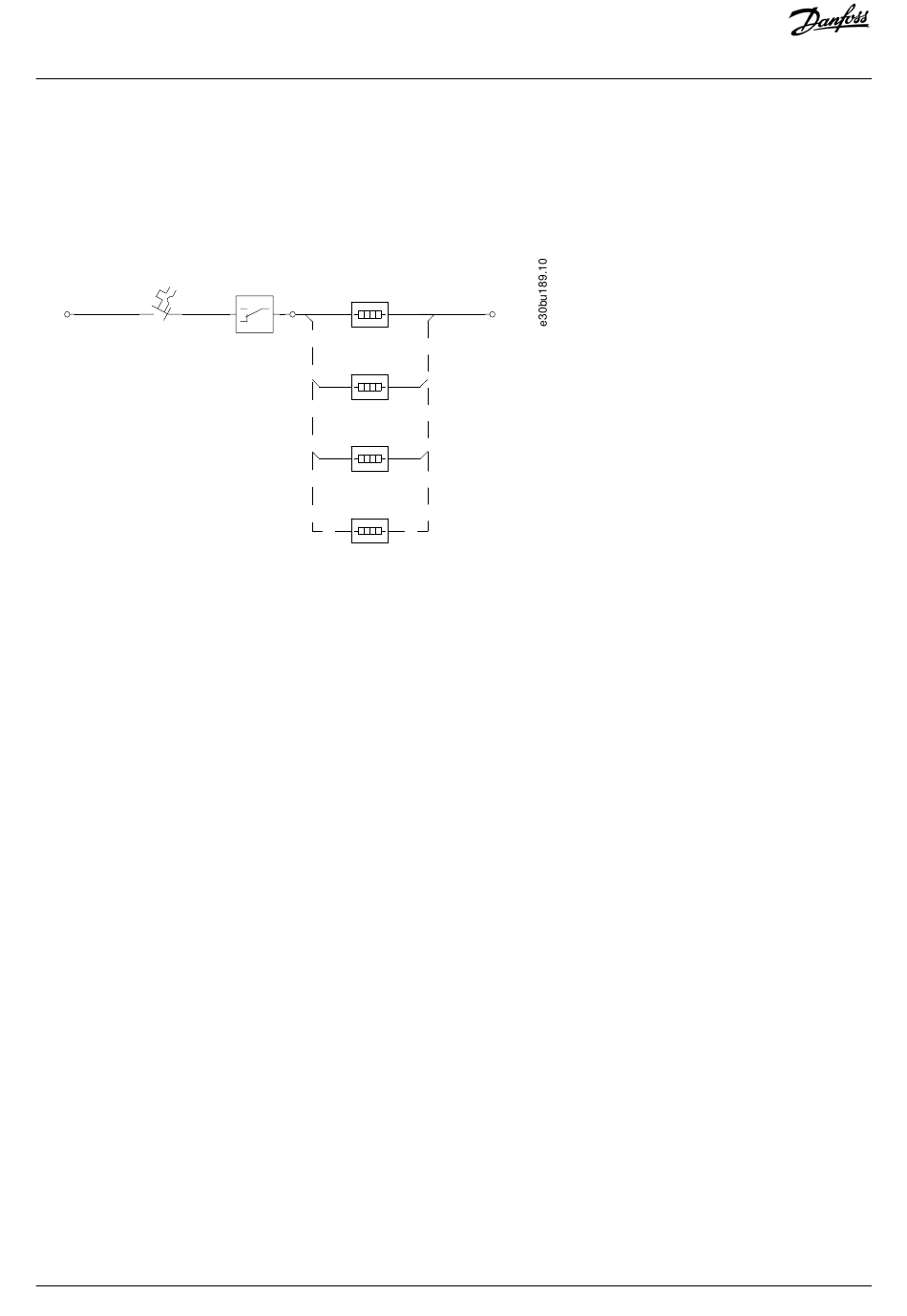

Abbildung 47:
Motorheizungssteuerung (Heizungselement nicht enthalten)
82 | Danfoss A/S © 2018.10
-QAM
-EB1.1
-XD4
-EB1.2
-EB1.3
-EB1.4
-XD4
N
Elektrische Installation
AQ123456789012de-000101 / 130R0881
