Bedienungsanleitung | VLT® Refrigeration Drive FC 103

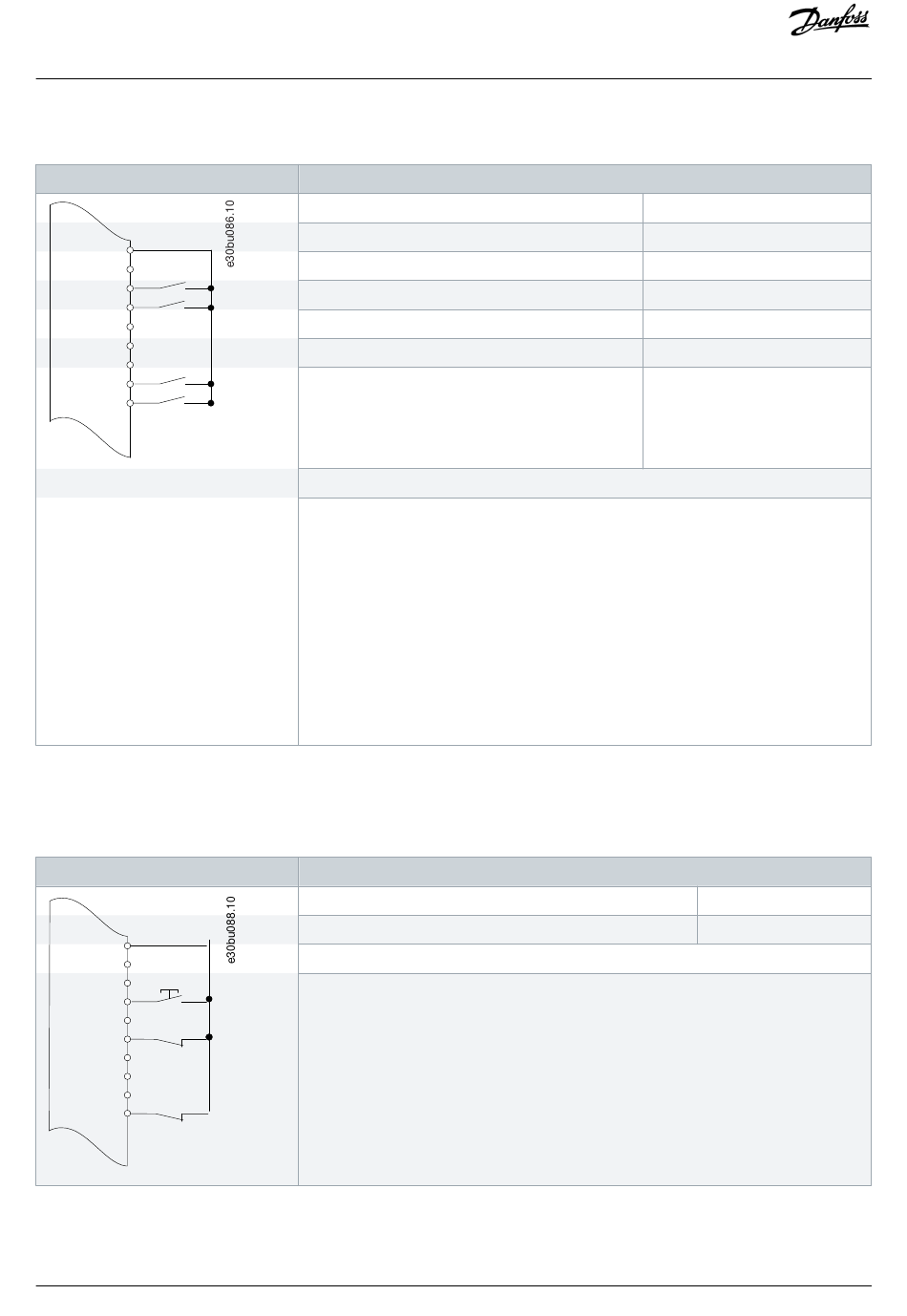

Tabelle 63: Anschlusskonfiguration für Start/Stopp mit Reversierung und 4 Festdrehzahlen
+24 V XD2.10
+24 V XD2.11
D IN XD2.12
D IN XD2.13
COM XD2.18
D IN XD2.14
D IN XD2.15
D IN XD2.16
D IN XD2.17

8.1.7 Anschlusskonfiguration: Externe Alarmquittierung

Tabelle 64: Anschlusskonfiguration für externe Alarmquittierung
+24 V XD2.10
+24 V XD2.11
D IN XD2.12
D IN XD2.13
COM XD2.18
D IN XD2.14
D IN XD2.15
D IN XD2.16
D IN XD2.17
D IN XD2.19
122 | Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 5-10 Klemme 18 Digitaleingang
Parameter 5-11 Klemme 19 Digitaleingang
Parameter 5-12 Klemme 27 Digitaleingang
Parameter 5-14 Klemme 32 Digitaleingang
Parameter 5-15 Klemme 33 Digitaleingang
Parameter 3-10 Festsollwert
*=Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Klemme 18 im Parametertitel entspricht Klemme XD2.12 im Steuerfach.
Klemme 19 im Parametertitel entspricht Klemme XD2.13 im Steuerfach.
Klemme 27 im Parametertitel entspricht Klemme XD2.14 im Steuerfach.
Klemme 32 im Parametertitel entspricht Klemme XD2.16 im Steuerfach.
Klemme 33 im Parametertitel entspricht Klemme XD2.17 im Steuerfach.
Parameter
Funktion
Parameter 5-11 Klemme 19 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Klemme 19 im Parametertitel entspricht Klemme XD2.13 im Steuerfach.
Beispiele für Anschlusskonfigurationen
Einstellung
[8] Start
[10] Reversierung*
[0] Ohne Funktion
[16] Festsollwert Bit 0
[17] Festsollwert Bit 1
• Festsollwert 0 = 25%
• Festsollwert 1 = 50%
• Festsollwert 2 = 75%
• Festsollwert 3 = 100%
Einstellung
[1] Reset
AQ123456789012de-000101 / 130R0881
