Anwendungsbeispiele

12 Anwendungsbeispiele
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Regional Settings
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Die Schaltereinstellungen für die Analogklemmen
A53 und A54 werden dargestellt, falls erforderlich.
•
Um die Funktion „Safe Torque Off" (STO) in
Werkseinstellung zu betreiben, benötigen Sie ggf.
Drahtbrücken zwischen Klemme 12 und Klemme
37.
12.1 Programmieren eines
Frequenzumrichtersystems mit
Rückführung
Ein Frequenzumrichtersystem mit Rückführung besteht in
der Regel aus den folgenden Elementen:
•
Motor
•
Frequenzumrichter
•
Drehgeber als Rückführung
•
Mechanische Bremse
•
Bremswiderstand für dynamisches Bremsen
•
Kupplungen
•
Getriebe
•
Last
Anwendungen mit mechanischer Bremssteuerung
erfordern häufig auch einen Bremswiderstand für genera-
torisches Bremsen.
MG38C203
Projektierungshandbuch
Encoder

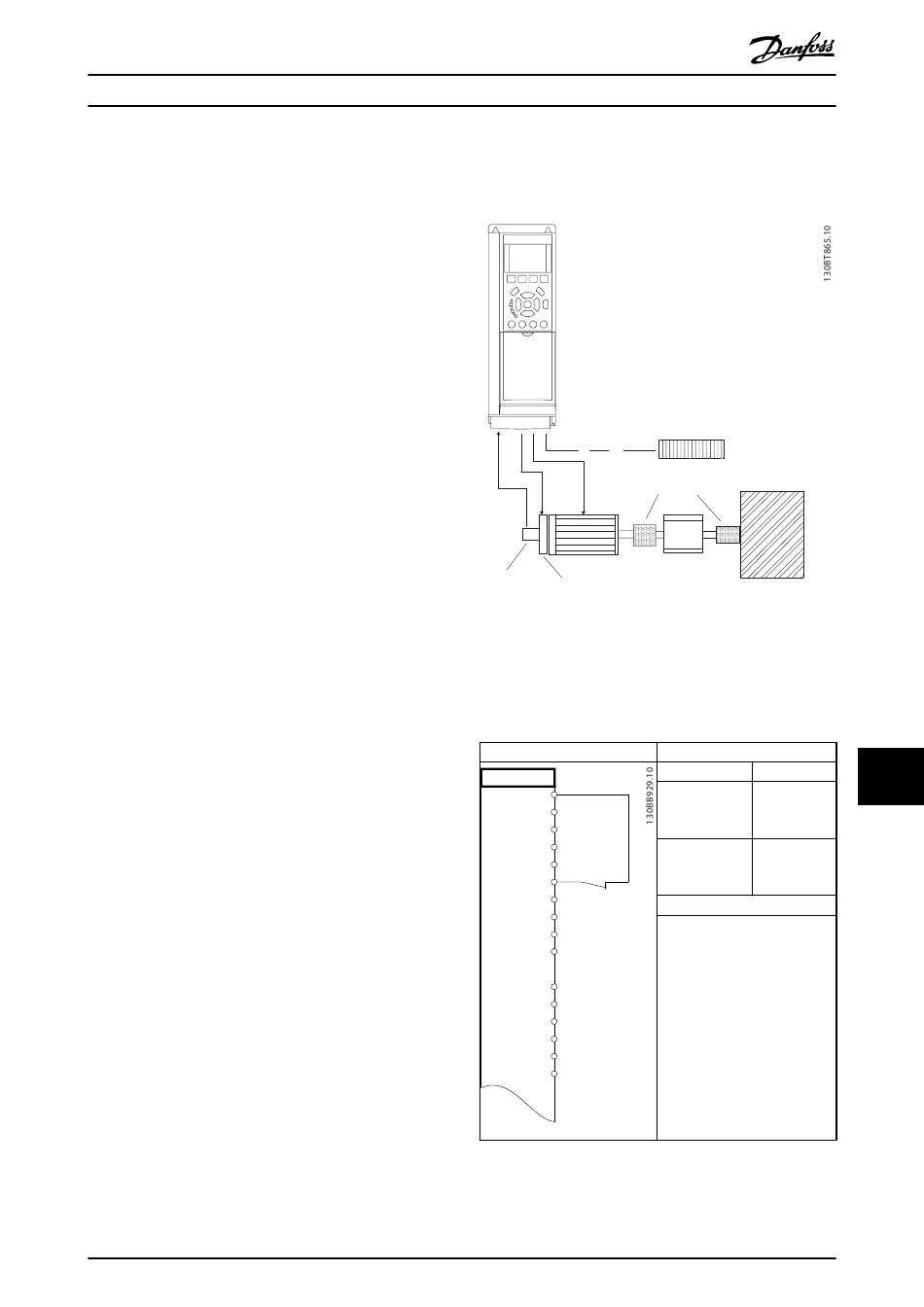

Abbildung 12.1 Basiseinstellung für FC302 Drehzahlregelung
mit Istwertrückführung
12.2 Anschlusskonfigurationen für eine
automatische Motoranpassung (AMA)
FC
+24 V
+24 V
D IN
D IN
COM
D IN
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
Tabelle 12.1 Anschlusskonfiguration für AMA mit
angeschlossener Kl. 27
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
Brake resistor
Transmission
Motor Gearbox
Mechanical brake
Funktion
Parameter 1-29
12
Autom. Motoran-
13
passung
18
Parameter 5-12
19
20 Klemme 27
27
Digitaleingang
29
*=Werkseinstellung
32
Hinweise/Anmerkungen: Sie
33
müssen Parametergruppe 1-2*
37
Motordaten entsprechend dem
Motor-Typenschild einstellen.
50
53
54
55
42
39
Load
Parameter
12
Einstellung
[1] Komplette
AMA
[2]*
Motorfreilauf
invers
187
