Anwendungsbeispiele
12 Anwendungsbeispiele
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schaltereinstellungen für die Analog-
klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt.
•
Um die Funktion „Safe Torque Off" (STO) in
Werkseinstellung zu betreiben, benötigen Sie ggf.
Drahtbrücken zwischen Klemme 12 und Klemme
37.
12.1 Programmieren eines
Frequenzumrichtersystems mit
Rückführung
Ein Frequenzumrichtersystem mit Rückführung besteht in
der Regel aus den folgenden Elementen:
•
Motor
•
Frequenzumrichter
•
Drehgeber als Rückführung
•
Mechanische Bremse
12
12
•
Bremswiderstand für dynamisches Bremsen
•
Kupplungen
•
Getriebe
•
Last
Anwendungen mit mechanischer Bremssteuerung
erfordern häufig auch einen Bremswiderstand für genera-
torisches Bremsen.
112
®
VLT
AutomationDrive FC 302
Encoder

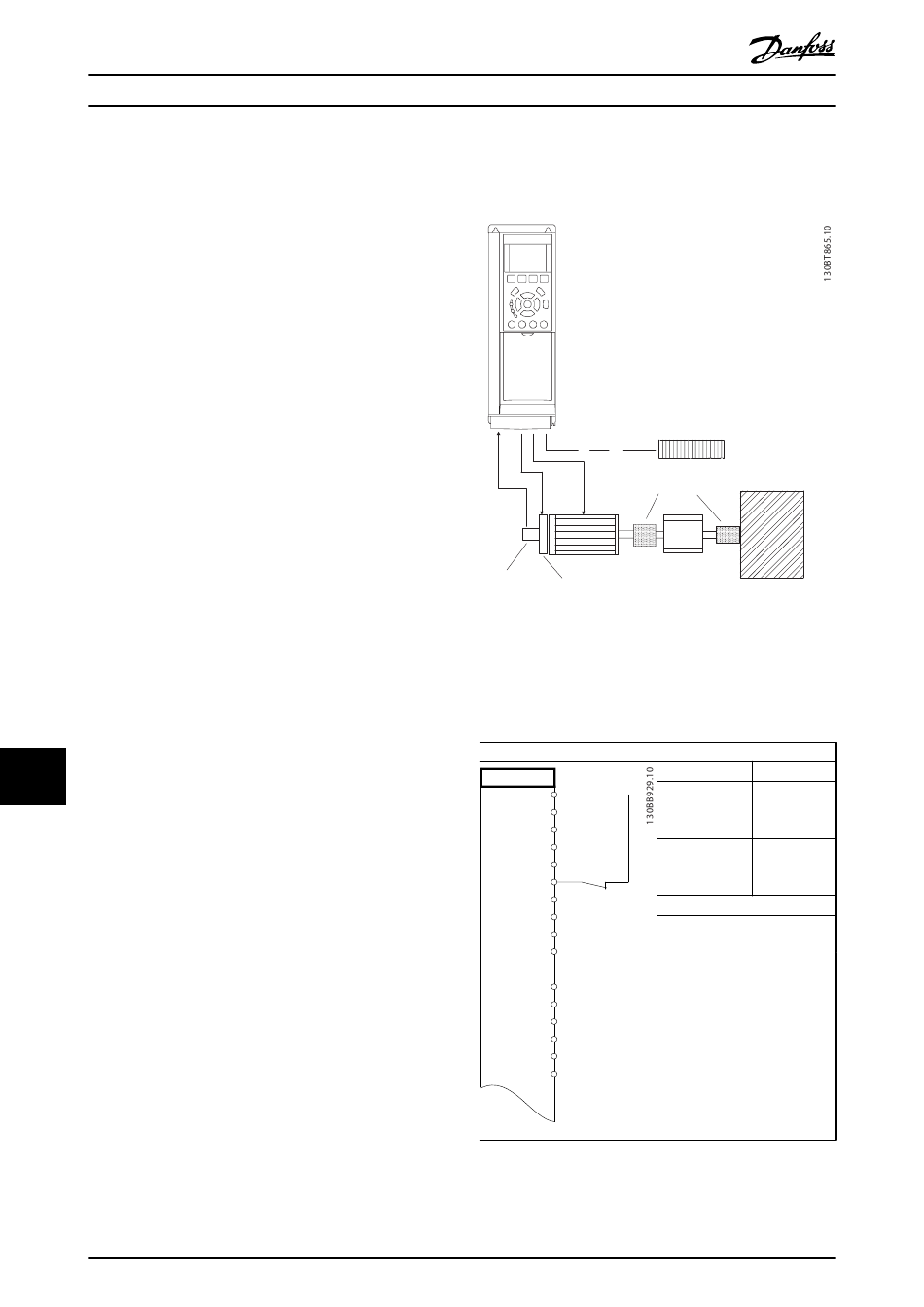

Abbildung 12.1 Basiseinstellung für FC302 Drehzahlregelung
mit Istwertrückführung
12.2 Anschlusskonfigurationen für eine
+24 V
+24 V
D IN
D IN
COM
D IN
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
Tabelle 12.1 Verkabelungskonfiguration für AMA mit
angeschlossener Kl. 27
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Brake resistor
Transmission
Motor
Gearbox
Mechanical brake
automatische Motoranpassung (AMA)
Funktion
FC
Parameter 1-29
12
Autom. Motoran-
13
passung
18
Parameter 5-12
19
20
Klemme 27
27
Digitaleingang
29
*=Werkseinstellung
32
Hinweise/Anmerkungen: Sie
33
müssen Parametergruppe 1-2*
37
Motordaten entsprechend dem
Motor-Typenschild einstellen.
50
53
54
55
42
39
Load
Parameter
Einstellung
[1] Komplette
AMA
[2]*
Motorfreilauf
invers
MG38C103
