Verwenden Sie die 4 Befestigungspunkte an der Unterseite des Sockels.
•
Verwenden Sie die 2 Befestigungspunkte vorn an der Unterseite des Sockels und die 2 Befestigungspunkte oben an der Rückwand
des Schaltschranks.
•
Befestigen Sie die Befestigungskonsole zur Verwendung zunächst am Boden, indem Sie die Kante des Schaltschranksockels unter
die Befestigungskonsole schieben. Befestigen Sie anschließend die 2 Bohrungen vorn an der Unterseite des Sockels.
Beispiel:
A Die 4 Befestigungspunkte an der Unterseite des Sockels
B Die 2 Befestigungspunkte vorn an der Unterseite des Sockels
C Die 2 Befestigungspunkte oben an der Rückwand des Schaltschranks
D Die 2 Befestigungspunkte in der Befestigungskonsole

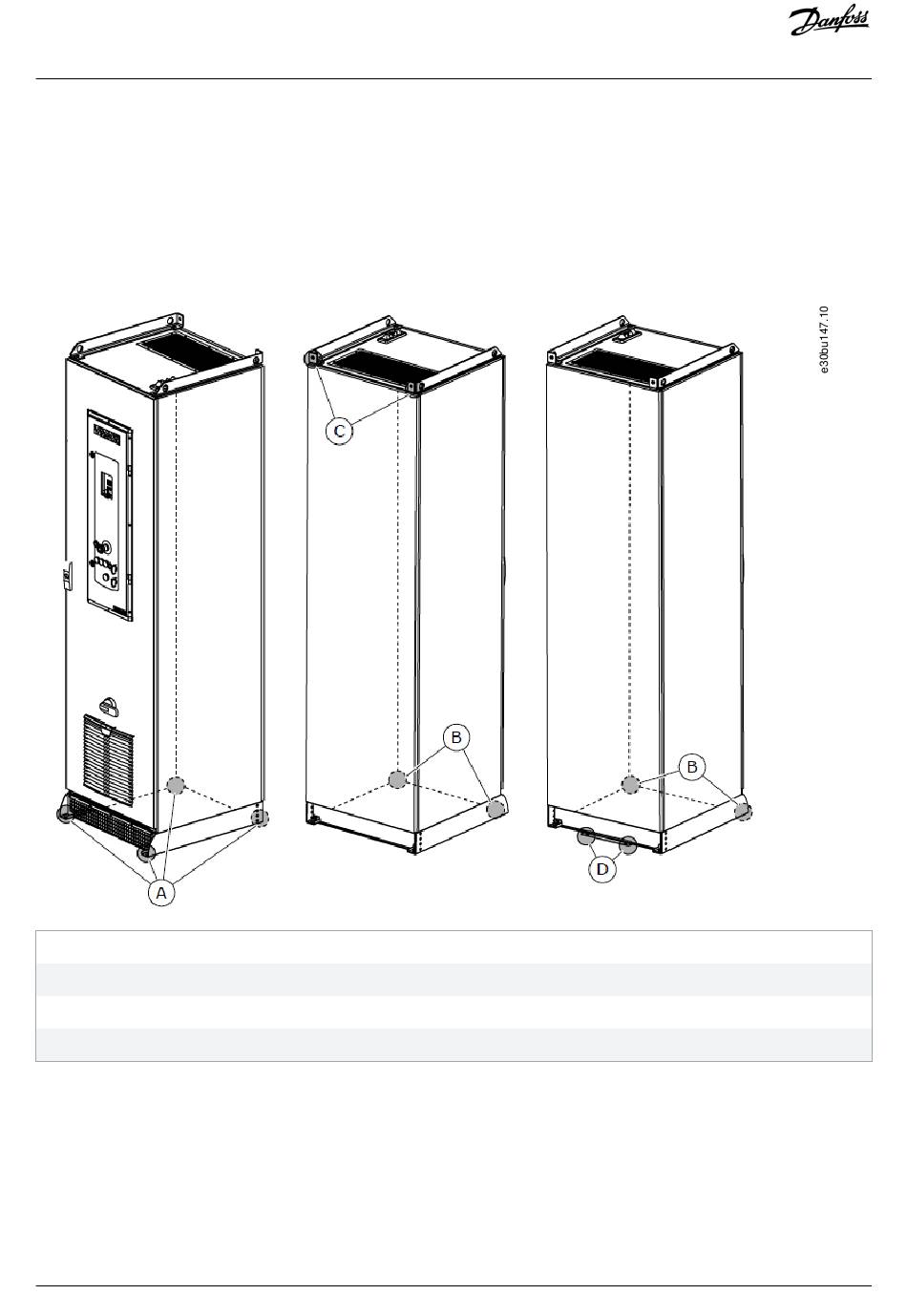

Abbildung 19:
Schaltschrank-Befestigungspunkte
