Edwards EXT255H/ISO100 Betriebsanleitung Seite 18

B753–03–882 Ausgabe F
1. Zwischenstufen-Anschluss
(nur EXT255Hi)
2. Belüftungsventil
3. Spülanschluss
4. Netzanschluss
Seite 12

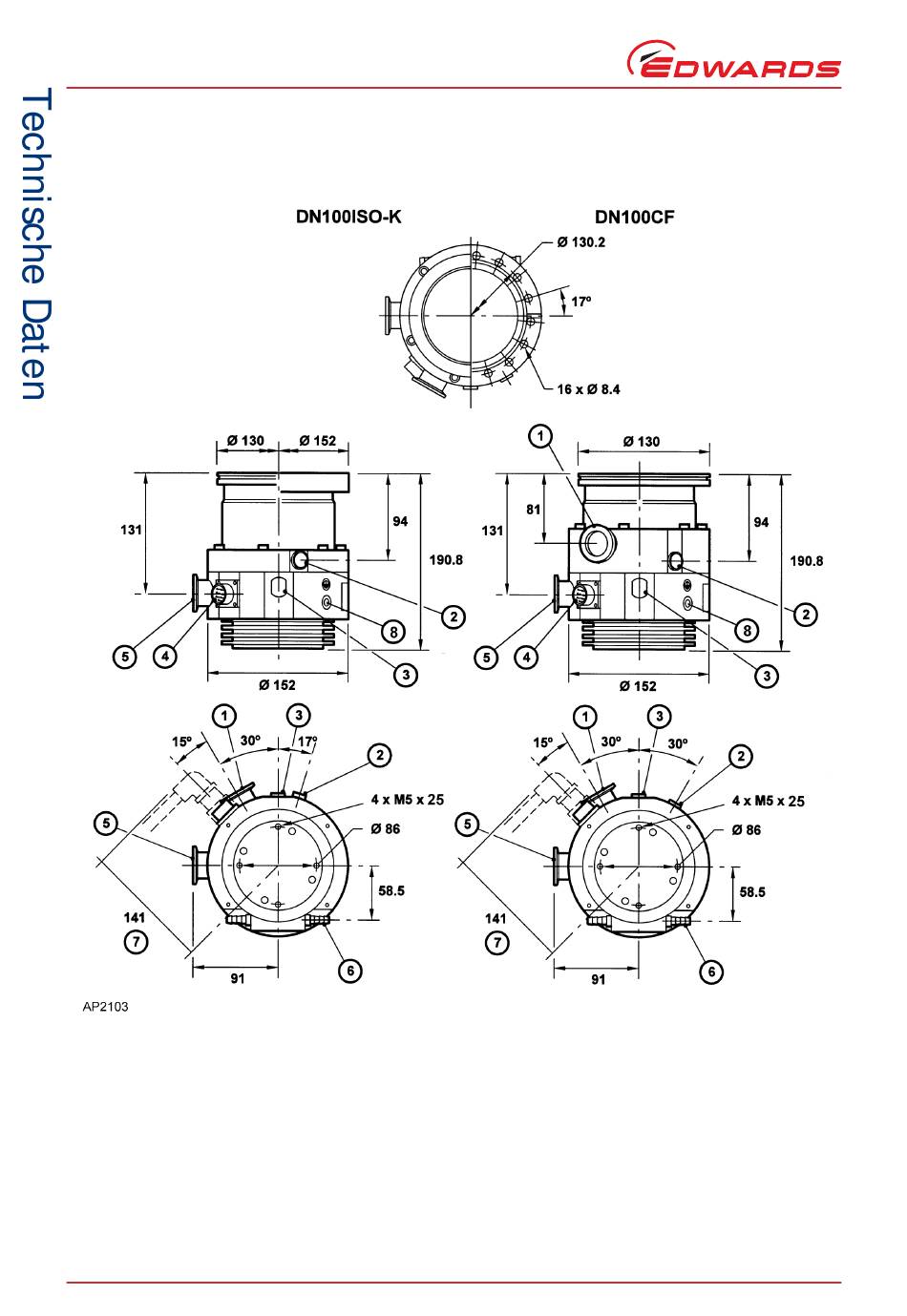

Abbildung 4 — Abmessungen EXT255/EXT255Hi (mm)
Edwards und das Edwards-Logo sind Marken von Edwards Limited.
5. Vorvakuum-Anschluss
6. Kühlwasser-Anschlüsse
7. Platzbedarf für rechtwinkligen
Kabelanschluss
8. Erdungsanschluss
