Maker Factory Hexapod-Robobug Bedienungsanleitung Seite 62

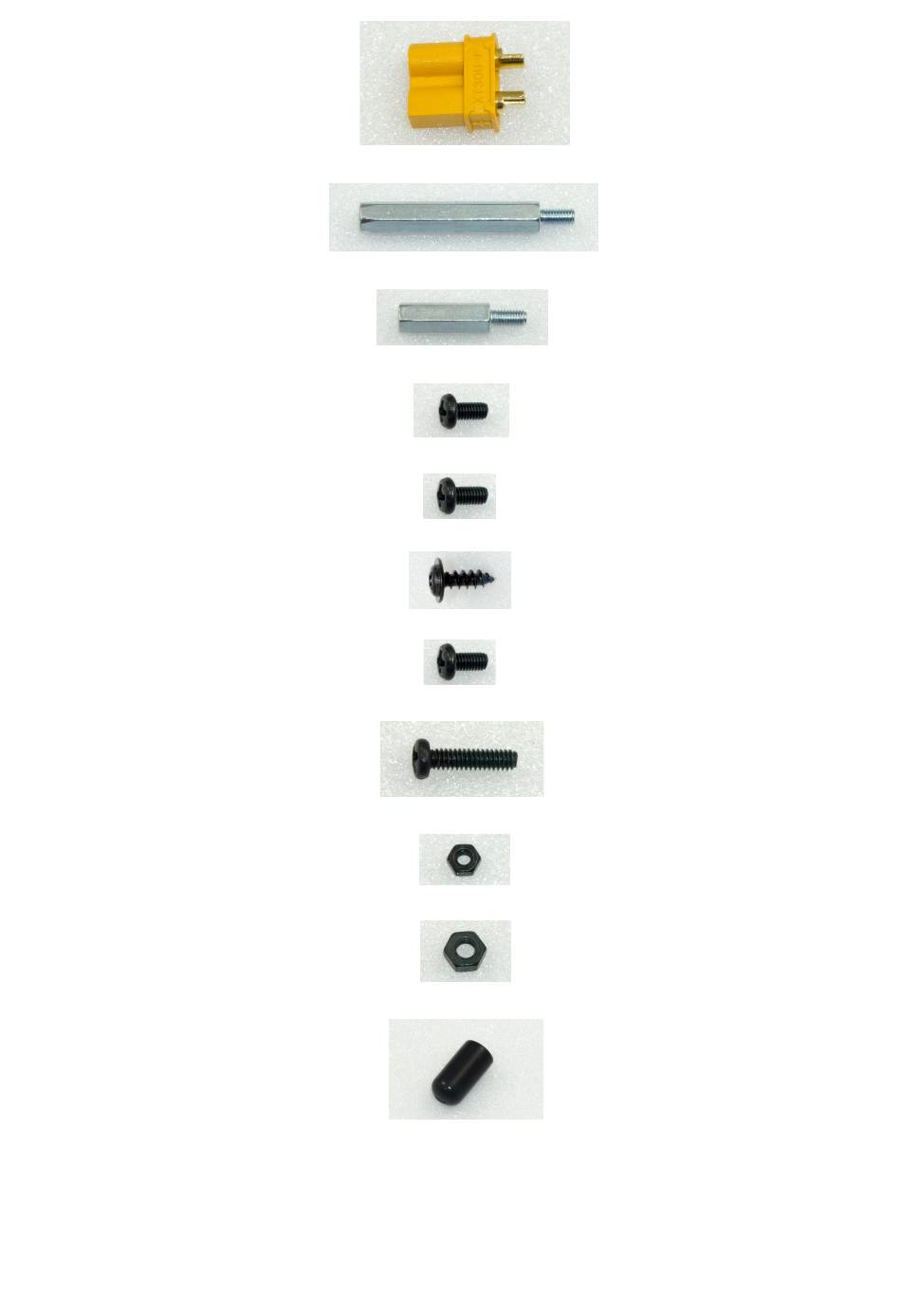

Bild 100: 1x XT30 Akkustecker zum konfektionieren eines eigenen Akkus
Bild 101: 24x 30 mm M3-Abstandshalter für Beine und Ober- sowie Unterplatte
Bild 102: 4x 15 mm M3-Abstandshalter zur Platinenbefestigung
Bild 103a: 16x Schraube M3 x 6 mm PH2 (kleiner Kopfdurchmesser 5 mm) für Abstandshalter und Platinenbefestigung
Bild 103b: 18x Schraube M3 x 6 mm PH2 (großer Kopfdurchmesser 6 mm) für Servoscheiben
Bild 104: 72x Selbstschneidende Schraube M2,9 x 10 mm zur Servobefestigung
Bild 105: 2x Schraube M4 x 6 mm PH2 zur Akkubefestigung
Bild 106: 36x Schraube M2 x 8 mm für Befestigung der Servoscheiben
Bild 107: 36x Mutter M2 zur Befestigung der Servoscheiben
Bild 108: 16x Mutter M3 zur Befestigung der Abstandshalter
Bild 109: 6x Gummikappen für Bein
