b) Lager montieren
Benötigtes Werkzeug: 10 mm Sechskant-Nuss (aus einem Steckschlüsselsatz) oder vergleichbares Werkzeug als Hilfsmittel zur Lager-Montage
Drücken Sie die Lager wie in den folgenden Abbildungen gezeigt in die Aluminiumteile ein. Hier kann ein Sechskant Steckschlüssel oder ein vergleichbares
Hilfsmittel hilfreich sein. Wenden Sie keine grobe Gewalt an, dies kann die Bodenplatte und die Kugellager beschädigen! Vermeiden Sie das Verkanten, mit
etwas Gefühl lassen sich die Lage ohne großen Widerstand eindrücken.
Achten Sie darauf, dass der Rand des Lagers bündig am Aluminiumteil anliegt.
Sollte sich ein Lager nicht eindrücken lassen, so kann ein überstehender Grat oder zuviel Lack die Ursache sein. Sie können die Bohrung mit einem
Messer (z.B. Cuttermesser für Tapeten oder Fußböden) oder mit einer Feile leicht nachbearbeiten. Sollte dabei die Bohrung zu groß geworden sein,
kann das Lager mit einen kleinen Tropfen Kleber am Flansch des Lagers (z.B. Uhu
Die Lager können sich evtl. beim finalen Zusammenbau durch durch ungleichmäßiges Einpressen der Zylinderstifte in die Kunststoffhalter lösen. Dies
ist jedoch nicht weiter schlimm, denn die Stifte können leicht wieder in die vorhergesehene Bohrung zurückgedrückt werden.
Das Festkleben sollte die letzte Lösung sein. Die Lager klemmen für den Betrieb des Roboters auch ohne Kleber genügend stark in den Bohrungen.

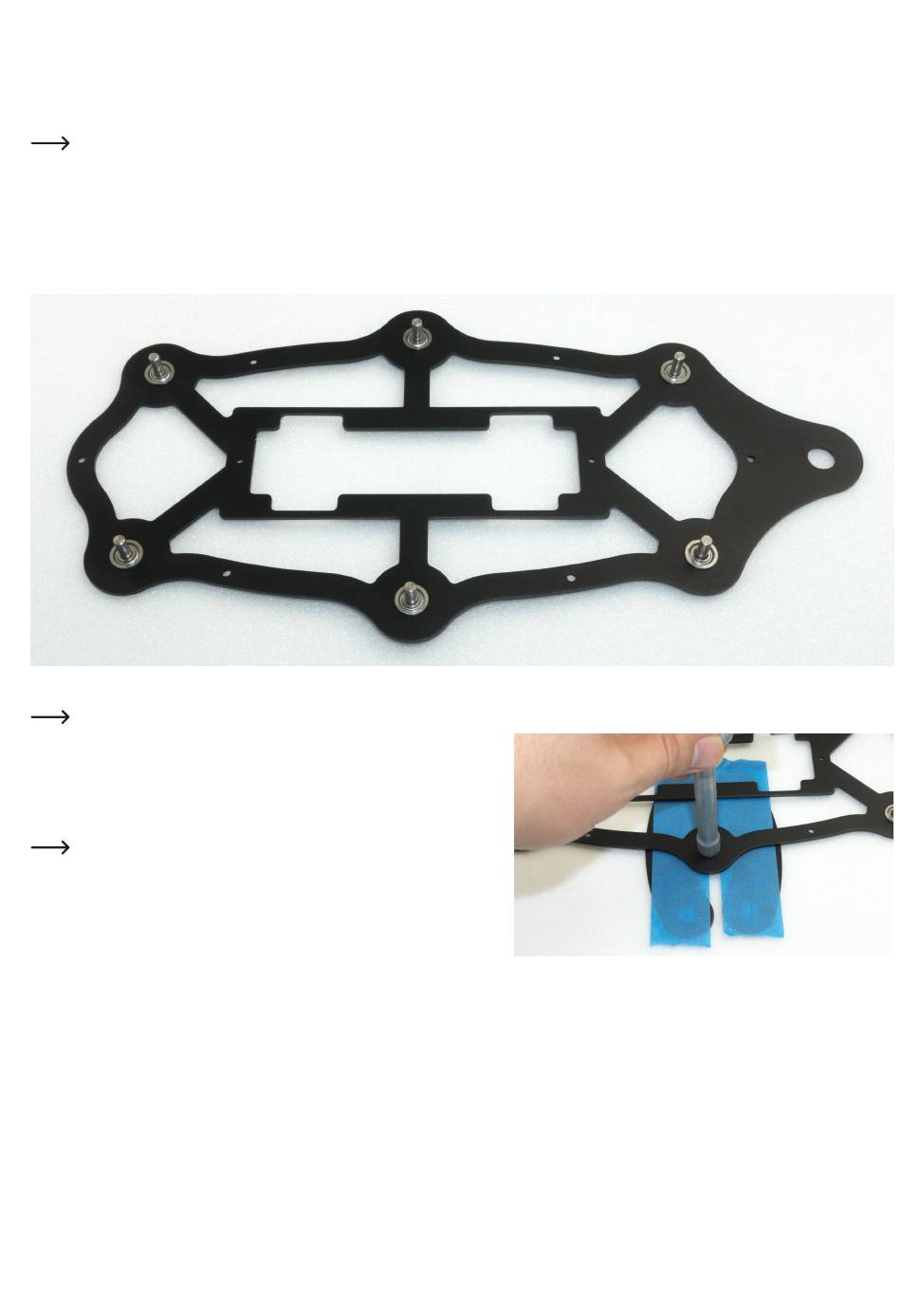

Die Abbildung 24 zeigt die Unterplatte von oben!
Bild 25 zeigt, wie Sie die Lager in die Bodenplatte mit Hilfe der Femur-Aluminiumteile
als Unterlage eindrücken können.
Der Sechskantschlüssel muss dabei auf den Lagerrand drücken. Das Abkleben der
Aluminiumteile mit Malertape schützt vor Verkratzen. Als Unterlage können auch ande-
re Teile, die in der Hobbywerkstatt zu finden sind, verwendet werden.
Verwenden Sie kein Klebeband, das nicht rückstandsfrei wieder entfernt wer-
den kann.
20
Endfest oder vergleichbar) eingeklebt werden.
®
Bild 24
Bild 25
