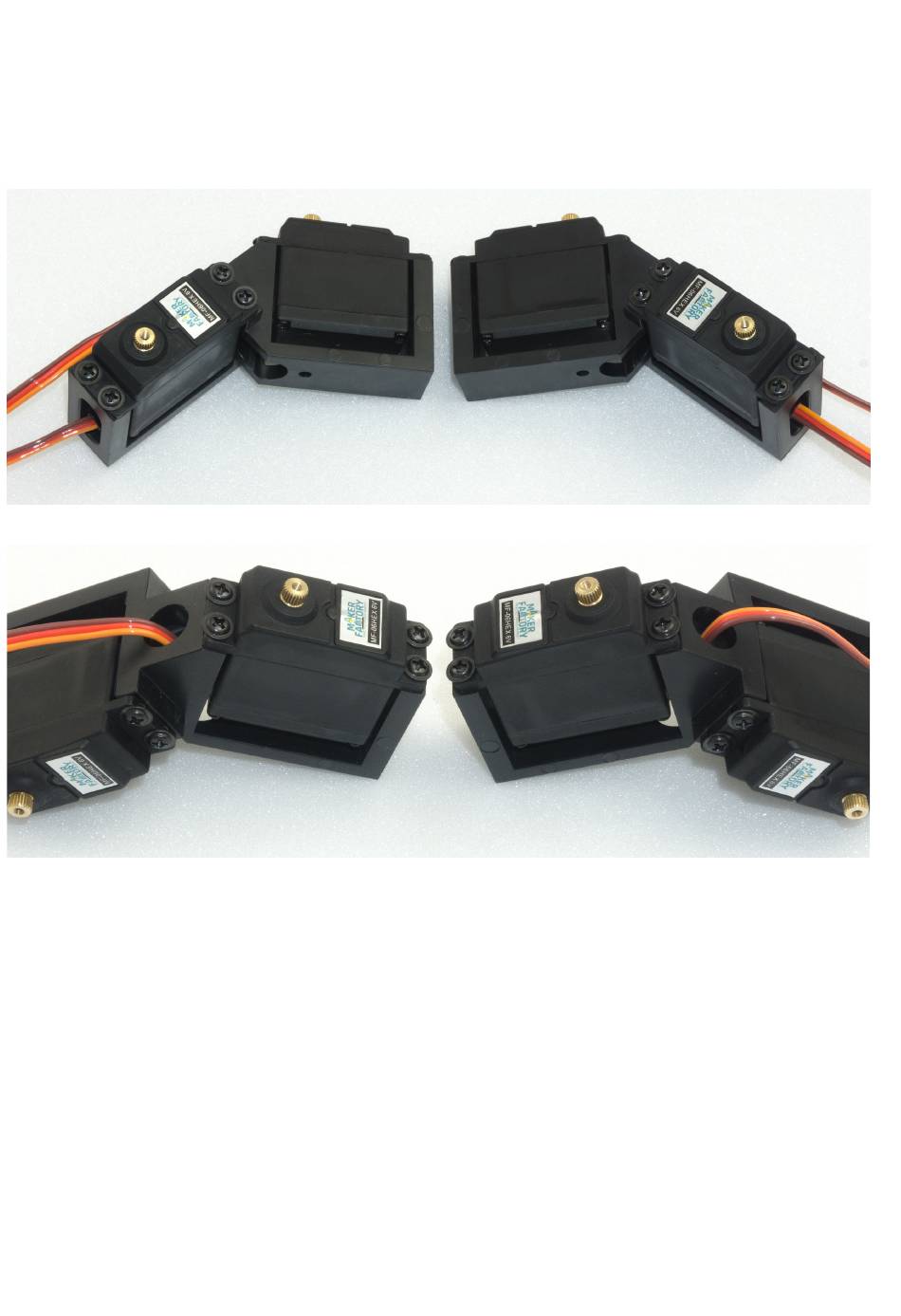

Der Coxa- Femur-Servohalter muss insgesamt 6x aufgebaut werden (jeweils 3 linke und 3 rechte).
Stecken Sie dazu erst einen Servo in den Halter und verschrauben diesen. Erst dann wird der zweite eingesteckt und verschraubt.
Das Servo-Kabel des Coxa-Servos wird durch die runde Öffnung nach oben hin eingeschoben und das Servo-Kabel für das Femur-Servo wie bei der Montage
der U-Winkel durch die ovale große Öffnung.
Verschrauben Sie die Servos mit je vier Kunststoff-Schrauben.
Richten Sie die Servos beim Zusammenschrauben so aus, dass diese mittig im Kunststoffhalter sitzen und nicht verspannt sind. Gegebenfalls lösen Sie die
Schrauben wieder ein Stück, um die Mechanik zu entspannen und ziehen Sie die Schrauben danach vorsichtig über Kreuz an.
Bild 22
Bild 23
19
