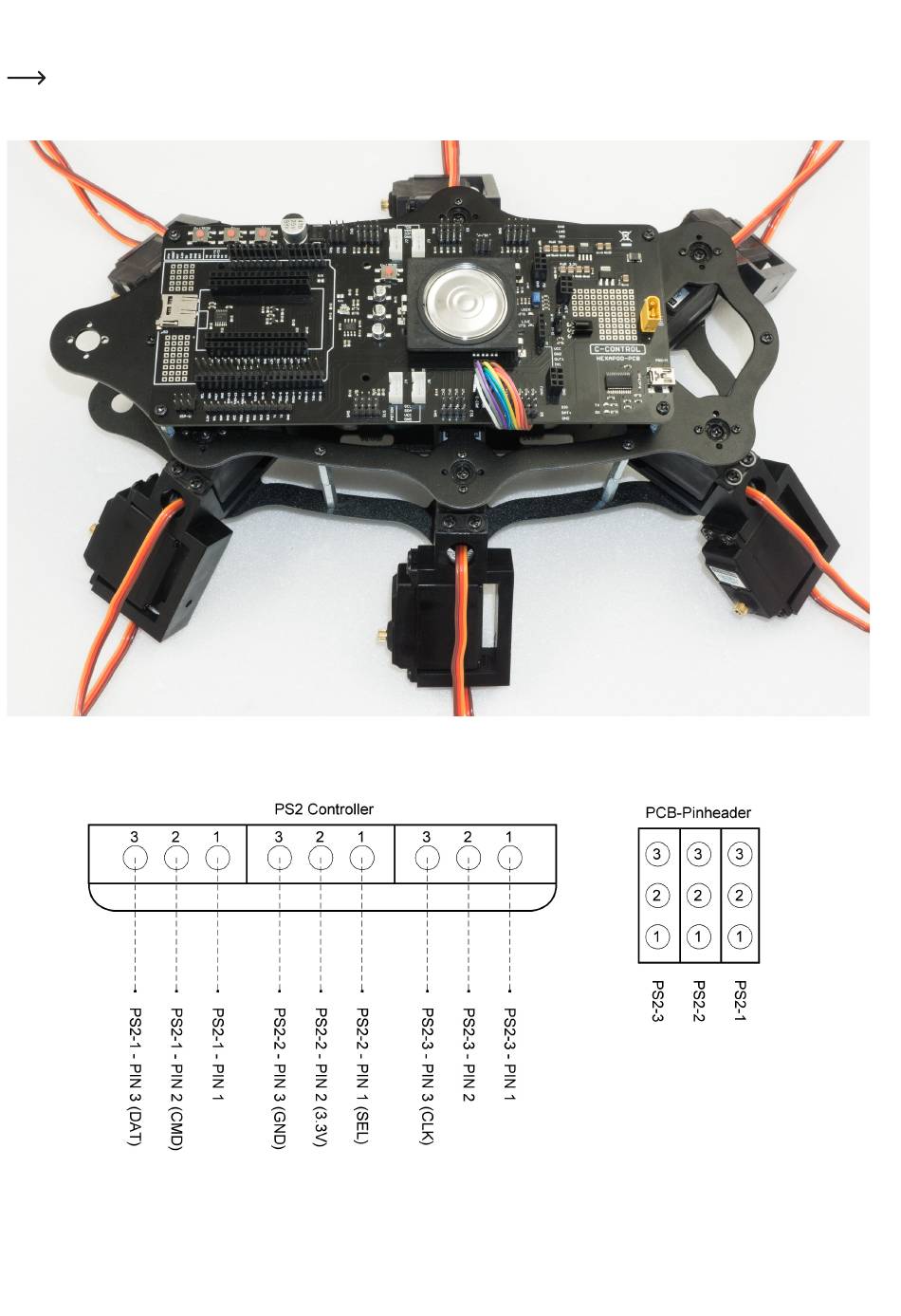

Nun montieren Sie das Roboter-Board mit den vier 15 mm-Abstandshaltern.
Die Gewindeseite jedes Abstandshalters wird in die Oberplatte gesteckt und mit einer M3-Mutter befestigt.
Ziehen Sie die M3-Muttern noch nicht zu fest an, denn so können Sie diese noch leicht nachjustieren, um die Platine verspannungsfrei zu montieren.
Erst wenn die Platine auf den Abstandshaltern mit vier Schrauben M3 x 6 mm (kleiner Kopfdurchmesser 5 mm) befestigt wurde, ziehen Sie die M3-
Muttern nach. So können Sie die Platine sauber ausrichten.
Bild 47 zeigt die Pinbelegung des Empfängers (links) und die Pinbelegung des Roboter-Boards (rechts).
Bild 46
Bild 47
31
