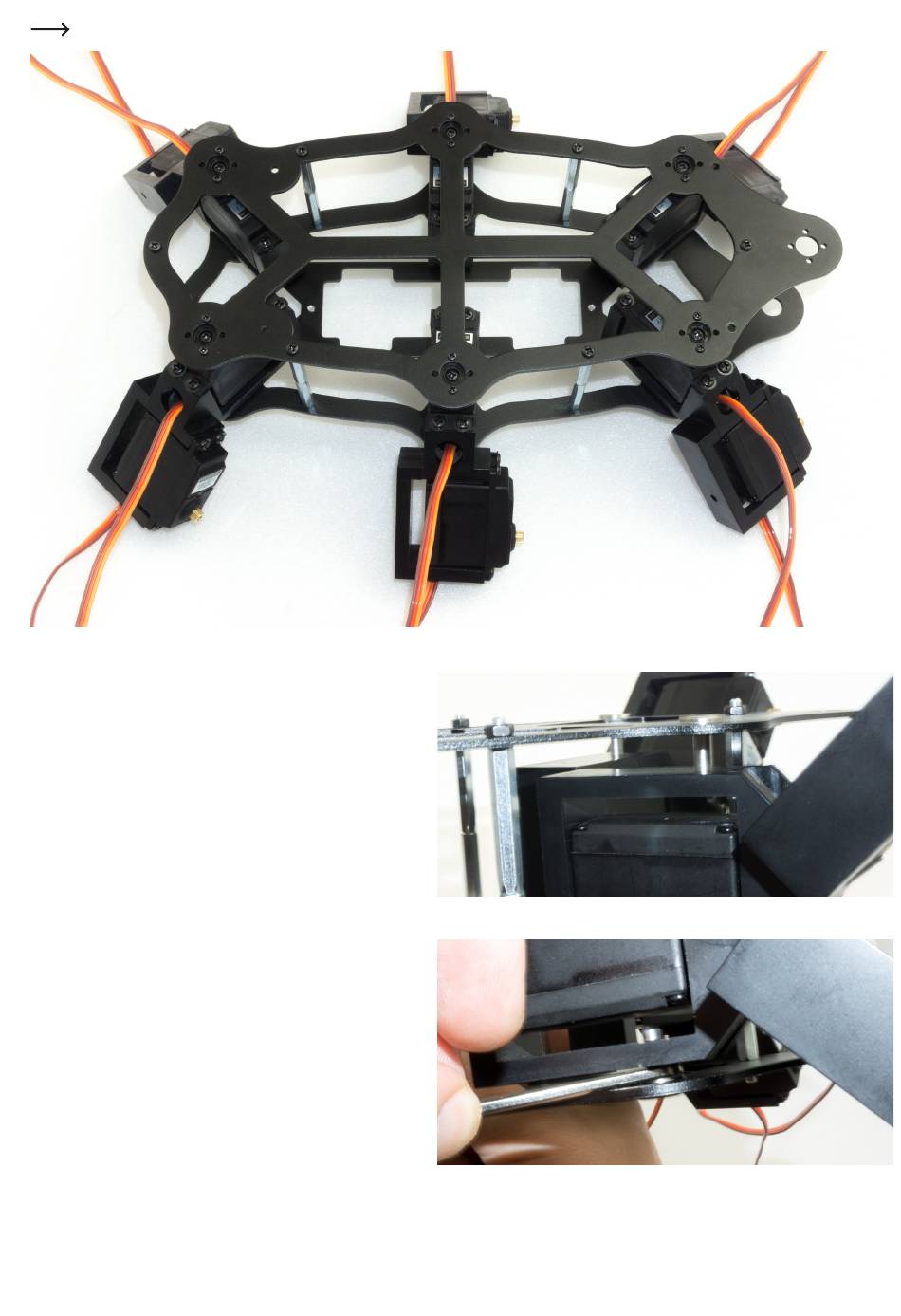

Bild 39 zeigt die Roboter-Oberseite!
Bild 40 zeigt, wie die Zylinderstife nur ganz leicht eingedrückt werden,
um diese im Kunststoff zu fixieren.
Erst wenn alle Zylinderstifte in den Bohrungen der Kunststoffhalter fixiert
sind, werden diese auf Abstand (2,5 mm) eingedrückt.
Um den richtigen Abstand zu erreichen, legen Sie den Innensechskant-
Schlüssel zwischen Lager und Kunststoffhalter und drücken Sie mit mä-
ßiger Kraft die Zylinderstifte in den Kunststoffhalter ein.
Sollte ein Zylinderstift aus Versehen zu weit eingedrückt worden sein, so
können Sie dies mit einem breiten Schlitzschraubendreher durch leichtes
Heraushebeln korrigieren. Achten Sie aber dabei darauf, dass die Alumi-
niumteile nicht beschädigt (verkratzt) werden.
Nachdem alle Lager eingedrückt und auf den richtigen Abstand einge-
stellt wurden, verschrauben Sie diese mit den Abstandshaltern.
In Bild 41 ist zu sehen, wie mit Hilfe des Sechskantschlüssels (2,5 mm)
als Abstandshalter der richtige Abstand eingestellt wird.
