d) Abstandshalter montieren
Als nächstes schrauben Sie die Abstandshalter (30 mm Länge) für die Beine, Ober-
und Bodenplatte wie in Bild 33 zusammen.
Es werden insgesamt 12 zusammengeschraubte Abstandshalter benötigt.
Benötigtes Werkzeug: 2x Gabelschlüssel SW 5,5mm
Montieren Sie danach an jedem Femur-Gegenlager einen zusammengeschraubten
Abstandshalter. Stecken Sie dazu die Gewindeseite durch das Gegenlager und fixie-
ren Sie diese mit einer M3-Mutter. Es reicht zunächst, wenn die Abstandshalter nur
handfest angezogen werden.
Ziehen Sie diese Schrauben erst nach dem fertigen Aufbau fest an. So haben Sie beim
Aufbau noch die Möglichkeit, alles leicht zu justieren.
Dasselbe führen Sie bei der Bodenplatte durch.

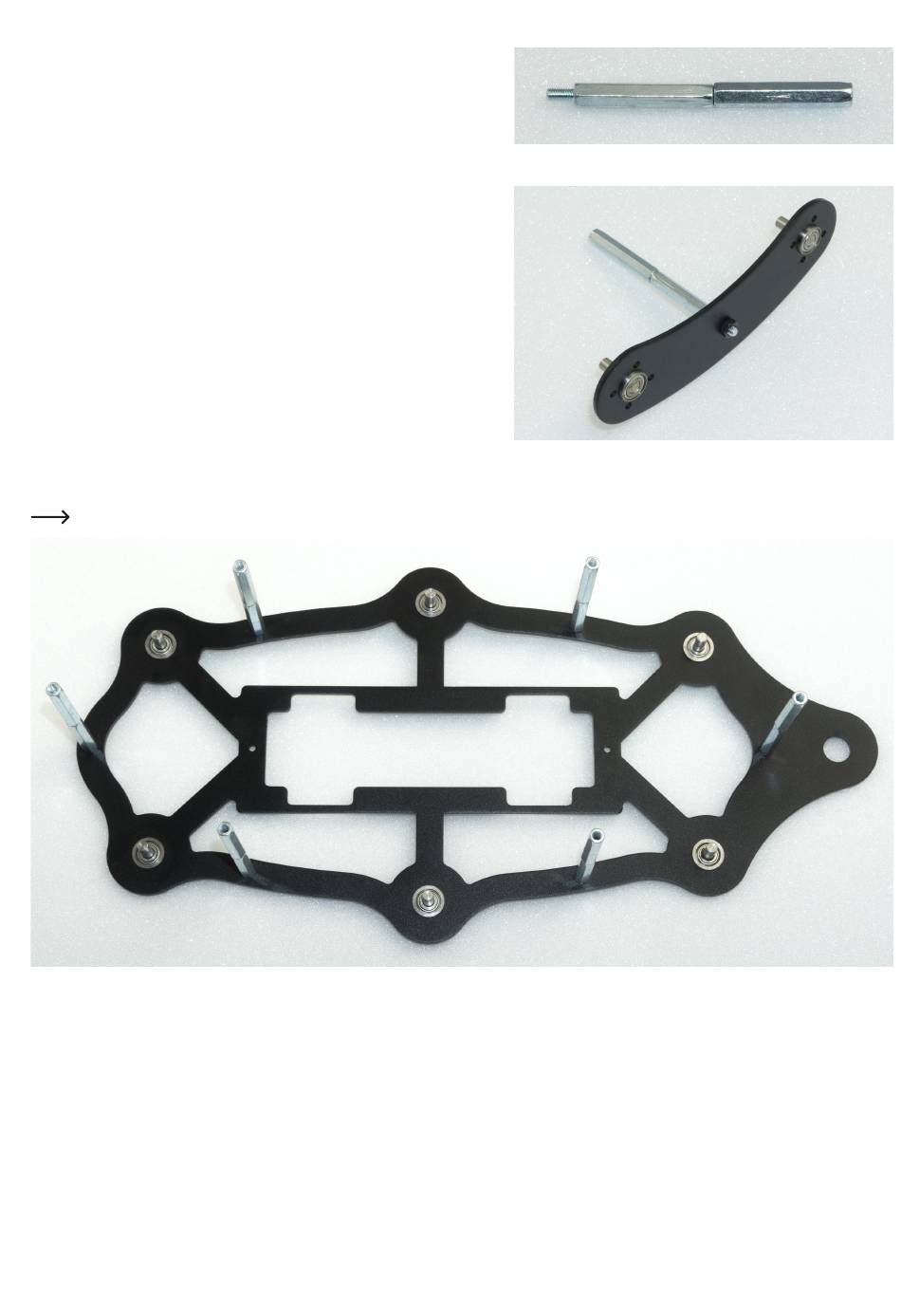

Bild 35 zeigt die Unterplatte von oben!
