f) Unterplatte montieren
Die Montage der Unterplatte erfordert etwas Geschick. Legen Sie die Oberplatte mit dem Rücken auf den Tisch wie in Bild 38 zu sehen.
Drücken Sie von vorne oder hinten beginnend umlaufend die Zylinderstifte der Bodenplatte in die Kunststoffhalter der Oberplatte ein. Drücken Sie dabei die
Stifte nicht beim ersten Mal komplett hinein, sondern wiederholen Sie den Arbeitsschritt und drücken bei jedem Umlauf den Zylinderstift nur ein paar Millimeter
in den Kunststoff. So kann sich das Bauteil nicht verspannen!
Legen Sie eine Unterlage, wie z.B. einen Karton, zwischen Bauteil und Tisch, damit Sie mit den Schraubenköpfen nicht den Tisch verkratzen! Der
Schaumstoff aus der Verpackung eignet sich dazu z.B. sehr gut.
Wenden Sie keine Gewalt an. Dies kann die Servos, die Bodenplatte und die Kugellager beschädigen!
Den richtigen Abstand zwischen Lager und Kunststoffhalter können Sie mit Hilfe eines 2,5 mm Innensechskant-Schlüssel einstellen. Der Innensechskant-
Schlüssel dient hierbei als Abstandslehre, siehe Bild 41.
Zum Schluss wird die Oberplatte mit Abstandshaltern verschraubt. Benutzen Sie hierzu die Schrauben M3 x 6 mm (kleiner Kopfdurchmesser 5 mm).
Benötigtes Werkzeug:

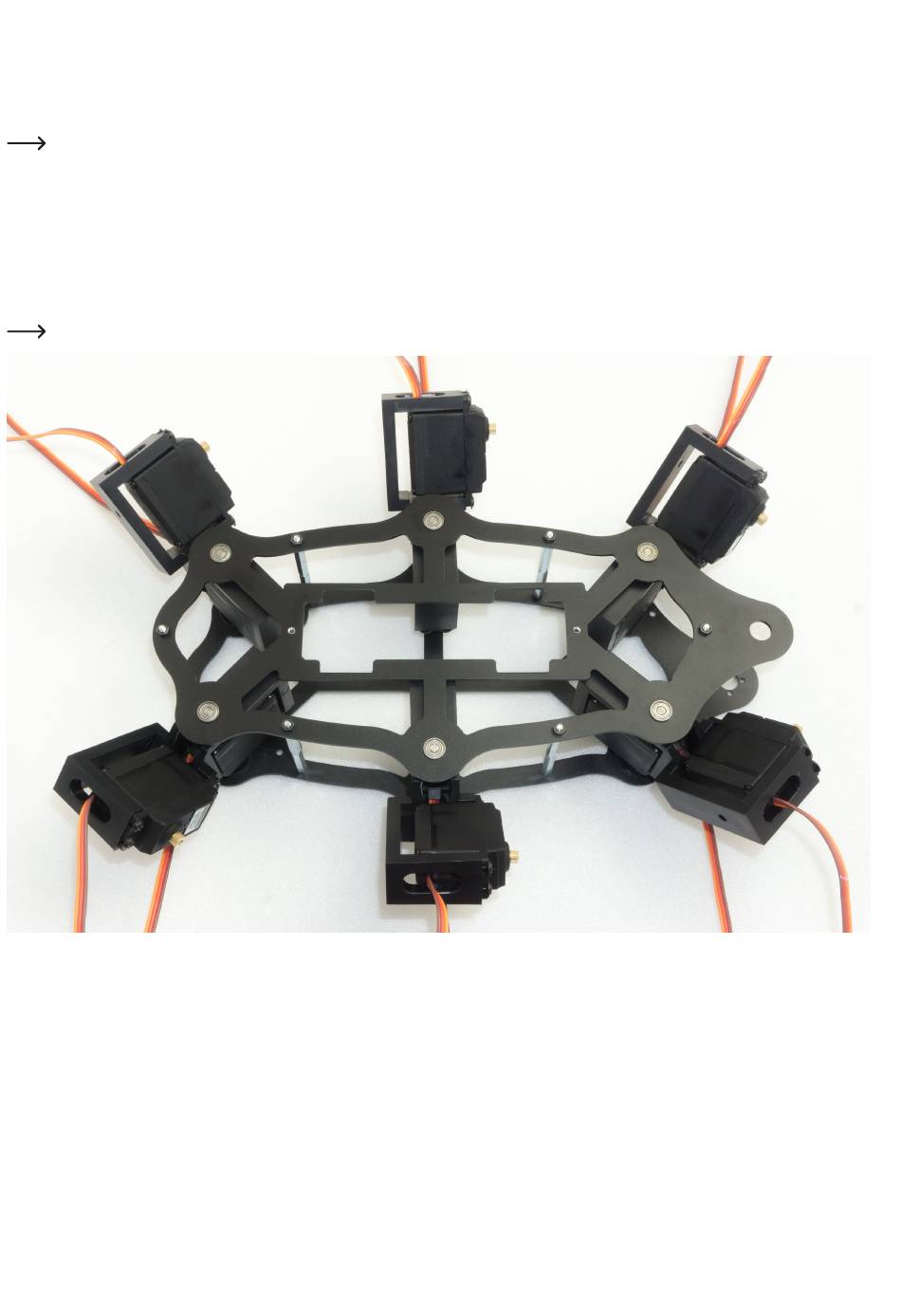

Bild 38 zeigt die Roboter-Unterseite!
Kreuz-Schraubendreher PH2
Unterlage z.B. Karton
Bild 38
