Maker Factory Hexapod-Robobug Bedienungsanleitung Seite 34

Nun montieren Sie die Gegenlager.
Der U-Halter besitzt zwei Löcher, verwenden Sie das Loch, das zur Kabelöff-
nung hin zeigt.
Gehen Sie beim Eindrücken der Zylinderstifte wieder genauso vor wie beim Eindrücken
der Zylinderstifte der Bodenplatte.
Der Abstand zwischen Lager und Kunststoffteil beträgt hier 1,5 mm. Als Abstandslehre
können Sie hier ebenfalls einen Innensechskant-Schlüssel verwenden.

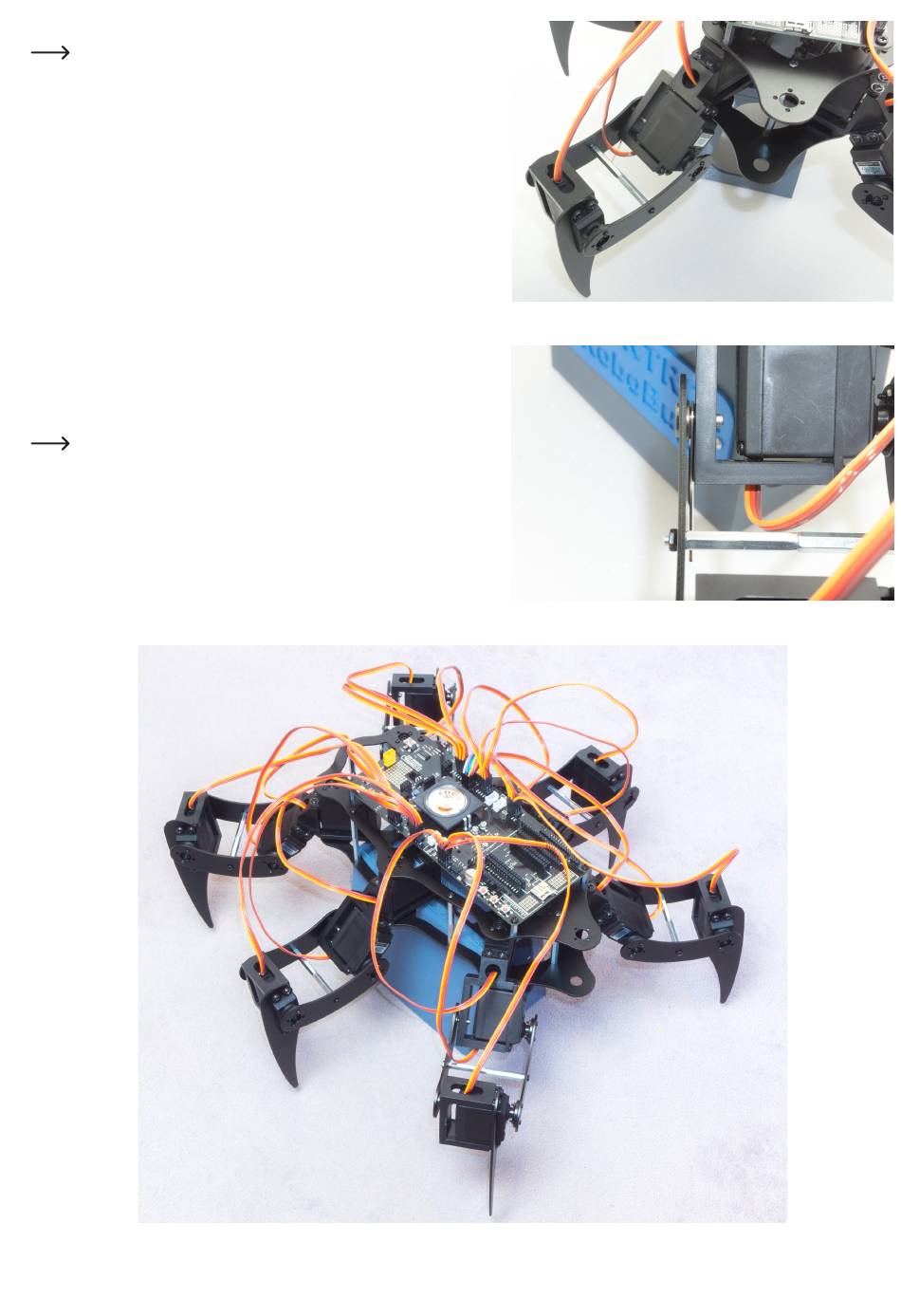

Danach verschrauben Sie bei jedem Bein den Abstandshalter mit einer Schraube
M3 x 6 mm (kleiner Kopfdurchmesser 5 mm) wie in Bild 53 zu sehen.
Der 1,5 mm Innensechskant-Schlüssel wird zwischen Kugellager und Kunststoffteil
gelegt und der Zylinderstift bis zum Anschlag eingedrückt.
Drücken Sie auch hier die Zylinderstifte nur abwechselnd (erst die eine Seite dann die
andere) Stück für Stück in den Kunststoff, um den Halter nicht zu verkanten.
Wenn Sie den Roboter dabei etwas schräg halten, können Sie den Innen-
sechskant-Schlüssel über den Zylinderstift hängen, ohne dass er dabei her-
unterfällt.
Bild 55 zeigt den Robobug mit den fertig montierten Beinen und in Grundstellung.
34
Bild 55
Bild 53
Bild 54
