Schließen Sie nun das Kabel am Roboter-Board an. Die Farben sind in den Steckern
zu jeweils 3 Adern zusammengefasst.
Von links (Position MicroSD-Kartenhalter) nach rechts (Position Akkustecker):
Weiß, grau, lila -> Weiß zeigt zum Außenrand der Platine
Blau, grün, gelb -> Blau zeigt zum Außenrand der Platine
Orange, rot, braun -> Orange zeigt zum Außenrand der Platine

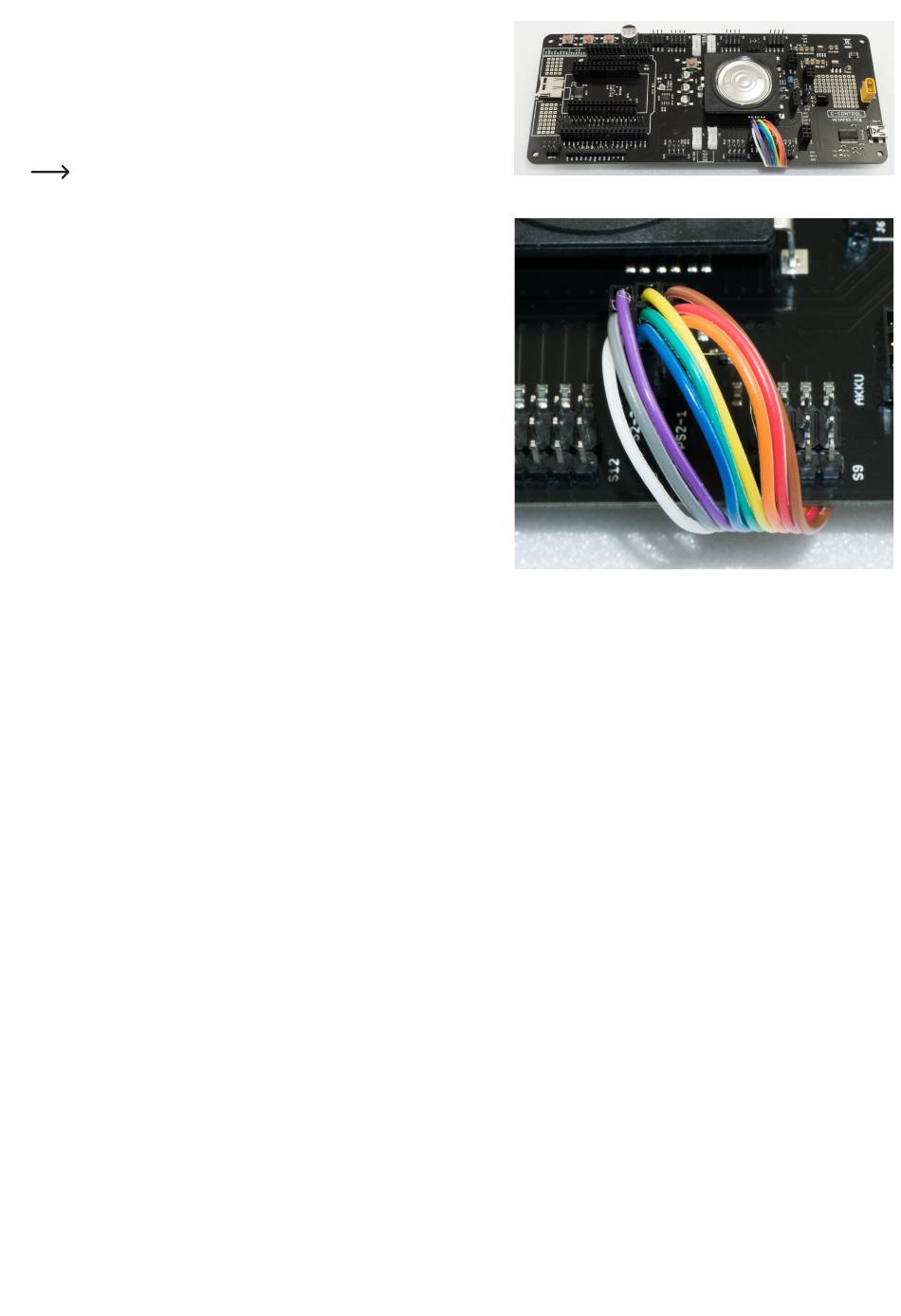

Bild 45b zeigt eine Ausschnittsvergrößerung von Bild 45a.
Bild 45a
Bild 45b
