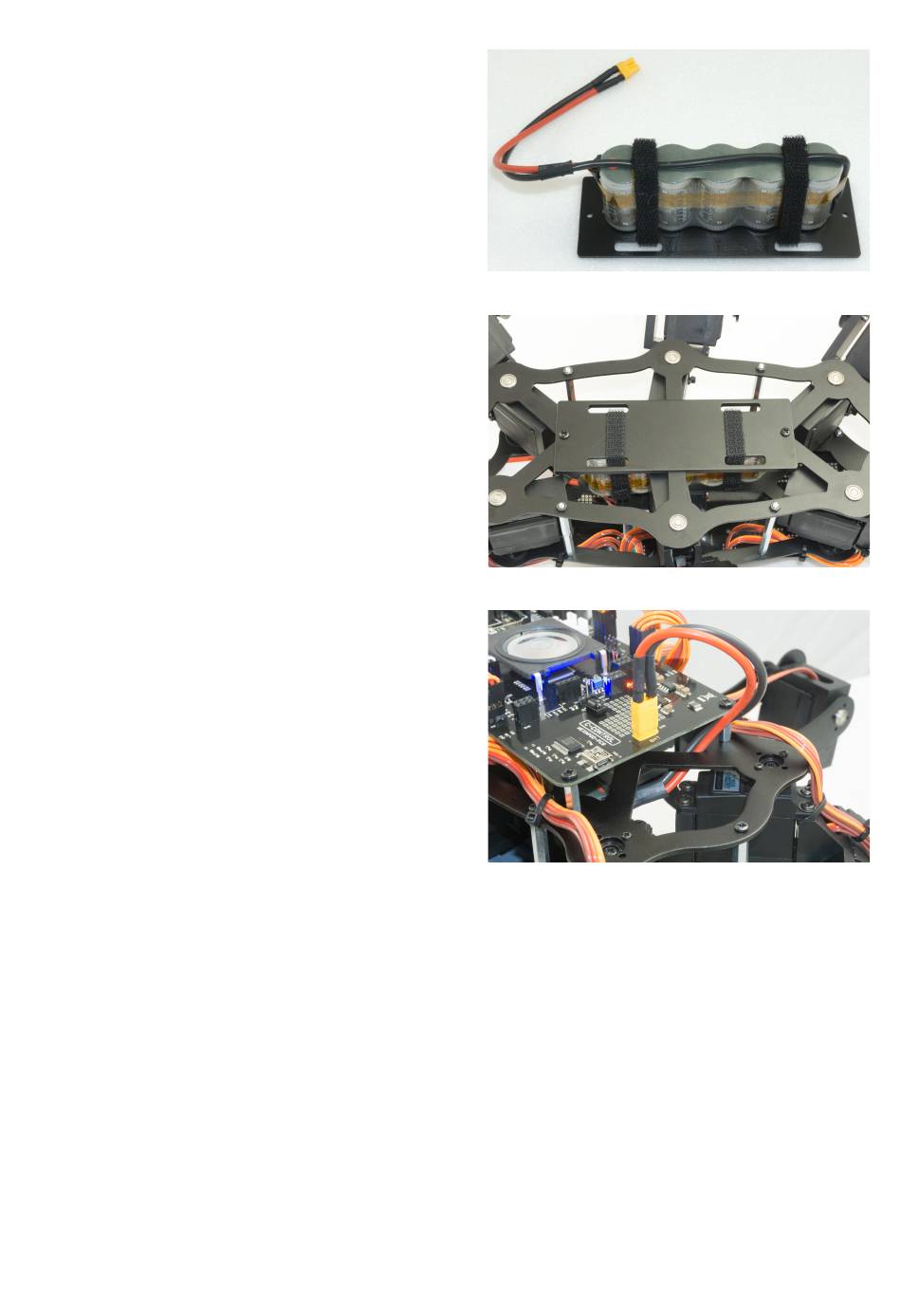

j) Akku montieren
Der Akku wird hochkant mit dem mitgelieferten Klettverschluss wie in den Abbildungen
montiert. Dazu kürzen Sie den Klettverschluss auf ca. 25 cm. Ziehen Sie den Klett-
verschluss straff an, so dass der Akku einen festen Halt auf der Akkuplatte hat und im
Betrieb nicht verrutschen kann.
Danach führen Sie das Kabel durch die Oberplatte wie in Bild 64a zu sehen. Verschrau-
ben Sie die Akkuhalteplatte mit der Unterplatte. Verwenden Sie dazu die Schrauben
M4 x 5 mm.
In Bild 64b (siehe auch Bild 7) können Sie sehen, wie der Akku am fertig aufgebauten
Robobug angesteckt wird. Der Stecker ist verpolungssicher und kann somit nicht ver-
kehrt aufgesteckt werden.
Bild 63
Bild 64a
Bild 64b
39
