g) Empfänger und Hexapod Roboter-Board montieren
Nun wird der Funkempfänger für das Gamepad am Roboter-Board angeschlossen und montiert. Der Empfänger wird mit dem mitgelieferten doppelseitigen
Klebeband an der Unterseite des Roboter-Boards fixiert.
Der Empfänger und das Anschlusskabel müssen zuvor miteinander verbunden werden. Stecken Sie den breiten Empfänger-Stecker am Empfänger
an. Beim Anschließen des Empfängers an das Roboter-Board achten Sie unbedingt auf die richtige Polung der Stecker.
Benötigtes Werkzeug:

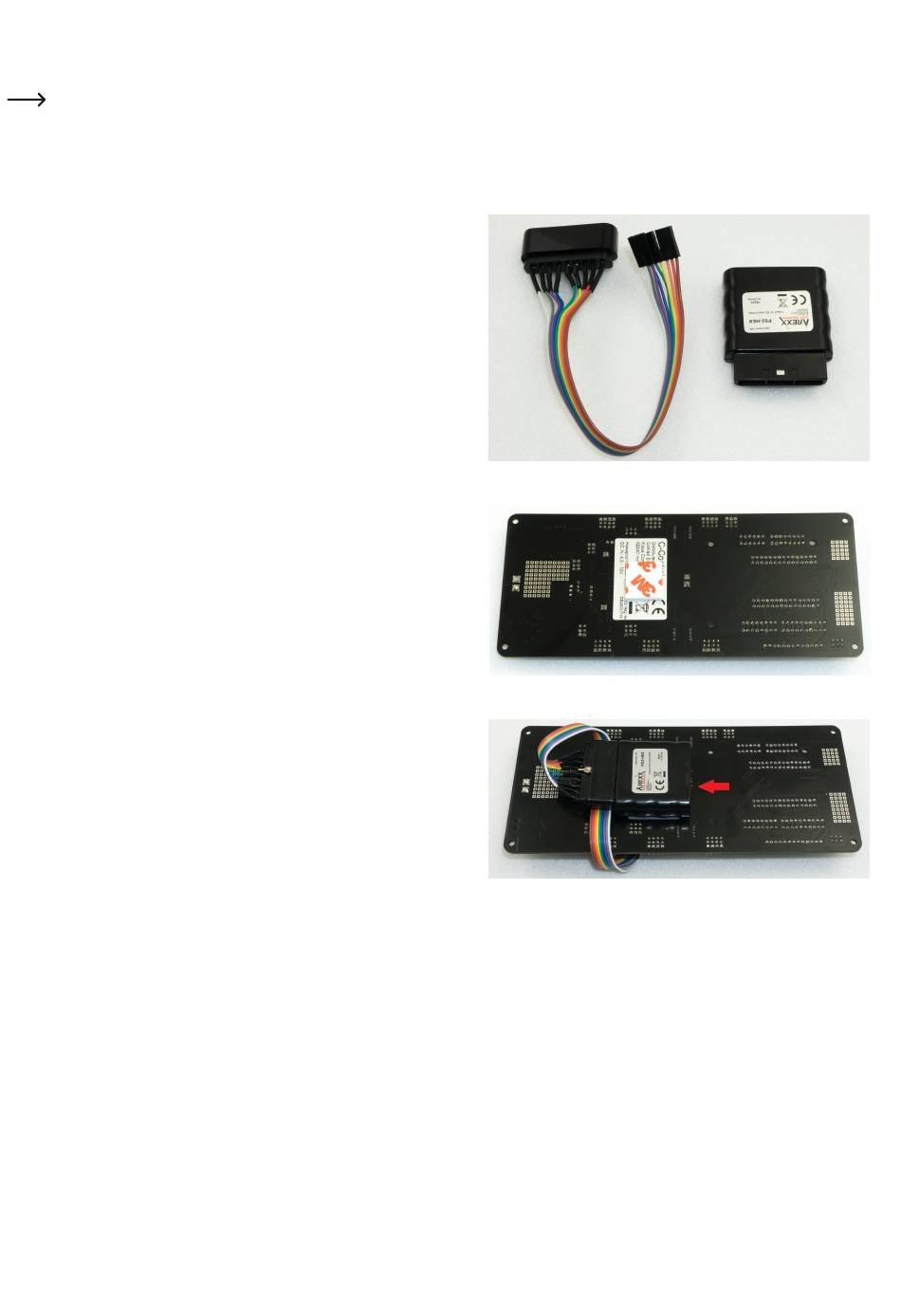

Stecken Sie wie in Bild 42 gezeigt das Kabel am Empfänger an.
Die Beschriftung „POWER" und „RX" zeigen in der Abbildung nach oben. Verwenden
Sie die gleiche Farbreihenfolge wie in der Abbildung.
Kürzen Sie das doppelseitige Klebeband auf ca. 25 mm mit Hilfe einer Schere.
Danach ziehen Sie eine Seite der Schutzfolie des Klebebandes ab und kleben diese
Seite auf das Roboter-Board.
Ziehen Sie nun die andere Seite der Schutzfolie ab und kleben Sie den Empfänger auf.
Achten Sie dabei darauf, dass die Gehäuseseite mit den beiden roten LEDs mit den
„dicken" Kontakten (siehe Pfeil in der Abbildung) des Lautsprechers abschließt.
Ragt das Gehäuse zu weit in die Kontakte des Lautsprechers, so wird das Gehäuse bei
der Montage der Platine auf die Kontakte des Lautsprechers drücken.
Schere
Kreuz-Schraubendreher PH2
Gabelschlüssel SW 5,5 mm
Bild 42
Bild 43
Bild 44
