5-68 Ausgang X30/6 Max. Frequenz
Range:
5000
*
Hz
2.8.8. 5-7* 24 V Drehgeber
Parameter zum Konfigurieren eines 24 V-HTL-Drehgebers.

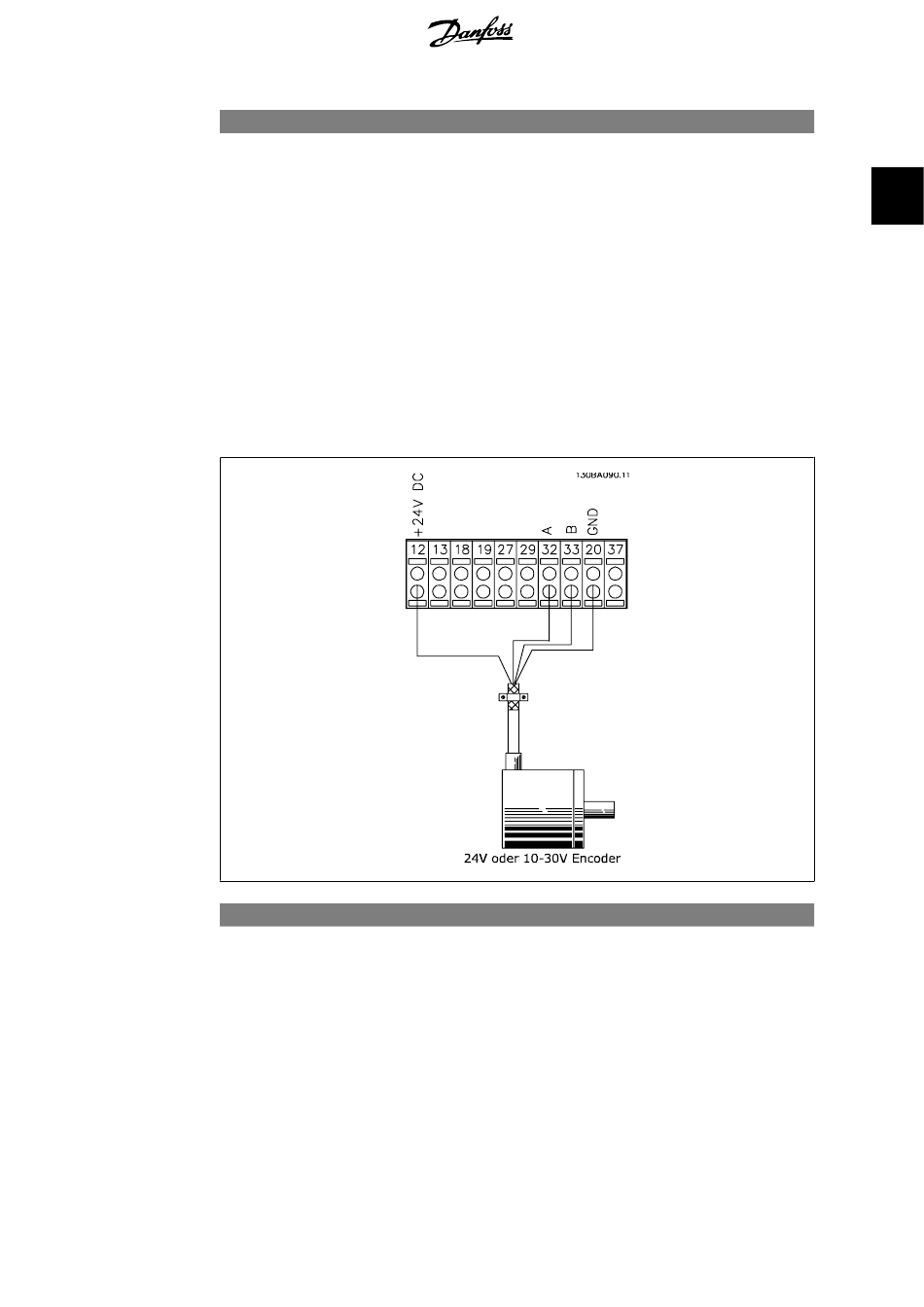

Für Regelungen mit Drehzahl-Istwertrückführung kann der HTL-Inkrementalgeber an Klemme 13
(24 V DC-Versorgung), Klemme 32 (Kanal A), Klemme 33 (Kanal B) und Klemme 20 (GND) an-
geschlossen werden. Die Digitaleingänge 32/33 sind aktiv für Drehgebereingänge, wenn
HTL-Drehgeber
(A und B) und wird mit 24 V betrieben. Max. Eingangsfrequenz der Drehgebereingänge: 110 kHz.
5-70 Kl. 32/33 Drehgeber Aufl. [Pulse/U]
Range:
1024
Pulse/
*
U
Funktion:
[0 - 32000 Hz] Parameter zum Skalieren der Max.-Frequenz des Pulsausgangs
X30/6 auf der Option MCB 101. Dieser Parameter kann nicht bei
laufendem Motor geändert werden.
Dieser Parameter ist aktiv, wenn Optionsmodul MCB 101 im
Frequenzumrichter installiert ist.
in Par. 1-02 oder Par. 7-00 gewählt ist. Der verwendete Drehgeber hat zwei Kanäle
Funktion:
[128 - 4096 Pulse/U] Geben Sie die Auflösung des verwendeten Drehgebers in Pul-
sen pro Umdrehung ein. Klemme 32 (A) und 33 (B) sind auf
„Ohne Funktion" zu stellen (siehe Par 5-14/5-15)!
Dieser Parameter kann nicht bei laufendem Motor geändert
werden.
®
