2. Programmieren
ETR Warnung 1-4
Display erscheinen soll.
ETR Alarm 1-4
erfolgen soll.
2
Ein Warnsignal kann über einen der Digitalausgänge programmiert werden. Das Signal erscheint
im Fall einer Warnung und bei Abschaltung des Frequenzumrichters (thermische Warnung).

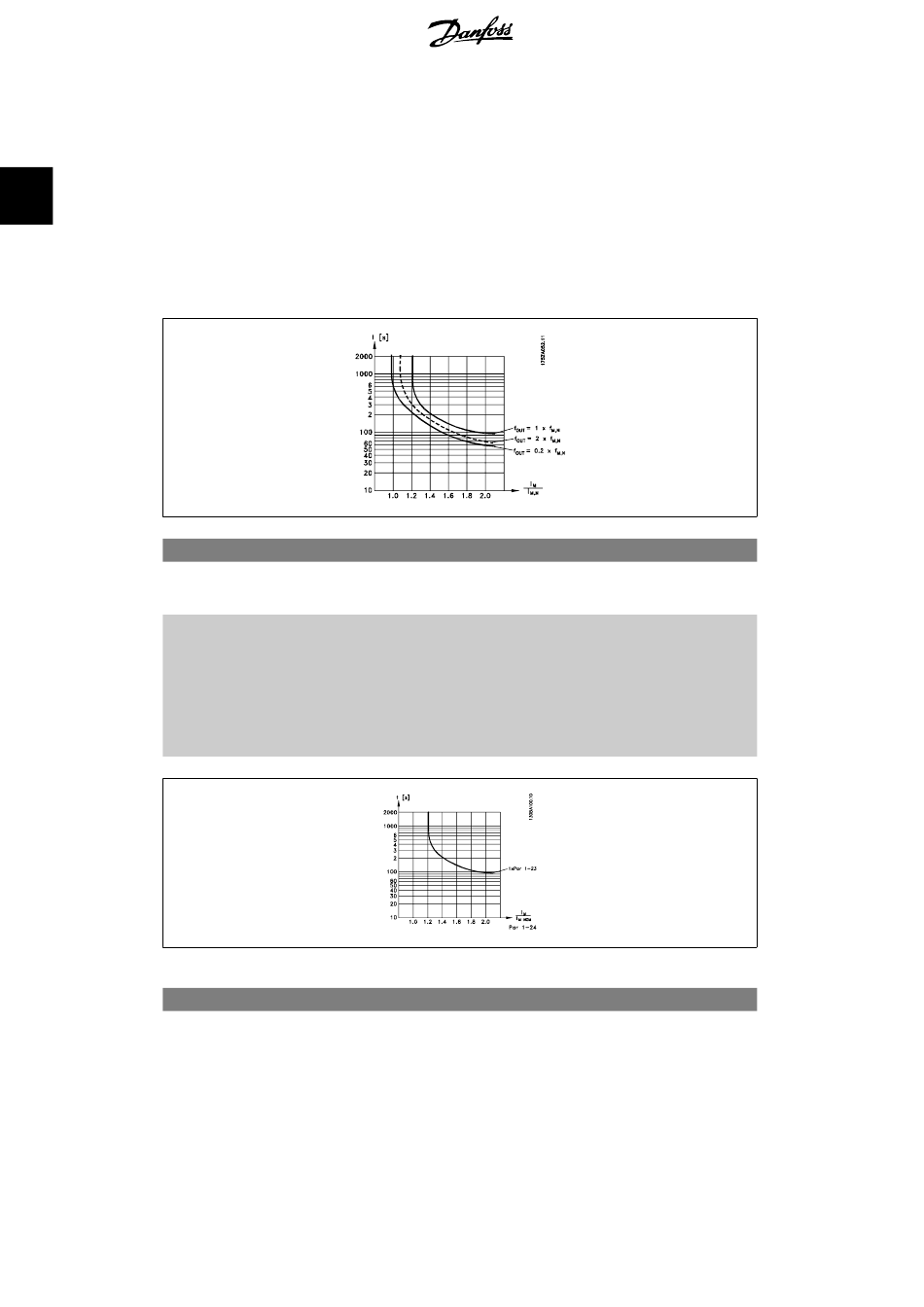

Die ETR-Funktionen (elektronisch-thermisches Relais) 1-4 berechnen die Last erst, wenn der Pa-
rametersatz aktiviert wird, in dem sie ausgewählt wurden. ETR 3 beginnt z. B. die Berechnung,
wenn Satz 3 gewählt wird. Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten
Motorüberlastungsschutz der Klasse 20 gemäß NEC.
1-91 Fremdbelüftung
Option:
[0]
[1]
1-93 Thermistoranschluss
Option:
64
ist zu wählen, wenn bei berechneter Überlastung des Motors eine Warnung im
ist zu wählen, wenn bei berechneter Überlastung des Motors eine Abschaltung
*
Nein
Ja
MG.33.M2.03 - VLT
Funktion:
Es wird keine Fremdbelüftung des Motors eingesetzt.
Durch diesen Parameter wird die rechnerische Ermittlung der
aktuellen Motortemperatur bei niedriger Drehzahl angepasst.
Bei Auswahl von Ja [1] wird bei Einsatz der ETR-Funktion (siehe
Par. 1-24) das unten angegebene thermische Verhalten ver-
wendet. Bei einem Motorstrom über dem Nennstrom vermindert
sich die Betriebszeit so, als ob keine Fremdbelüftung installiert
ist.
Funktion:
Definiert die Anschlussstelle (z. B. Eingangsklemme 54) des Mo-
torthermistors (PTC-Sensor). Damit eine Eingangsklemme
wählbar ist, darf diese nicht gleichzeitig für eine andere Funktion
wie z. B. Sollwertvorgabe (in Par. 3-15
Variabler Sollwert 2
oder 3-17
geben sein.
®
ist ein eingetragenes Warenzeichen von Danfoss.
FC300-Programmierhandbuch
Variabler Sollwert 1
, 3-16
Variabler Sollwert 3
gewählt) ver-
